2 CS
TECHNICKÝ POPIS
CS
1.0 TECHNICKÝ POPIS
1.1 POPIS
Svářecí stroje MIG můžou svářet nízkouhlíkovou ocel, korozi-
vzdornou ocel a hliník plněným drátem s anebo bez použití plynu.
Svářecí stroj MIG/MAG může svářet nízkouhlíkovou ocel, korozi-
vzdornou ocel a hliník.
1.2 ŠTÍTEK S ÚDAJI
140 A / 140 A EURO CONNECTOR
180 A
1.3 PRACOVNÍ CYKLUS A PŘEHŘÁTÍ
Pracovní cyklus je údaj v procentech z 10-minutového intervalu, v
době kterého může svářecí stroj plynule svářet bez přehřátí. Jestli
se stroj přehřeje, svářecí proud se zastaví a související kontrolka
se rozsvítí. V takovémto případu nechte stroj chladnout přibližně
15 minut a – při modelu 250 A Alu před opakovaným spuštěním –
snižte úroveň svářecího proudu a souvisejícího napětí anebo
snižte čas práce.
Příklad: 250 A – 30 % znamená práci po dobu 3 minut při 250 A s
časem přestávky 7 minut.
1.4 VOLT – AMPÉROVÉ CHARAKTERISTIKY
Volt-ampérové charakteristiky ukazují nejvyšší voltové a ampér-
ové výkonové schopnosti svářecího napájecího zdroje. Křivky
jiných nastavení patří pod zobrazené křivky. Podívejte se na stra-
ny XIII.
2.0 MONTÁŽ
DŮLEŽITÉ: PŘED PŘIPOJENÍM, PŘÍPRAVOU ANEBO POUŽITÍM
ZAŘÍZENÍ SI PŘEČTĚTE ČÁST 1.0 BEZPEČNOSTNÍ OPATŘENÍ

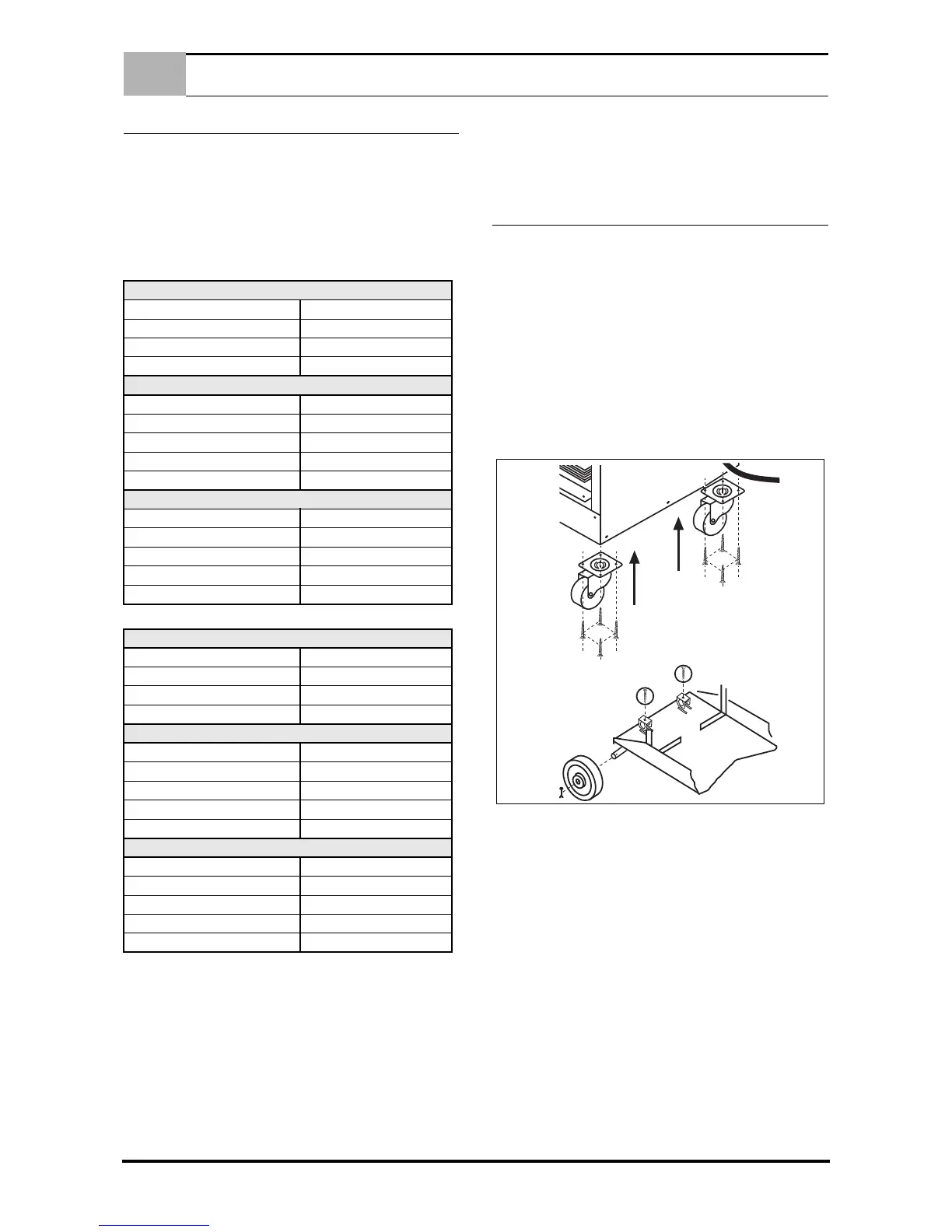

2.1 PŘÍSLUŠENSTVÍ STROJE
1. Pro dovršení montáže stroje vybalte zařízení a součástky,
2. Stroj ponechte na dřevěné paletě a na odmontování 8 šroubů
spod předního panelu (čtyři nalevo a čtyři napravo) použijte
klíč č. 13; namontujte tam dvě otočné vozíkové kolečka a
šrouby znovu namontujte.
3. Odmontujte dvě skrutky zachytávající stroj o paletu, umístn-
ěné na podpěře plynové nádoby.
4. Zlehka zvedněte zadní část stroje, abyste pootočili paletou,
a takto uvolnili zadní část.
5. Z nápravy odmontujte šrouby a pokračujte montáží koles.
6. Namontuje rukojetě.
2.2 PŘIPOJENÍ ZDROJE NAPÁJENÍ K HLAVNÍMU ELEK-
TRICKÉMU ROZVODU
JESTLI SE ZDROJ NAPÁJENÍ VYPNE V DOBĚ SVÁŘENÍ, MŮŽE
TO MÍT ZA NÁSLEDEK ZÁVAŽNÉ POŠKOZENÍ ZAŘÍZENÍ.
1. Zkontrolujte, zda je elektrická zásuvka vybavená pojistkou
uvedenou na parametrovém štítku.
2. Před připojením zásuvky zkontroluje, zda napětí hlavního
elektrického rozvodu odpovídá požadovanému napájení,
aby se předešlo poškození generátoru.
2.3 OBSLUHA A PŘEPRAVA NAPÁJECÍHO ZDROJE
BEZPEČNOST PRACOVNÍKA: SVÁŘEČSKÁ KUKLA / PŘILBA –
RUKAVICE – BOTY S VYSOKOU KLENBOU / VYSOKÉ BOTY
Stroj se dá jednoduše zvednout, přenášet a obsluhovat, je potřeb-
a však vždy dodržet následující opatření:
1. Nezvedejte za rukojetě.
2. Napájecí zdroj a jeho doplňky před zvedáním anebo obslu-
hou vždy odpojte z elektrického rozvodu.
3. Zařízení nevlečte, netáhejte anebo nezvedejte za kabely.
4. Pro manipulaci se strojem ho zvedejte zespodu vhodnými
nylonovými pásy.
PRIMÁRNÍ
Třífázové napájení 230 V
Frekvence 50 - 60 Hz
Účinná spotřeba 7,5 A
Nejvyšší spotřeba 24 A
SEKUNDÁRNÍ
Svorkové napětí 18 ÷ 32V
Svářecí proud 30 A ÷ 170 A
Pracovní cyklus 18% 140 A - 21 V
Pracovní cyklus 60% 75 A - 18 V
Pracovní cyklus 100% 60 A - 17 V
Třída ochrany IP 21
Třída izolace H
Hmotnost Kg. 38,5
Rozměry mm 440 x 670 x 750
Evropské normy EN 60974.1 / EN 60974.10
PRIMÁRNÍ
Třífázové napájení 230 V
Frekvence 50 - 60 Hz
Účinná spotřeba 12,4 A
Nejvyšší spotřeba 32 A
SEKUNDÁRNÍ
Svorkové napětí 17,5 ÷ 33V
Svářecí proud 35 A ÷ 180 A
Pracovní cyklus 15% 180 A - 23 V
Pracovní cyklus 60% 100 A - 19 V
Pracovní cyklus 100% 75 A - 18 V
Třída ochrany IP 21
Třída izolace H
Hmotnost Kg. 43
Rozměry mm 440 x 670 x 750
Evropské normy EN 60974.1 / EN 60974.10
