2 RO
DESCRIERE TEHNICĂ
RO
1.0 DESCRIERE TEHNICĂ
1.1 DESCRIERE
Aparate de sudat cu sârmă continuă cu posibilitatea de a suda
sârmă tubulară fără gaz sau cu gaz (dual) pentru sudarea oţelului,
a inoxului şi a aluminiului. Aparate de sudat cu sârmă continuă
mig/mag. Pot suda oţel, inox şi aluminiu.
1.2 PLĂCUŢĂ CU DATELE TEHNICE PRINCIPALE
140 A / 140 A EURO CONNECTOR
180 A
1.3 CICLU DE FUNCŢIONARE ŞI SUPRAÎNCĂLZIRE
Ciclul de funcţionare este procentajul unei perioade 10 minute în
care sudorul poate continua sudura fără supraîncălzire. Dacă
aparatul se supraîncălzeşte, curentul de sudură este întrerupt şi
lampa indicatoare respectivă se aprinde. În acest caz, permiteţi
răcire aparatului timp de aproximativ 15 minute şi 250 A Alu înai-
nte de repornire, diminuaţi valoarea curentul de sudură şi tensiu-
nea respectivă sau reduceţi timpul de lucru.
De exemplu: 250 A - 30% reprezintă lucrul timp de 3 minute la 250
A cu timp de repaus de 7 minute.
1.4 CURBE VOLT-AMPER
Curbele Volt-Ampere indică curentul maxim şi tensiunea de ieşire
pe care le poate furniza aparatul de sudură. Vezi pag. XIII.
2.0 INSTALARE
IMPORTANT: ÎNAINTE DE CONECTARE, DE PREGĂTIRE SAU
DE UTILIZARE A ECHIPAMENTULUI, CITIŢI SECŢIUNEA 1.0
MĂSURI DE SIGURANŢĂ.

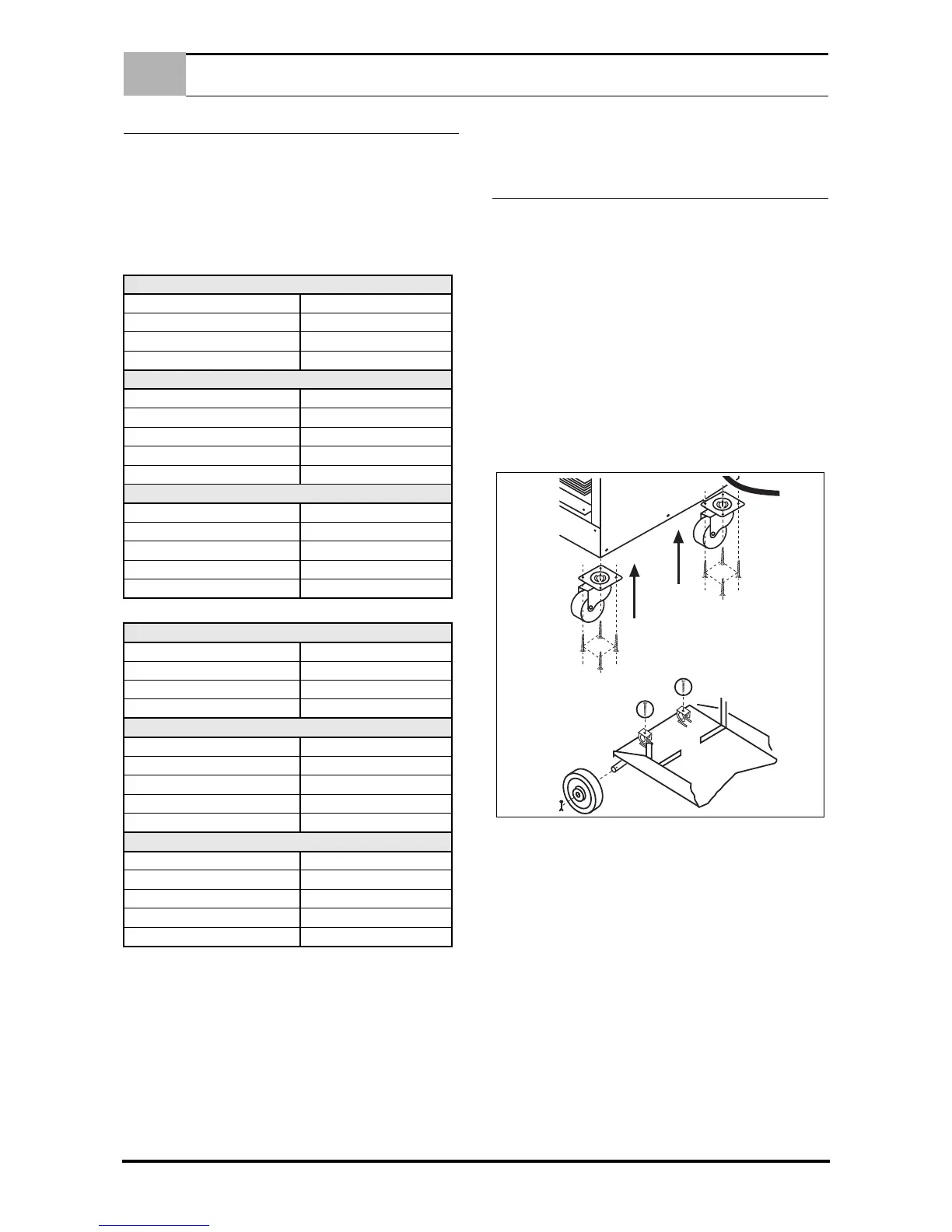

2.1 ACCESORII ALE APARATULUI
1. Despachetaţi echipamentul şi componentele pentru a finaliza
asamblarea aparatului.
2. Lăsaţi aparatul pe platforma de lemn şi utilizaţi o cheie hexa-
gonală pentru a îndepărta cele opt şuruburi (patru pe partea
stângă şi patru pe partea dreaptă) de poziţionate sub panoul
frontal; montaţi cele roţi şi remontaţi şuruburile.
3. Demontaţi cele două şuruburi care fixează aparatul de plat-
formă, şuruburi amplasate pe suportul cilindrului.
4. Ridicaţi uşor partea din spate a aparatului pentru a roti plat-
forma şi, deci, pentru a elibera secţiunea din spate.
5. Demontaţi şuruburile de pe axă şi continuaţi asamblarea ro-
ţilor fixe.
6. Montaţi mânerele.
2.2 CONECTAREA SURSEI DE ENERGIE LA ALIMENTA-
REA DE LA REŢEA.
DACĂ SURSA DE ALIMENTARE ESTE ÎNTRERUPTĂ ÎN TIM-
PUL OPERAŢIILOR DE SUDURĂ, ACEST LUCRU POATE PRO-
VOCA DETERIORĂRI GRAVE.
1. Asiguraţi-vă de faptul că priza de alimentare de la reţea este
echipată cu siguranţa specificată în tabel.
2. Înainte de a introduce ştecherul de reţea, pentru a evita de-
teriorarea generatorului, verificaţi dacă tensiunea reţelei co-
respunde cu sursa de alimentare necesară.
2.3 MANEVRAREA ŞI TRANSPORTAREA SURSEI DE
ALIMENTARE
ELEMENTE DE SIGURANŢĂ ALE OPERATORULUI: MASCA
SUDORULUI - MĂNUŞI – ÎNCĂLŢĂMINTE CĂPUTE RIDICATE
Aparatul este foarte simplu de ridicat, transportat şi manevrat,
deşi trebuie să fie respectate întotdeauna următoarele proceduri:
1. Nu ridicaţi cu ajutorul mânerului
PRIMAR
Alimentare trifazică 230 V
Frecvenţă 50 - 60 Hz
Consum efectiv 7,5 A
Consum maxim 24 A
SECUNDAR
Tensiune de mers în gol 18 ÷ 32V
Curent de sudură 30 A ÷ 170 A
Ciclu de funcţionare 18% 140 A - 21 V
Ciclu de funcţionare 60% 75 A - 18 V
Ciclu de funcţionare100% 60 A - 17 V
Clasă de protecţie IP 21
Clasă de izolaţie H
Greutate Kg. 38,5
Dimensiuni mm 440 x 670 x 750
Standarde Europene EN 60974.1 / EN 60974.10
PRIMAR
Alimentare trifazică 230 V
Frecvenţă 50 - 60 Hz
Consum efectiv 12,4 A
Consum maxim 32 A
SECUNDAR
Tensiune de mers în gol 17,5 ÷ 33V
Curent de sudură 35 A ÷ 180 A
Ciclu de funcţionare 15% 180 A - 23 V
Ciclu de funcţionare 60% 100 A - 19 V
Ciclu de funcţionare100% 75 A - 18 V
Clasă de protecţie IP 21
Clasă de izolaţie H
Greutate Kg. 43
Dimensiuni mm 440 x 670 x 750
Standarde Europene EN 60974.1 / EN 60974.10
