2 EL
ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
EL
1.0 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
1.1 ΠΕΡΙΓΡΑΦΗ
Μηχανήματα συνεχούς σύρματος με δυνατότητα συγκόλλησης
σύρματος με πυρήνα χωρίς αέριο ή με αέριο (dual) για συγκ-
όλληση χάλυβα, inox και αλουμινίου. Μηχανήματα συνεχούς
ρεύματος mig/mag. Επιτρέπουν συγκόλληση χάλυβα, inox και
αλουμινίου.
1.2 ΠΙΝΑΚΙΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ
140 A / 140 A EURO CONNECTOR
180 A
1.3 ΚΥΚΛΟΣ ΕΡΓΑΣΙΑΣ ΚΑΙ ΥΠΕΡΘΕΡΜΑΝΣΗ
Ο κύκλος εργασίας είναι το εκατοστιαίο ποσοστό μιας περιόδου
10 λεπτών κατά την οποία η συσκευή συγκόλλησης μπορεί να
λειτουργεί διαρκώς χωρίς να υπερθερμανθεί. Αν το μηχάνημα
υπερθερμανθεί, διακόπτεται το ρεύμα συγκόλλησης και ανάβει
η σχετική ενδεικτική λυχνία. Σ’ αυτή την περίπτωση, αφήστε το
μηχάνημα να κρυώσει για 15 περίπου λεπτά και, πριν ξανα-
ρχίσετε, μειώστε την τιμή του ρεύματος συγκόλλησης και τη σχε-
τική τάση ή μειώστε το χρόνο λειτουργίας.
Παράδειγμα: 250 Α - 30% σημαίνει λειτουργία για 3 λεπτά στα
250 Α και 7 λεπτά διάλειμμα.
1.4 ΚΑΜΠΥΛΕΣ VOLT - AMPERE
Οι καμπύλες Volt-Ampere εμφανίζουν το μέγιστο ρεύμα και την
τάση εξόδου που είναι σε θέση να παράσχει το μηχάνημα. Βλ.
σελ. XIII.
2.0 ΕΓΚΑΤΑΣΤΑΣΗ
ΣΗΜΑΝΤΙΚΟ: ΠΡΙΝ ΣΥΝΔΈΣΕΤΕ, ΕΤΟΙΜΆΣΕΤΕ Ή
ΧΡΗΣ ΙΜΟΠΟΙΉΣΕΤΕ ΤΟ ΜΗΧΆΝΗΜΑ, ΔΙΑΒΆΣΤΕ ΤΗΝ ΕΝΌΤΗΤΑ 1.0
ΠΡΟΛΗΠΤΙΚΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ

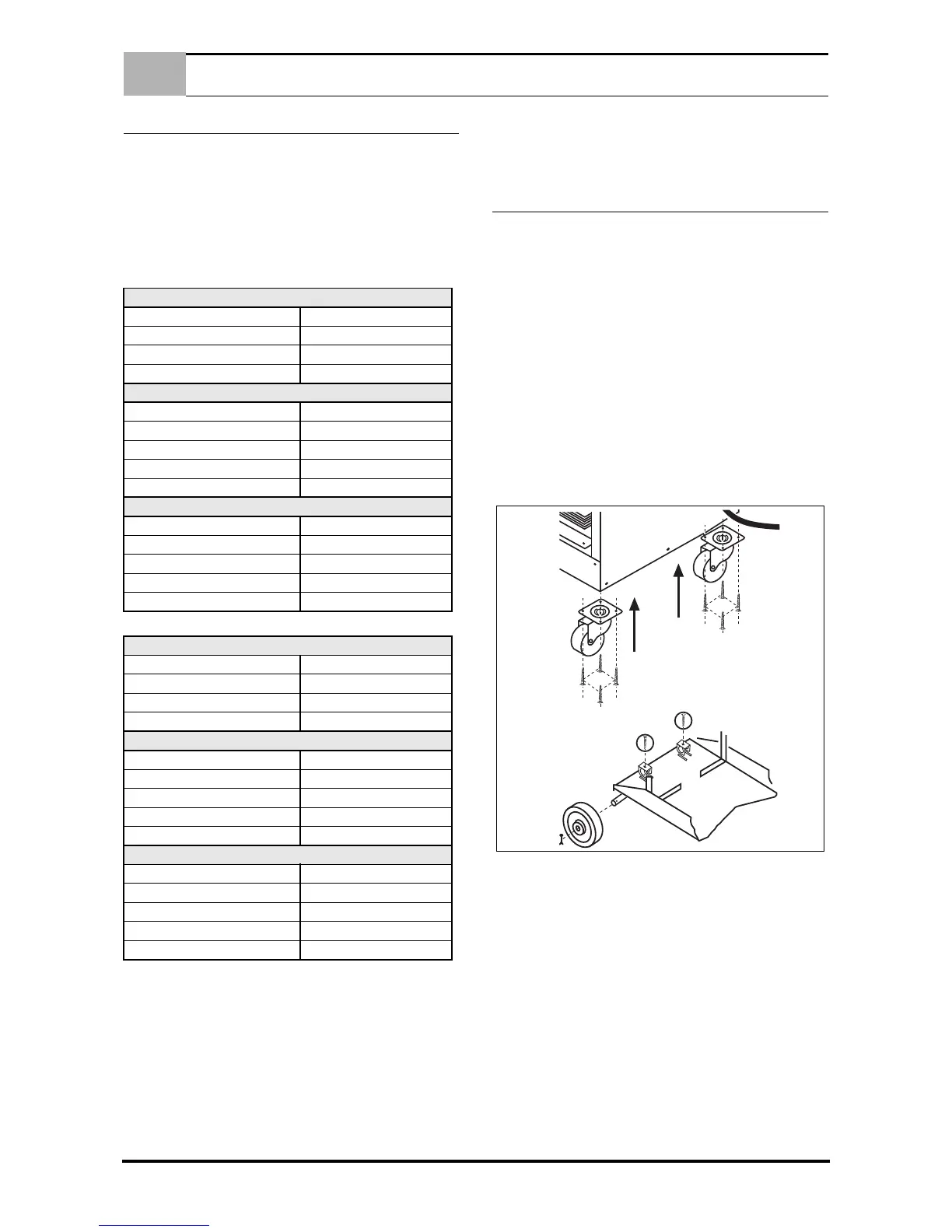

2.1 ΕΞΑΡΤΗΜΑΤΑ ΜΗΧΑΝΗΜΑΤΟΣ
1. Βγάλτε τον εξοπλισμό και τα εξαρτήματα από τη συσκ-
ευασία για να ολοκληρώσετε τη συναρμολόγηση του μηχα-
νήματος.
2. Αφήστε το μηχάνημα στην ξύλινη παλέτα και με ένα
εξαγωνικό κλειδί 13 mm αφαιρέστε τις οκτώ βίδες (τέσσερις
στα αριστερά και τέσσερις στα δεξιά) κάτω από τον
μπροστινό πίνακα? τοποθετήστε τα δυο ροδάκια και βιδώ-
στε ξανά τις βίδες.
3. Αφαιρέστε τις δυο βίδες στο στήριγμα της φιάλης που
σταθεροποιούν το μηχάνημα πάνω στην παλέτα.
4. Ανασηκώστε ελαφρά το πίσω μέρος του μηχανήματος για να
στρίψετε την παλέτα και να μείνει έτσι ελεύθερο το πίσω μέρος.
5. Αφαιρέστε τις βίδες από τον άξονα και συναρμολογήστε
τους σταθερούς τροχούς.
6. Τοποθετήστε τις χειρολαβές.
2.2 ΣΥΝΔΕΣΗ ΤΗΣ ΓΕΝΝΗΤΡΙΑΣ ΜΕ ΤΟ ΔΙΚΤΥΟ
ΤΡΟΦΟΔΟΣΙΑΣ.
ΑΝ Η ΓΕΝΝΉΤΡΙΑ ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΊ ΚΑΤΆ ΤΗ ΔΙΆΡΚΕΙΑ ΤΗΣ
ΔΙ ΑΔΙ ΚΑ Σ ΊΑΣ Σ ΥΓΚΌΛΛΗΣ ΗΣ, ΜΠΟΡΕΊ ΝΑ ΠΡΟΚΛΗΘΕΊ Σ ΟΒΑΡΉ
ΒΛΆ ΒΗ Σ ΤΟ ΜΗΧΆ ΝΗΜΑ.
1. Βεβαιωθείτε ότι η πρίζα τροφοδοσίας διαθέτει την
ασφάλεια που αναγράφεται στον πίνακα.
2. Για να αποφύγετε βλάβες στη γεννήτρια, πριν συνδέσετε το
φις τροφοδοσίας, ελέγξτε αν η τάση του δικτύου αντιστοιχεί
στην απαιτούμενη παροχή ισχύος.
2.3 ΧΕΙΡΙΣΜΟΣ ΚΑΙ ΜΕΤΑΦΟΡΑ ΤΗΣ ΓΕΝΝΗΤΡΙΑΣ
ΠΡΟΣΤΑΣΙΑ ΧΕΙΡΙΣΤΗ: ΚΡΆΝΟΣ ΣΥΓΚΟΛΛΗΤΉ – ΓΆΝΤΙΑ –
ΥΠΟΔΉΜΑΤΑ ΜΕ ΨΗΛΌ ΚΟΥΝΤΕΠΙΈ.
Είναι μια μηχανή που τη σηκώνει, τη μεταφέρει και τη χειρίζεται
κανείς εύκολα, όμως πρέπει πάντα να τηρούνται τα ακόλουθα:
1. Μην τη σηκώνετε από τη χειρολαβή.
PRΠΡΩΤΕΥΟΝIMARY
Τριφασική τάση 230 V
Συχνότητα 50 - 60 Hz
Πραγματική κατανάλωση 7,5 A
Μέγιστη κατανάλωση 24 A
ΔΕΥΤΕΡΕΥΟΝ
Τάση ανοιχτού κυκλώματος 18 ÷ 32V
Ρεύμα συγκόλλησης 30 A ÷ 170 A
Κύκλος εργασίας 18% 140 A - 21 V
Κύκλος εργασίας 60% 75 A - 18 V
Κύκλος εργασίας 100% 60 A - 17 V
Δείκτης προστασίας IP 21
Κλάση μόνωσης H
Βάρος Kg. 38,5
Διαστάσεις mm 440 x 670 x 750
Ευρωπαϊκά πρότυπα EN 60974.1 / EN 60974.10
PRΠΡΩΤΕΥΟΝIMARY
Τριφασική τάση 230 V
Συχνότητα 50 - 60 Hz
Πραγματική κατανάλωση 12,4 A
Μέγιστη κατανάλωση 32 A
ΔΕΥΤΕΡΕΥΟΝ
Τάση ανοιχτού κυκλώματος 17,5 ÷ 33V
Ρεύμα συγκόλλησης 35 A ÷ 180 A
Κύκλος εργασίας 15% 180 A - 23 V
Κύκλος εργασίας 60% 100 A - 19 V
Κύκλος εργασίας 100% 75 A - 18 V
Δείκτης προστασίας IP 21
Κλάση μόνωσης H
Βάρος Kg. 43
Διαστάσεις mm 440 x 670 x 750
Ευρωπαϊκά πρότυπα EN 60974.1 / EN 60974.10
