10
INSTALACIÓN
11 cm
3 cm
VISTA SUPERIOR DEL PORTÓN
La distancia entre el
bastidor y el portón
debe ser de 2.4 cm.
Portón
Bastidor
Placa de montaje
Placa de montaje
Bastidor
Figura 5
Cables
Figura 6

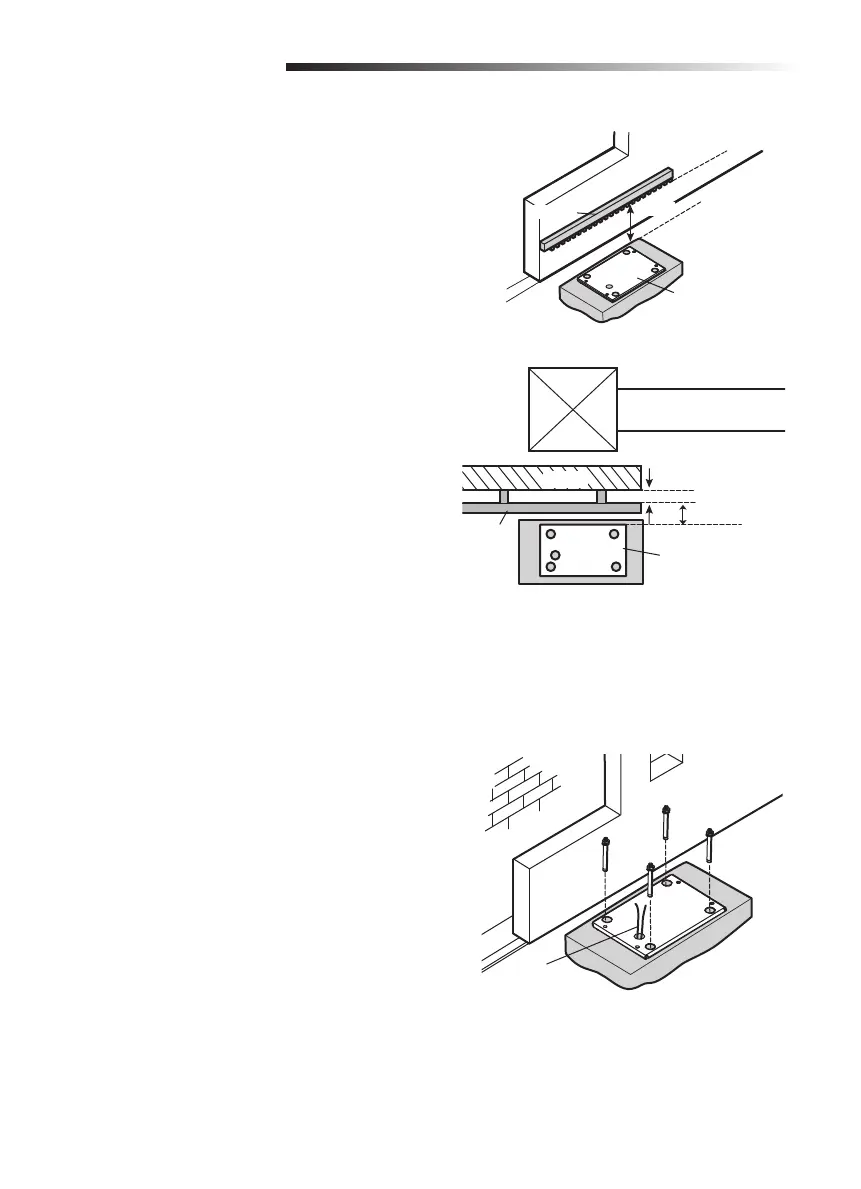

8. Colocar la placa de montaje en la posición
correspondiente (Figura 5).
9. Pasar los cables por el orifi cio de salida
(Figura 6).
10. Marcar el lugar de los agujeros de montaje
y hacer los agujeros con una broca para
mampostería. Fijar la placa de montaje con los
accesorios suministrados (Figura 6).
