17
CONEXIONES
Batería de reserva (opcional)
Las baterías se cargan a través del circuito con el transformador. Elementos recomendados para uso
con una batería de reserva (no suministrados):
• Dos baterías de 12 V, 4 A-H (McNair Modelo RB-FM-12V-4AH)
• Caja de batería (Attwood Modelo 9069-1)
• 3 x 18 AWG (1.00 mm) VM-1 105˚C 600 V, 1 cable debe tener fusible de 10 A/250 V
1. Desconectar la alimentación eléctrica al operador.
2. Pasar los cables de alimentación desde la batería por la misma entrada que los cables de
alimentación de CA.
3. Conectar el cable de la batería a los terminales marcados como BATTERY en la tarjeta de
alimentación.
4. Instalar la caja de la batería (a no más de 10 pies de distancia del operador).
5. Colocar las baterías en la caja.

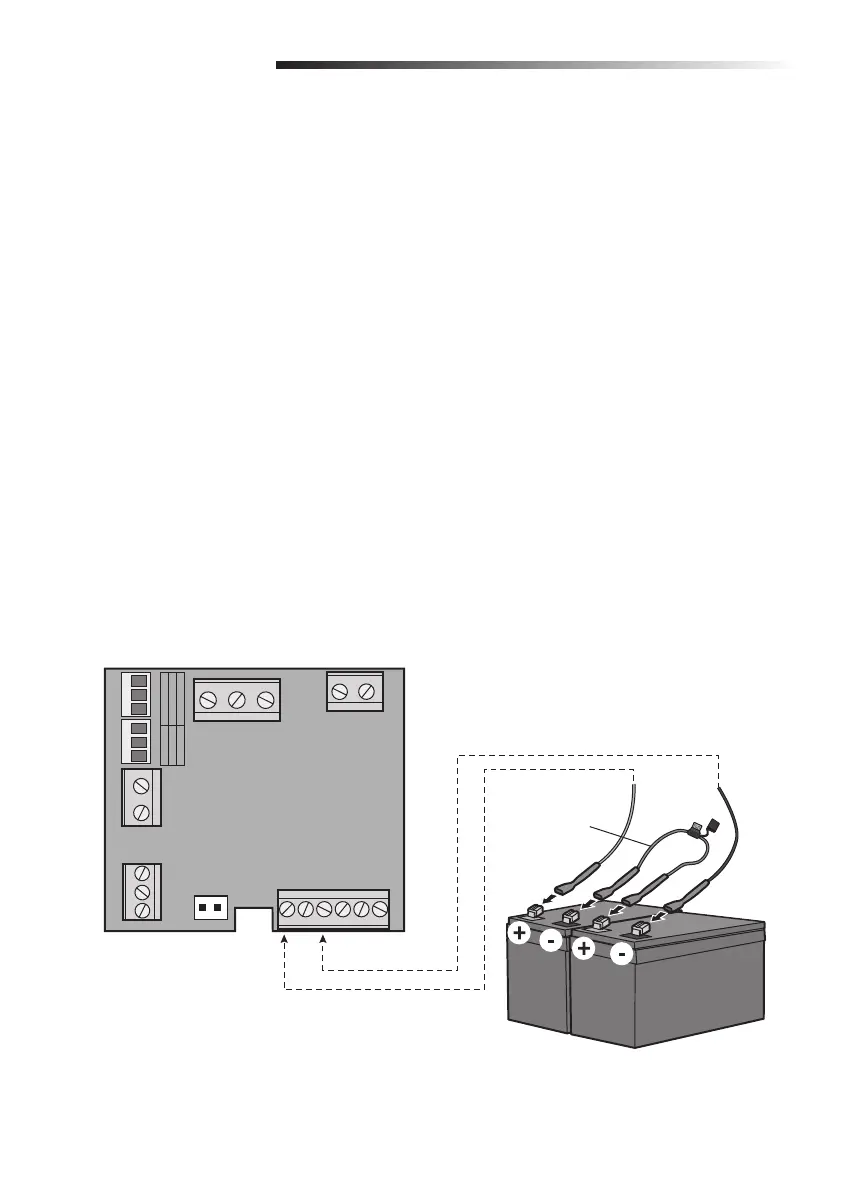

6. Conectar un puente con fusible entre el positivo (+) de una batería y el negativo (-) de la otra.
7. Conectar el cable del positivo de batería al terminal positivo (+) de la batería.
8. Conectar el cable del negativo de batería al terminal negativo (-) de la otra batería.
9. Conectar la alimentación eléctrica al operador.
10. Colocar la tapa del operador.
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3
OFF
ON
ON
OFF
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V
230V
Puente con
fusible de
10 A/250 V
(no incluido)
TARJETA DE ALIMENTACIÓN
+-
