INSTALACIÓN
Instalación del operador

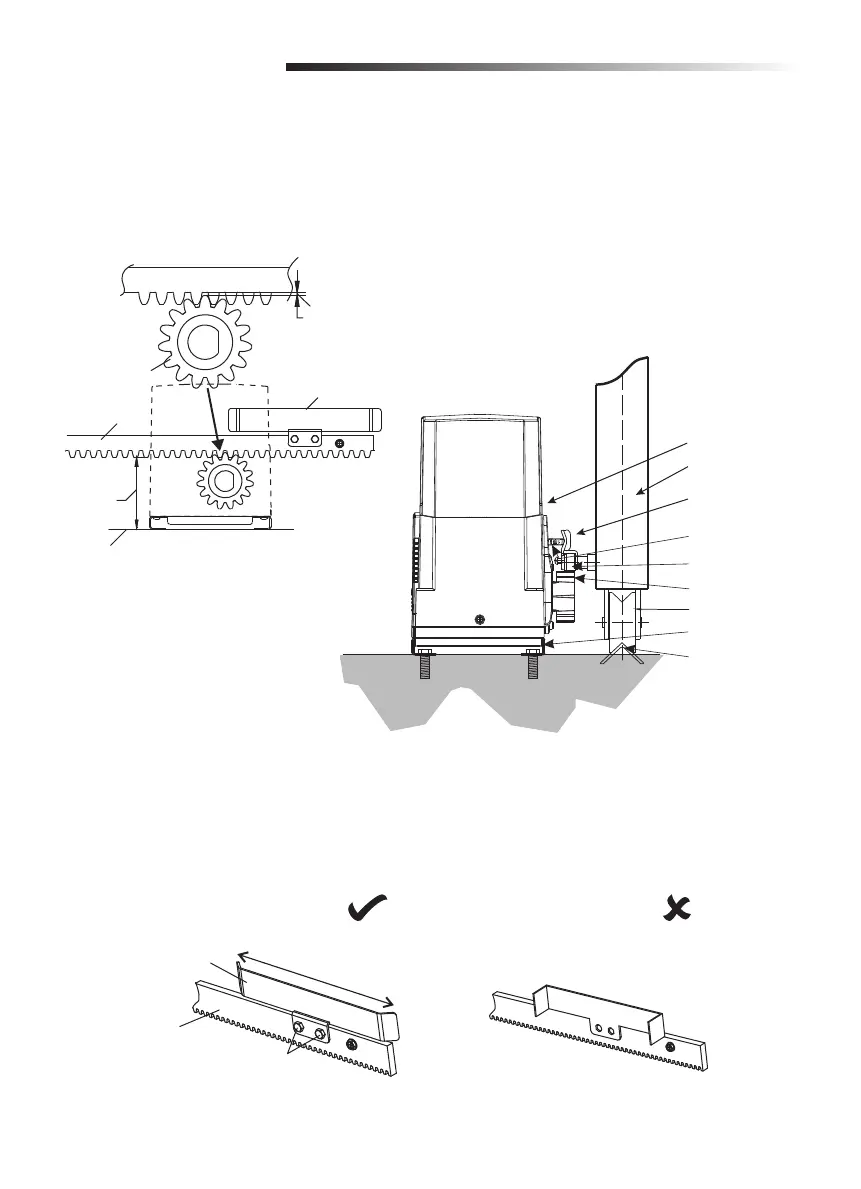

Antes de instalar el operador verifi car que el portón se mueva libremente. Tal como se muestra, debe
quedar una separación entre el bastidor y el engranaje para que el movimiento del portón no se vea
afectado.
Instalación del soporte del límite de carrera
Fijar con los tornillos el soporte del límite de carrera al bastidor. Si el soporte se instala
incorrectamente, el portón no responderá al límite de carrera.
110 mm
2-3 mm
Operador
Portón
Soporte del límite
de carrera
Resorte del límite
de carrera
Bastidor
Engranaje
Rueda
Placa de montaje
Carril
Bastidor
Engranaje
Nivel de suelo
Soporte del límite
de carrera
Soporte del límite
de carrera
Ajustar el soporte del
límite de carrera
Tornillo de fijación
INSTALACIÓN CORRECTA
Bastidor
INSTALACIÓN INCORRECTA
