4.2.1.3 Indicateurs

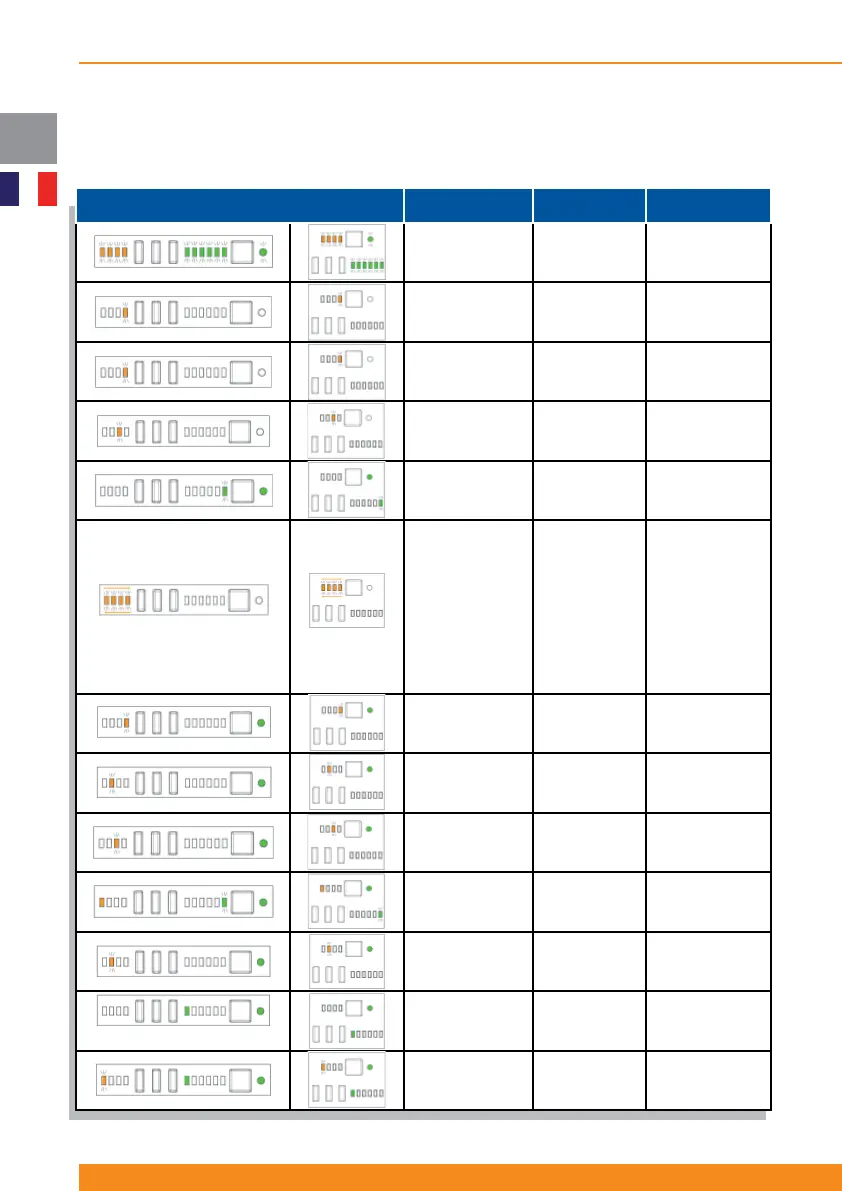

Le tableau suivant montre les indications visuelles et acoustiques dans certaines conditions. Les
indications visuelles, montrent uniquement l’état des DEL représentatifs dans chaque cas (les autres
peuvent être allumées ou éteintes, en fonction des autres conditions de fonctionnement).
Etat des DEL Indicateurs
Alarme
acoustique
Etat de l’ASI
Toutes les DEL
clignotent trois fois
Trois bips
Séquence d’
l’allumage de
l’ASI
DEL 4 clignote
. DEL 1, 2 & 3
éteintes
Bip continu
Défaillance pour
surcharge
DEL 4 clignote
DEL 1, 2 & 3
éteintes
Bip continu
Défaillance de
court circuit
onduleur
DEL 3 clignote
DEL 1, 2 & 4
éteintes
En fonction
du type de
défaillance
Autre type de
défaillance de
l’ASI
DEL 13 clignote
trois
Fois
Trois bips
Passage d’un
mode normal
à un mode
batteries
DEL 4 ON
DEL 3 ON
DEL 2 ON
DEL 1 ON
DEL 1 OFF
DEL 2 OFF
DEL 3 OFF
DEL 4 OFF
DEL 4 ON
Bip continu
Avertissement
d’arrêt de RPO
DEL 4 clignote.
DEL 1, 2 & 3
éteintes
Un bip par
seconde
Avertissement de
surcharge
DEL 2 clignote.
DEL 1, 3 & 4
éteintes
Un bip par
seconde
Batteries
déconnectées ou
défaillance des tests
de batteries
DEL 3 clignote
DEL 1, 2 & 4
éteintes
Un bip par
seconde
Défaillance du
chargeur
DEL 1 allumée,
DEL 13 clignote
Un bip toutes
les trois
secondes
Batterie faible
DEL 2 clignote.
DEL 1, 3 & 4
éteintes
Un bip toutes
les heures
Alarme LCM (fi n
de vie estimée de
batteries)
DEL 8 allumée -
Détection de
défaut du câblage
externe activée
DEL 1 clignote,
DEL 2, 3 & 4
éteintes.
DEL 8 allumée
Bip continu
Défaut du
câblage externe
détecté
