3.12 Montaje en torre del SAI o packs de baterías (sólo modelos RT)

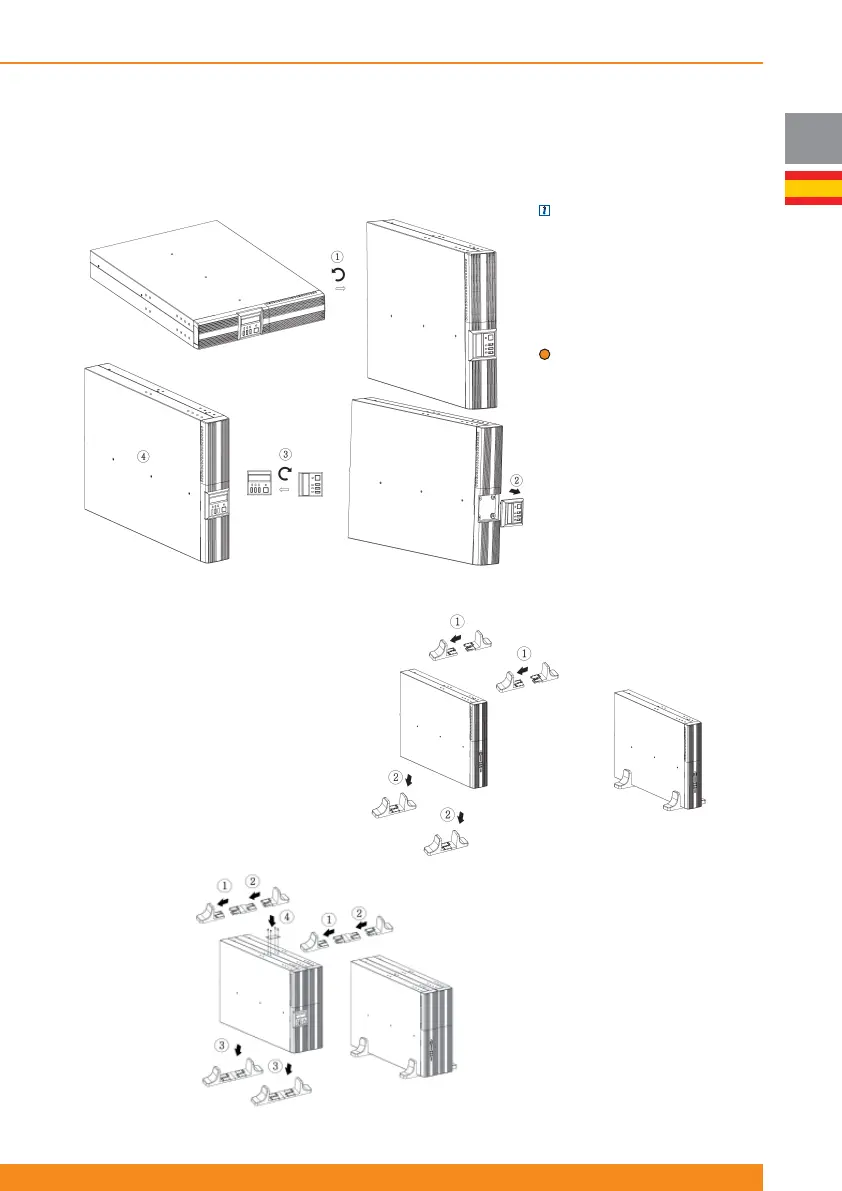

Los SAIs y packs de baterías RT están diseñados para ser montados en torre como alternativa al montaje
en rack.
NOTA: (sólo para unidades con
panel frontal con Display LCD).
El Display LCD se puede rotar
hasta la posición apropiada
cuando está montado en torre,
como se ilustra en la siguiente
fi gura.
ATENCIÓN: Use todos
los elementos de montaje
suministrados con el SAI y packs
de baterías
Una vez que la instalación
mecánica se ha completado, por
favor lea el capítulo 4 para una
adecuada puesta en marcha y
operación del sistema.
3.12.1 Montaje del SAI
Ensamble los dos juegos de
piezas (pies) para montaje en
torre suministrados con el equipo
y sitúe el SAI entre ellos como
muestran las siguientes fi guras
3.12.2 Montaje del SAI
con un pack de baterías
externo
Ensamble los dos juegos de
piezas (pies) suministrados
con el SAI con las piezas
espaciadoras suministradas
con el pack de baterías como
muestran las siguientes fi guras.
Luego fi je el SAI y el pack de
baterías con la chapa y los
tornillos suministrados.
