56
DE
Chloride Active
945044.066

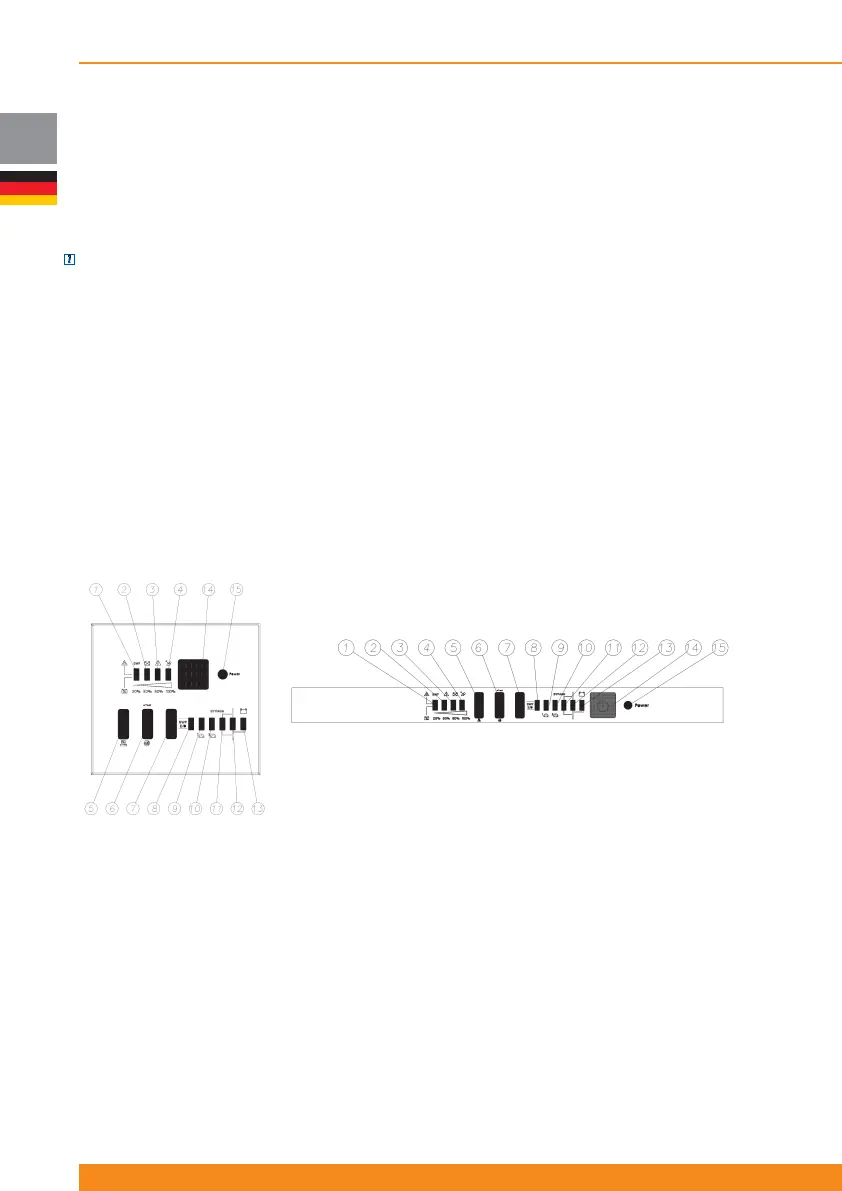

4.2 Display-Anzeigen und Beschreibung der Gerätelemente
4.2.1 Geräte mit LED-Anzeige
Tower und Rack/Tower Modelle können lokal verschieden mit LED-Anzeigen oder mit einem kombinierten
LCD-/LED-Display ausgestattet sein.
ANMERKUNG: Frontblenden nur mit LED Anzeige lassen sich durch ein als Zubehör bestellbares LCD-
Display umrüsten.. Für weitere Informationen dazu, sehen Sie bitte Abschnitt 4.2.2.
4.2.1.1 Beschreibung der Bedienelemente bei der LED-Anzeige
- Hauptschalter USV EIN / AUS und zugehörige LED
- Ein vereinfachtes Blockdiagramm der USV zeigt den augenblicklichen Betriebsmodus der USV an (wie
etwa Netzbetrieb, Batteriebetrieb, Bypassbetrieb)
- Zwei LEDs zeigen den augenblicklichen Status (AN oder AUS) der steuerbaren Ausgangsbuchsen 1 und
2 an.
- Vier zusätzliche LEDs geben den Fehlerstatus, die Last in Prozent oder den Batterie Ladezustand in
Prozent an, abhängig vom entsprechenden Schalterstatus an der Frontblende.
- Schalter und LED zur Erkennung von Anschlussfehlern
9. Ausgangsbuchse 1 EIN / AUS LED
10. Ausgangsbuchse 2 EIN / AUS LED
11. LED Bypass Modus
12. LED Netzmodus
13. LED Batterie-Betrieb
14. EIN/AUS Schalter
15. AN LED
1. LED Erkennung von Anschlussfehlern
2. LED Batteriefehler
3. LED USV Fehler
4. LED USV Überlast
5. Taste Anzeigeauswahl
6. LED Test/Alarm Rückstelltaste
7. Anschlussfehler A/D Taste
8. LED Anschlussfehler A/D
