Chloride Active
FR
5 Interfaces de communication
L’ASI est équipée d’une interface de série (ports RS232 et USB) et une interface de communications. Ces
éléments peuvent être utilisés pour :
- Communication directe entre l’ASI et un ordinateur ou un serveur.
- Raccorder l’ASI en tant que client à un réseau équipé d’un dispositif de surveillance centralisé (SNMP)
- Transmettre des états de fonctionnement à des dispositifs de signalisation externes (en ajoutant une carte
de contacts secs, disponible comme en option, dans l’interface de communications).
Les câbles, les cartes d’interface et les logiciels de communications nécessaires sont inclus avec le
matériel ou disponibles en option.
5.1 Interface Série
Il existe deux interfaces série disponibles: un port DB9 (RS232) et un port USB.
NOTE: ces deux ports ne peuvent pas être utilisés simultanément.
5.1.1 Port DB9

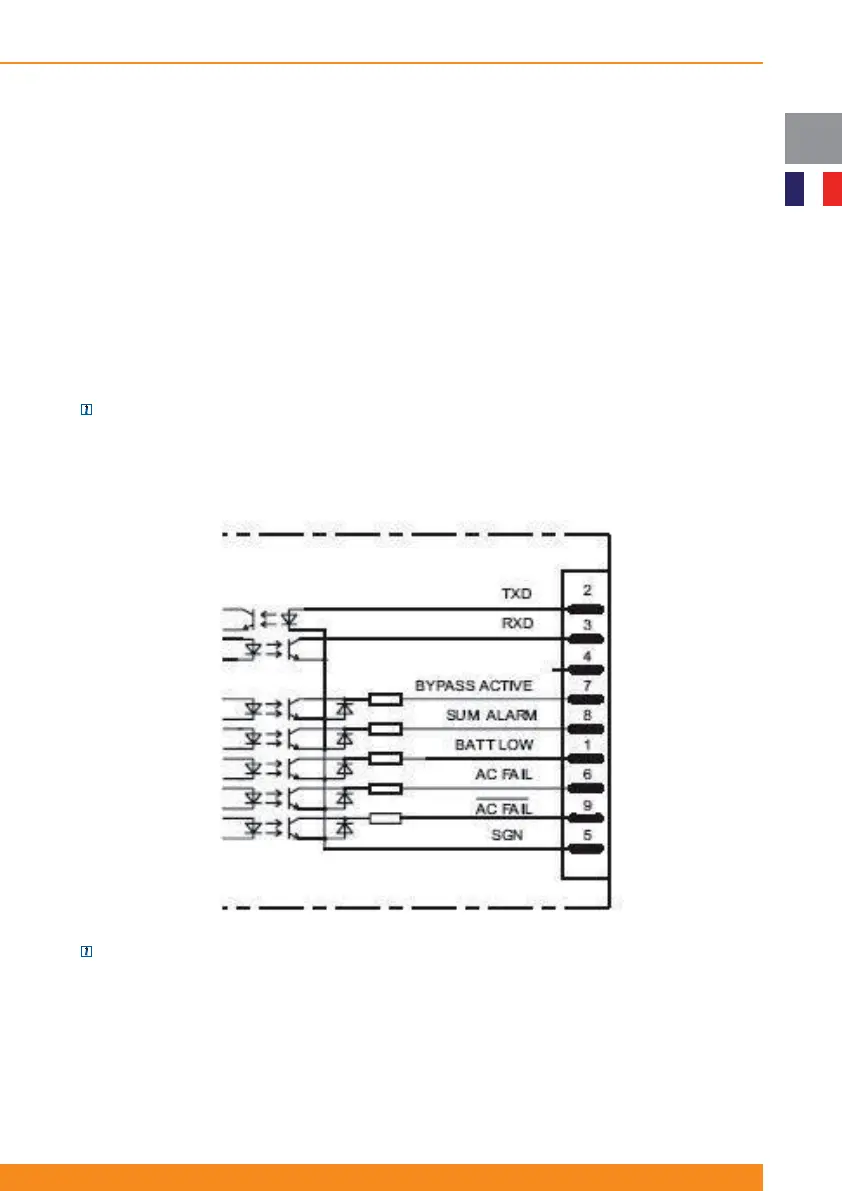

Le connecteur SUB-D de 9 broches contient des signaux compatibles RS232.
NOTE: cette interface est isolée électriquement du reste des circuits.
En dehors de l’interface RS232, cinq signaux d’alarme optocoupleurs sont disponibles comme sorties de
collecteur ouvert. La distribution des broches est la suivante (voir dessin précédent):
- SGN (broche 5): sert comme référence pour les autres signaux
- RxD (broche 3) et TxD (broche 2): correspond à l’affectation normalisée d’ une interface RS232
- BATTERY LOW (broche 1): ce signal est actif quand la capacité de la batterie se trouve au dessous du
