4.2.1.3 Indicadores

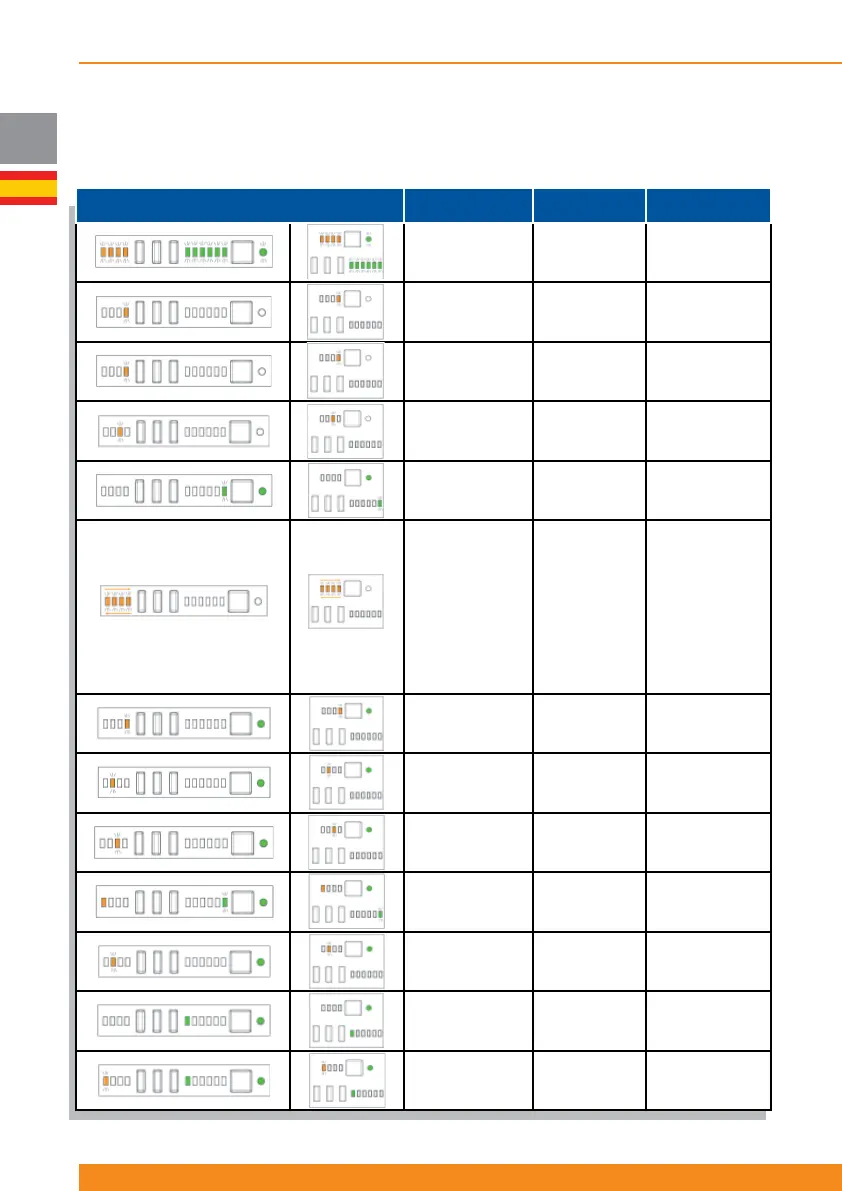

La siguiente tabla muestra las indicaciones visuales y acústicas cuando ocurren ciertas condiciones. En
las indicaciones visuales solo se muestra el estado de los LEDs representativos en cada caso (los otros
pueden estar encendidos o apagados, dependiendo de otras condiciones de operación).
Estado de los LED Indicadores
Alarma
acústica
Estado del SAI
Todos los LEDs
parpadean tres
veces
Tres pitidos
Secuencia de
encendido del
SAI
LED 4
parpadeando.
LEDs 1, 2 & 3
apagados
Pitido continuo
Fallo por
sobrecarga
LED 4
parpadeando.
LEDs 1, 2 & 3
apagados
Pitido continuo
Fallo de
cortocircuito en
inversor
LED 3
parpadeando.
LEDs 1, 2 & 4
apagados
Depende del
fallo
Otro fallo de SAI
LED 13 parpadea
tres veces
Tres pitidos
Paso de modo
línea a modo
baterías
LED 4 ON
LED 3 ON
LED 2 ON
LED 1 ON
LED 1 OFF
LED 2 OFF
LED 3 OFF
LED 4 OFF
LED 4 ON
Pitido continuo
Advertencia de
apagado por
RPO
LED 4
parpadeando.
LEDs 1, 2 & 3
apagados
Un pitido por
segundo
Advertencia de
sobrecarga
LED 2
parpadeando.
LEDs 1, 3 & 4
apagados
Un pitido por
segundo
Baterías
desconectadas
o fallo en test de
baterías
LED 3
parpadeando.
LEDs 1, 2 & 4
apagados
Un pitido por
segundo
Fallo de cargador
LED 1 encendido,
LED 13
parpadeando
Un pitido cada
tres segundos
Batería baja
LED 2
parpadeando.
LEDs 1, 3 & 4
apagados
Un pitido cada
30 minutos
Alarma LCM (fi n
de vida estimada
de baterías)
LED 8 encendido -
Detección de
fallo de cableado
externo activada
LED 1
parpadeando, LEDs
2, 3 & 4 apagados.
LED 8 encendido
Pitido continuo
Fallo de
cableado externo
detectado
