4.4.6 Procedimento de activação/desactivação do modo Conversor de Frequência
NOTA: esta funcionalidade não se pode activar/desactivar usando os botões do painel frontal em
equipamentos com painel frontal com indicadores LED.
Quando o equipamento está em modo conversor de frequência, pode-se seleccionar com o Display LCD a
frequência de saída (50Hz ou 60Hz) quando a frequência de entrada está compreendida entre os 40-70Hz.
Se a rede de entrada não está dentro de tolerâncias, a frequência de saída é 50Hz ou 60Hz (o que tenha
seleccionado) em modo baterias.
Para activar o modo conversor de frequência, siga este procedimento: com o equipamento a operar em
modo em linha, pressione o botão de Inversor ON/OFF para apagar o inversor e depois desligue o UPS da
rede de entrada. Antes que o UPS se desactive, vá ao Menu 6 (Opções Avançadas) e depois ao submenu
“Conversor de Frequência” e seleccione CONVER. FREQUENC. HABILITADO. Posteriormente, vá ao
submenu “Frequência de Saída” e seleccione 50Hz ou 60Hz. A vez seguinte que arranque o UPS, fá-lo-á
em modo conversor de frequência com a frequência de saída seleccionada.
Para desactivar este modo, siga este procedimento: pressione a tecla de Inversor ON/OFF e depois vá ao
Menu 6 (Opções Avançadas), submenu “Conversor de Frequência” e seleccione CONVER. FREQUENC
DESABILITADO. Depois pressione a tecla de inversor ON/OFF para que o equipamento arranque
normalmente.
ATENÇÃO: quando o UPS funciona neste modo, há uma redução de potência de 50%. Isto signifi ca que
só 50% da potência nominal do UPS se pode usar quando está funcionando neste modo.
Para outros detalhes sobre o funcionamento em modo conversor de frequência, veja o capítulo 4.1.5.
4.4.7 Procedimento de desligar o UPS
Pressione o botão de Inversor ON/OFF. O inversor apagar-se-á mas o UPS seguirá a fornecer tensão às cargas
ligadas através do bypass interno. Para desligar as saídas e apagar o UPS, é necessário desligar o UPS da rede de
entrada.
Para voltar a arrancar o equipamento, veja 4.4.3.2 (“Procedimento de arranque normal”).
4.4.8 Desligar por controlo remoto (POR) e desligar/ligar por controlo remoto (ROO)

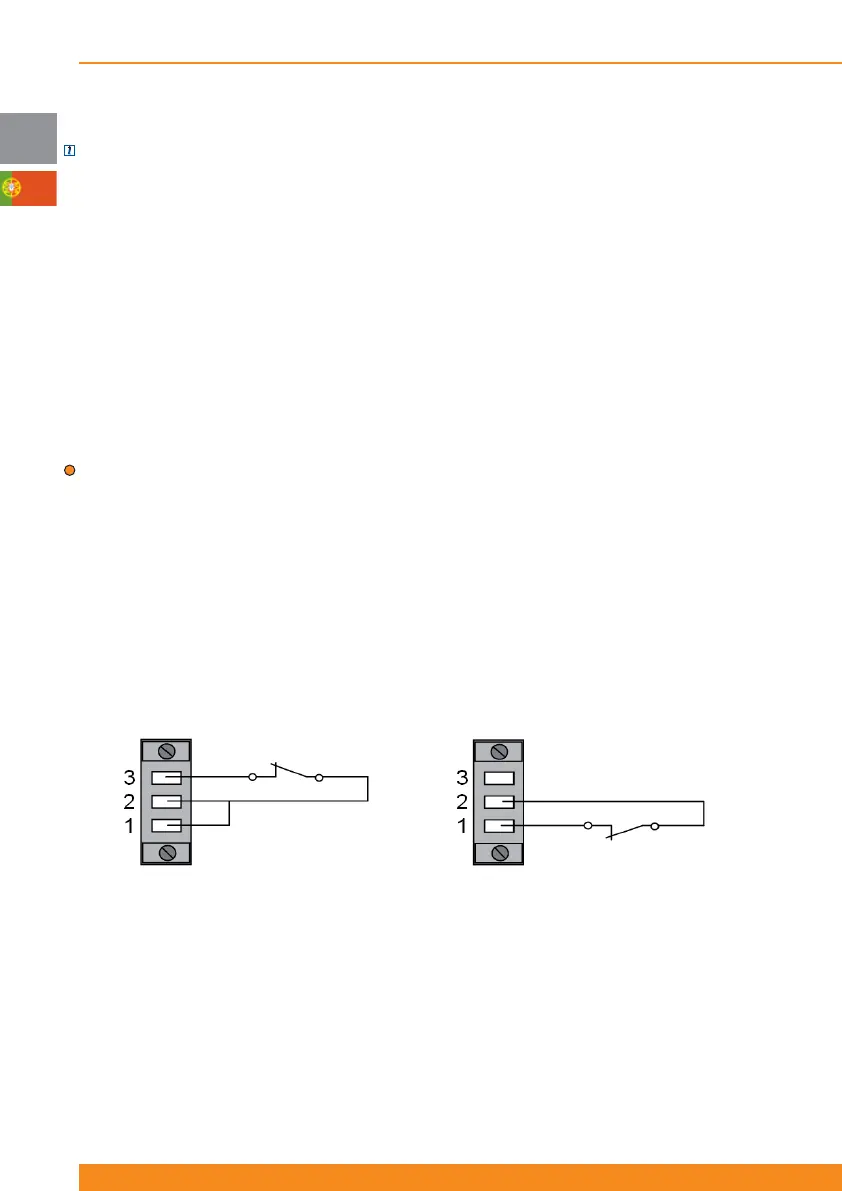

A ligação ao circuito de RPO/ROO está localizada na parte traseira do UPS e está composta por um conector de três
pinos, como se mostra nas seguintes fi guras.
O UPS sai de fábrica com um cabo que liga os pinos 1 e 2. Para funcionamento normal, estes pinos devem-se manter
conectados.
Para usar a funcionalidade de desligar remoto (RPO), desligue esse cabo e ligue um contacto livre de tensão
normalmente fechado entre os pinos 1 e 2. Quando abrir esse contacto, o UPS desligará todas as cargas e apagar-se-
á. Para voltar a arrancar o equipamento, desligue o UPS da rede de entrada, feche o contacto e arranque de novo o
equipamento segundo o descrito em 4.4.3.2.
Para usar a funcionalidade de desligado/ligado remoto (ROO), ligue um cabo entre os pinos 1 e 2 (o UPS sai de
fábrica com esse cabo) e ligue um contacto livre de tensão normalmente fechado entre os pinos 2 e 3. Quando abrir
esse contacto, o UPS desligará todas as cargas. Depois, se fechar esse contacto, o equipamento arrancará e voltará a
entregar alimentação às cargas conectadas.
Para outros detalhes sobre esta funcionalidade, veja o capítulo 4.1.6.
