69
Chloride Active
DE
5 Kommunikationschnittstellen
Die USV ist mit einer seriellen Schnittstelle (RS232 und USB) und mit einem Steckplatz für eine
Kommunikationsschnittstelle ausgestattet. Diese Schnittstellen können benutzt werden für:
- Direkte Kommunikation zwischen USV und Workstation/Server
- Integration der USV als Client in einem Netzwerk mit zentraler Überwachung via ManageUPS SNMP-
Adapter im Schnittstellen-Steckplatz
- Übermittlung des Betriebsstatus an externe Alarmsysteme via potenzialfreien Kontakten (mit einer
Schnittstellenkarte mit potenzialfreien Kontakten für Schnittstellen-Steckplatz, als Zubehör erhältlich).
Die notwendigen Kommunikationssoftware-Pakete und Schnittstellenkabel und Karten werden entweder
mit der Einheit ausgeliefert oder sind als Zubehör erhältlich.
5.1 Serielle Schnittstelle
Es sind 2 serielle Schnittstellen verfügbar: Als DB9-Port (RS232) und als USB-Port.
ANMERKUNG: können nicht beide Schnittstellen gleichzeitig benutzt werden.
5.2 DB9 Port
Die 9-polige SUB-D-Buchse überträgt RS232-kompatible Signale.
ANMERKUNG: Diese Schnittstelle ist von allen anderen Kreisen elektrisch isoliert.

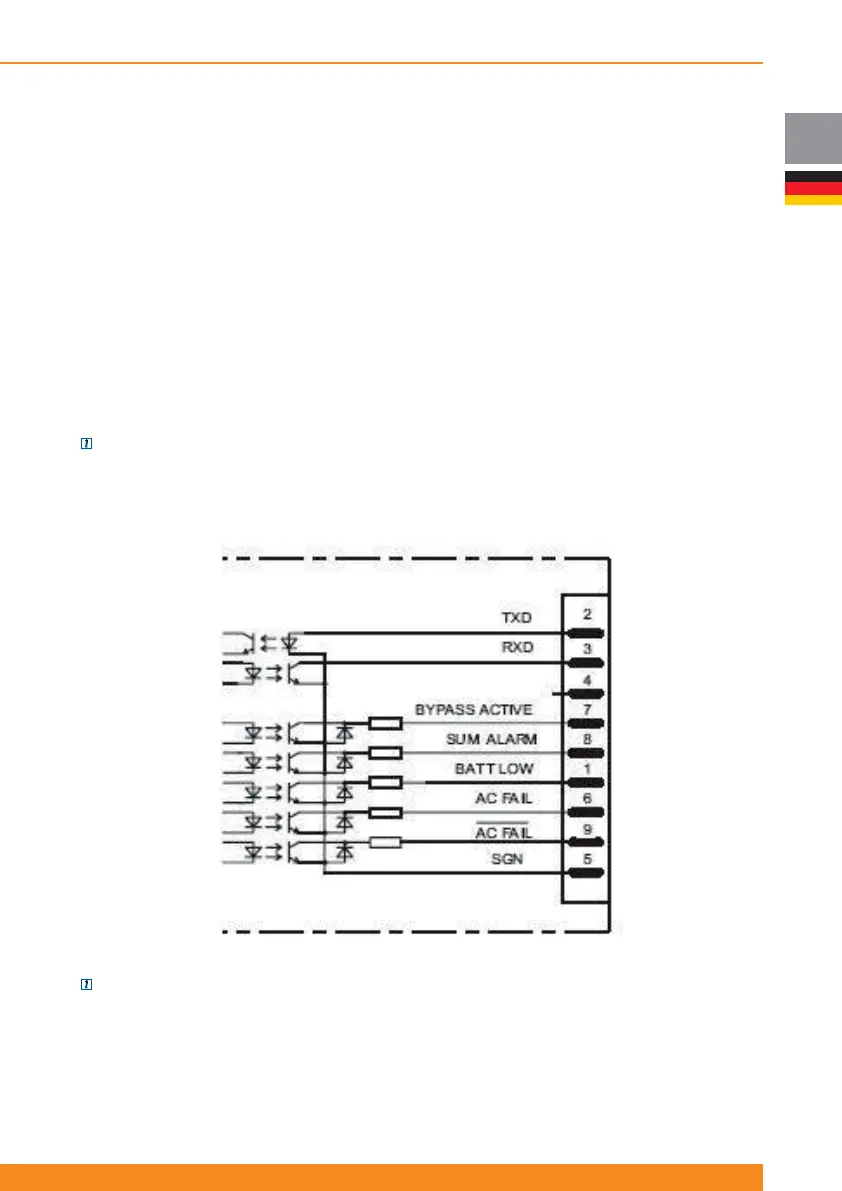

Neben der RS232-Schnittstelle sind fünf opto-gekoppelte Signalpins als Open-Collector Ausgänge
verfügbar. Die Kontaktbelegung der Pins ist wie folgt(siehe vorherige Figur):
- SGN an Pin 5: Dieser Anschluss ist die Referenz für alle Signale
- RxD an Pin 3 und TxD an Pin 2: entspricht der normaler Pin-Belegung einer RS232-Schnittstelle
