CIAT LP Series - Page 18

Water chillers and
air-water heat pumps
HEAT PUMPS - AIR CONDITIONING - REFRIGERATION - AIR HANDLING - HEAT EXCHANGE - NA 12.122 H
18
CIATCooler LP
LP / ILP
Distances (mm) Reactions in the supports (kg)
ABC
Weight in
service
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12
420V-STD
817 1060 65 1065 127 197 149 95 110 180 131 77 -- -- -- --
480V-STD
817 1060 65 1142 148 227 151 97 121 201 125 71 -- -- -- --
600V-STD
817 1060 65 1232 172 263 163 105 128 219 120 62 -- -- -- --
640V-STD
1067 1127 65 1493 161 255 265 167 110 204 214 117 -- -- -- --
720V-STD
1067 1127 65 1504 162 257 267 169 111 206 216 117 -- -- -- --
840V-STD
1117 856 65 1986 148 167 175 180 182 170 140 157 165 170 172 162
960V-STD
1117 856 65 2138 158 178 187 192 194 182 152 170 179 184 186 176
LPC / ILPC
Distances (mm) Reactions in the supports (kg)
ABC
Weight in
service
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12
420V-STD
817 1060 65 1169 133 205 180 116 108 181 155 91 -- -- -- --
480V-STD
817 1060 65 1246 155 236 182 119 120 202 148 84 -- -- -- --
600V-STD
817 1060 65 1336 178 272 194 127 127 220 142 75 -- -- -- --
640V-STD
1067 1127 65 1592 169 269 281 177 119 219 231 127 -- -- -- --
720V-STD
1067 1127 65 1603 170 271 283 178 120 221 233 128 -- -- -- --
840V-STD
1117 856 65 2131 152 172 182 189 192 181 151 171 181 188 192 181
960V-STD
1117 856 65 2282 167 190 200 207 211 198 159 178 189 196 199 189
C
B
A
A
A
M10
R8
R5
R7
R6
R4
R1
R3
R2
C
B
M10
R8
R5
R7
R6
R4
R1
R3
R2
A
A
A
A
A
R9
R10
R11
R12
Note: all the anchorings are rivet nut types.
LP / LPC:
Models 420 to 720
LP / LPC:
Models 840 to 960

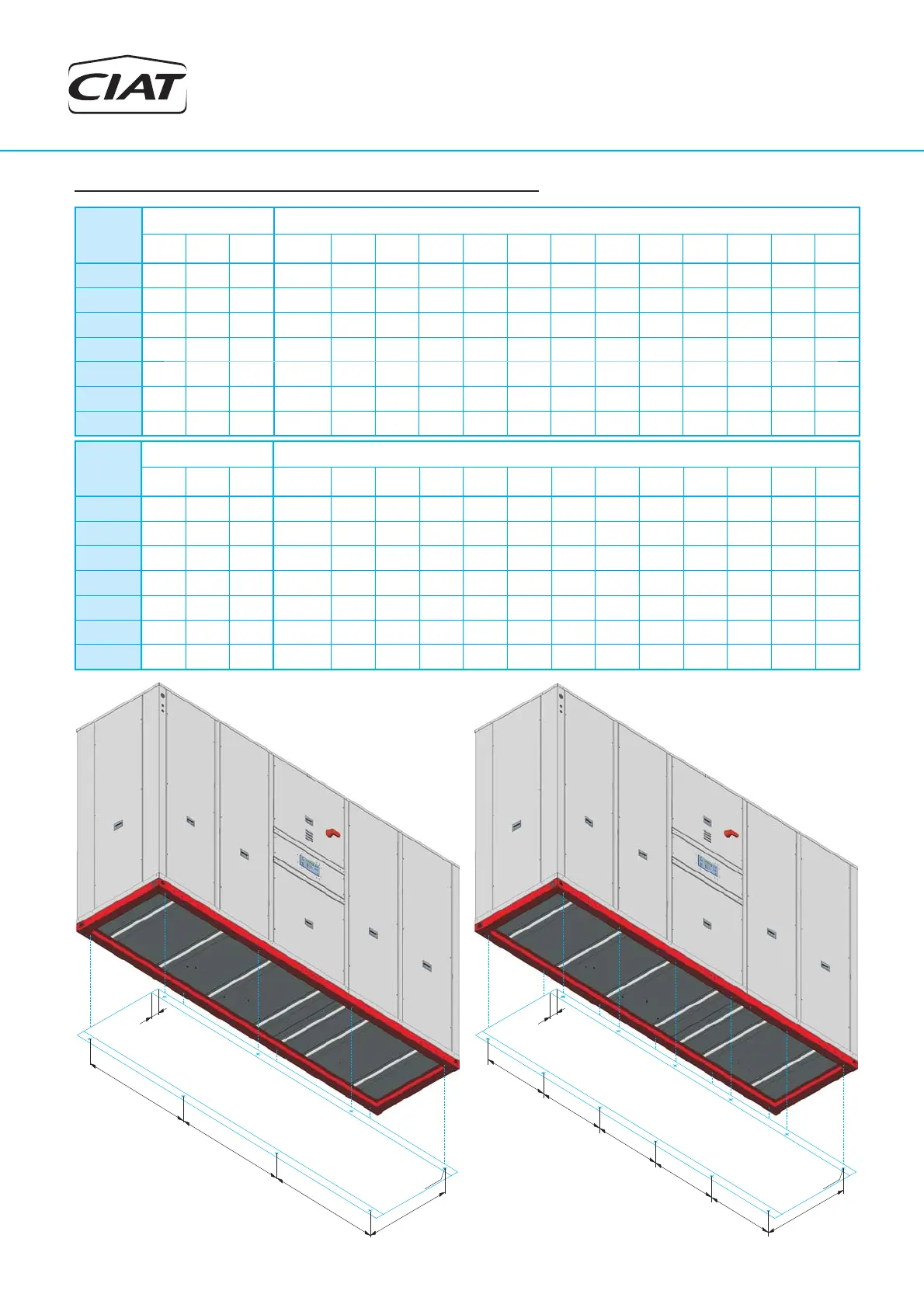

Anchorage for antivibrators: version STD (...continued)
