CIAT LP Series - Page 20

Water chillers and
air-water heat pumps
HEAT PUMPS - AIR CONDITIONING - REFRIGERATION - AIR HANDLING - HEAT EXCHANGE - NA 12.122 H
20
CIATCooler LP
LP / ILP
Distances (mm) Reactions in the supports (kg)
ABC
Weight in
service
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12
320V-HEE
817 1060 65 961 109 172 130 81 104 167 124 75 -- -- -- --
360V-HEE
817 1060 65 966 117 180 139 89 96 159 118 68 -- -- -- --
420V-HEE
1067 1127 65 1285 153 239 170 107 139 226 157 94 -- -- -- --
480V-HEE
1067 1127 65 1361 176 272 172 109 152 248 147 85 -- -- -- --
600V-HEE
1067 1127 65 1444 194 298 179 115 162 266 147 83 -- -- -- --
640V-HEE
1117 856 65 1749 127 141 148 152 154 145 129 144 151 155 157 148
720V-HEE
1117 856 65 1761 128 142 149 153 155 146 130 145 152 156 158 149
LPC / ILPC
Distances (mm) Reactions in the supports (kg)
ABC
Weight in
service
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12
320V-HEE
817 1060 65 1028 114 178 151 95 102 166 139 83 -- -- -- --
360V-HEE
817 1060 65 1034 114 179 152 96 102 167 140 84 -- -- -- --
420V-HEE
1067 1127 65 1391 161 249 204 130 136 225 180 106 -- -- -- --
480V-HEE
1067 1127 65 1467 184 283 205 132 149 248 169 97 -- -- -- --
600V-HEE
1067 1127 65 1550 203 309 212 138 159 266 169 95 -- -- -- --
640V-HEE
1117 856 65 1863 132 148 155 161 163 155 137 154 162 167 169 160
720V-HEE
1117 856 65 1875 133 149 156 162 164 156 138 155 163 168 170 161
C
B
A
A
A
M10
R8
R5
R7
R6
R4
R1
R3
R2
C
B
M10
R8
R5
R7
R6
R4
R1
R3
R2
A
A
A
A
A
R9
R10
R11
R12
Note: all the anchorings are rivet nut types.
LP / LPC:
Models 320 to 600
LP / LPC:
Models 640 and 720

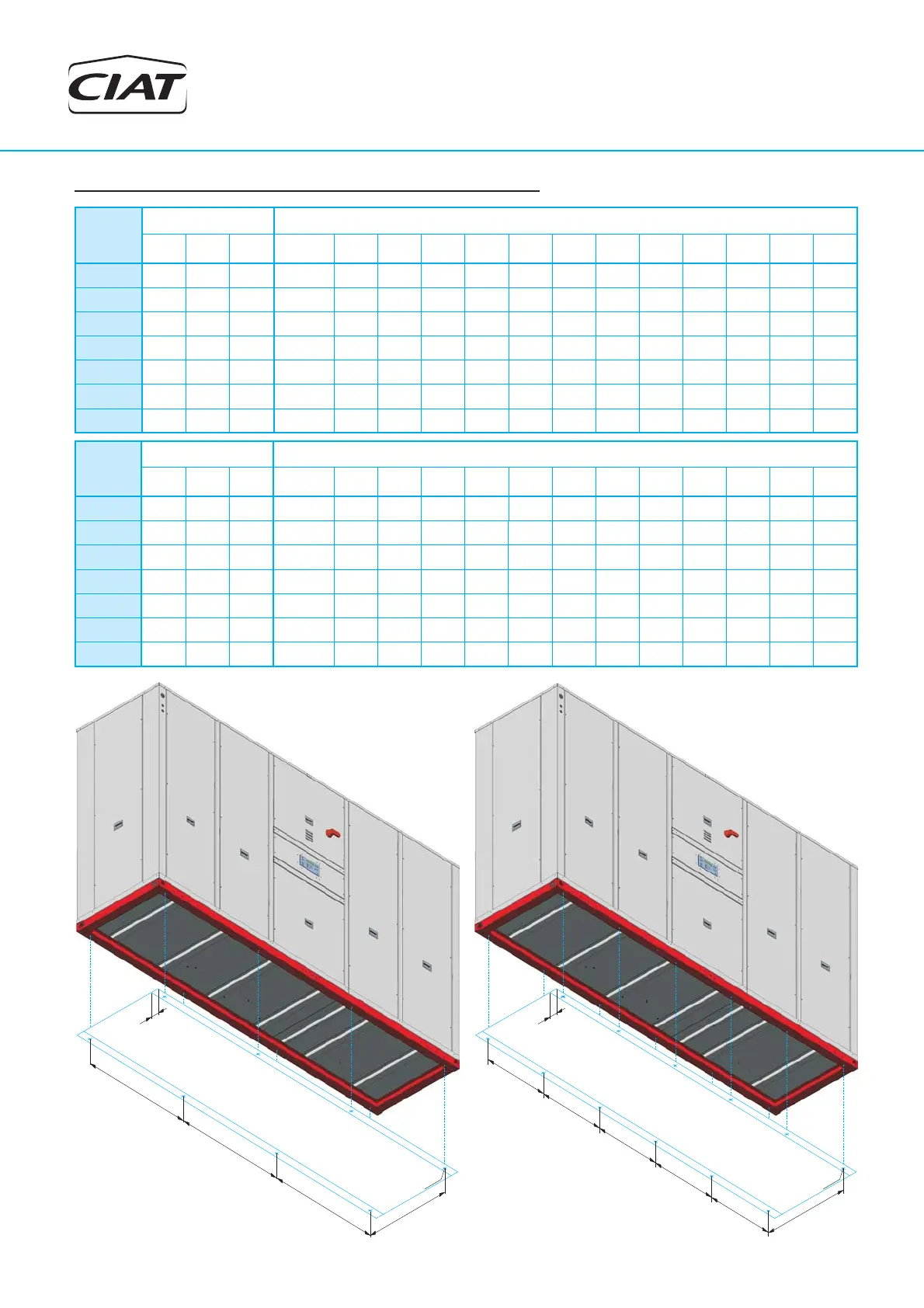

Anchorage for antivibrators: HEE version (...continued)
