clage DSX Operating Instructions For The User

3
Bei Ersatzteilbestellungen stets Gerätetyp und Serien-
nummer angeben!
When ordering spare parts, please always specify the appli-
ance model and serial number.
12 DSX Verbindungsrohr
DSX connecting pipe
82590
13 Elektronikabdeckung
PCB cover
82852
14 Klapphalter
Control panel support
82573
15 Anschlussklemme
Connecting terminal
82572
17 Einlaufrohr
Inlet pipe
82531
18 Rahmen
Frame
82571
20 Kaltwasseranschlussstück
Cold water connection
82074
19 Feinfilter
Fine filter
82162
21 Spritzwasserschutztülle
Water splash protection sleeve
82060
22 Durchführungstülle
Grommet
82180
23 G½” Einschraubnippel
Screw-in nipples ½”
82110
16 DSX-Bedienfeld
Control panel
82551
9DSX-Gerätehaube
DSX hood
82503
8Rückflussverhinderer
Non-return valve
82246
7Durchflussgeber
Flow sensor
82526
3Temperaturfühler-Set
Thermal sensor set
82851
6Heizelement mit
Druckschalter
Heating element with
pressure switch
82850
4Servomotor
mit Elektronik
Servomotor
with electronic
82853
3Temperaturfühler-Set
Temperature sensor set
82851
2Auslaufrohr
Outlet pipe
82529
11 Geräteunterteil
Bottom part
82505
10 Wandhalter
Wall bracket
82520
1Warmwasser-
anschlussstück
Hot water connection
82085
5Sicherheits-Temperatur-
Druck-Begrenzer STDB
Safety thermal
cut-out STDB
82538

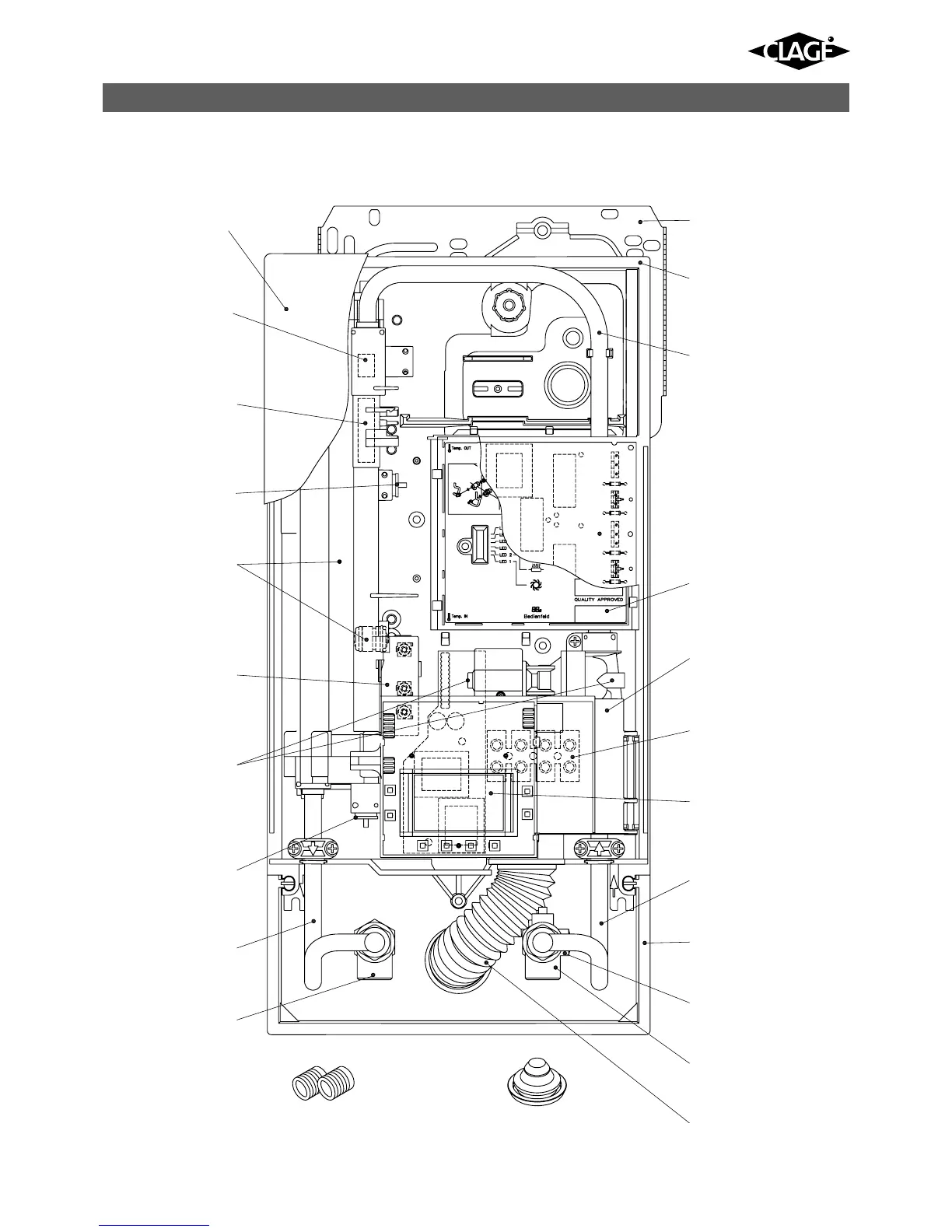

1. Übersichtsdarstellung 1. Overview
