clage DSX - Abmessungen; Installation; Montageort; Dimensions

7

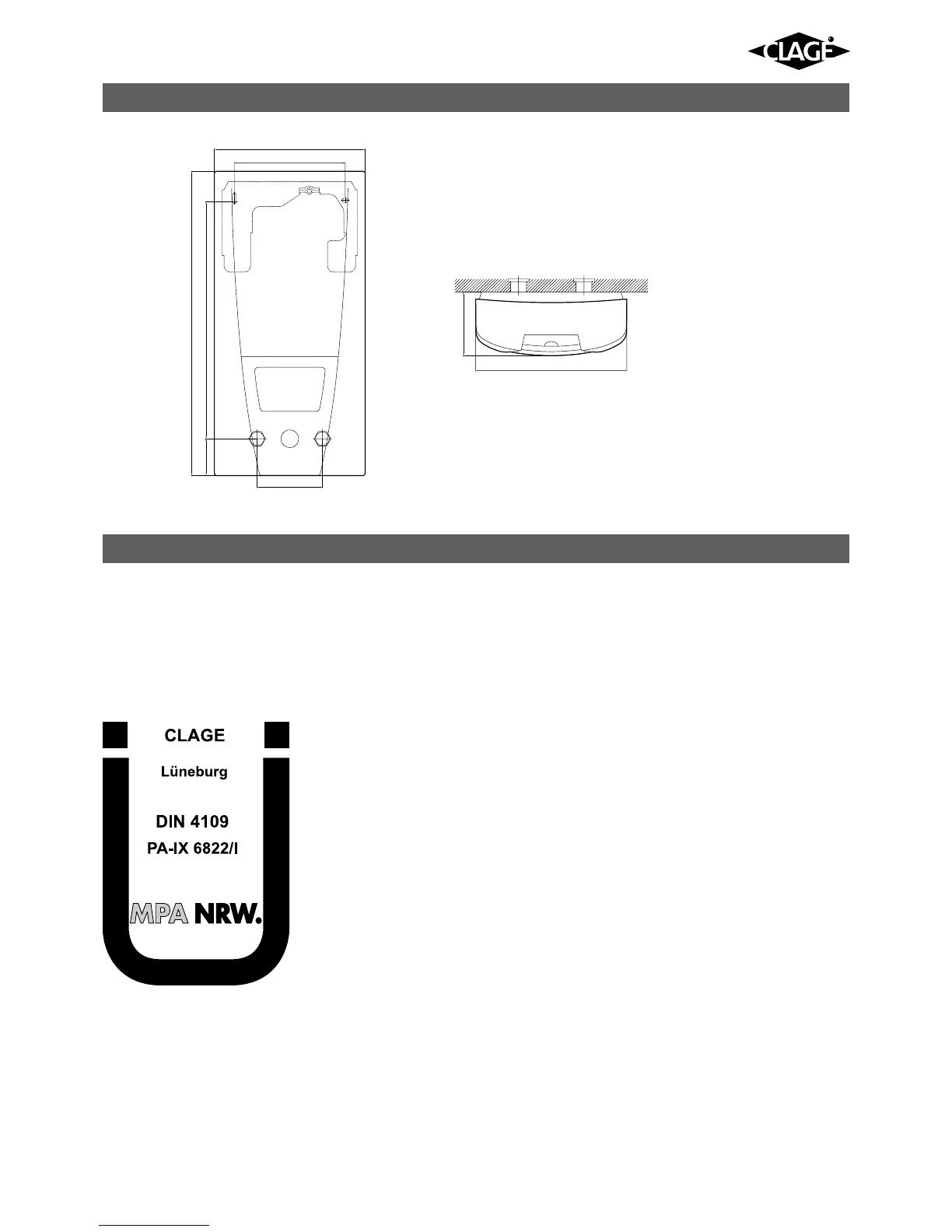

4. Abmessungen 4. Dimensions
231
231
170
363
466
56
100
97
Maßangaben in mm
Dimensions in mm
Zu beachten sind:
• VDE 0100
• EN 806-2
• Bestimmungen der örtlichen
Energie- und Wasser versorgungs-
unternehmen
• Technische Daten und Angaben auf
Typenschild
• Die ausschließliche Verwendung
von geeignetem und unbeschädig-
tem Werkzeug
The following regulations must be
observed:
• Installation must comply with all
statutory regulations, as well as
those of the local electricity and
water supply companies.
• The rating plate and technical speci-
fications
• Only intact and appropriate tools
must be used
5. Installation 5. Installation
Montageort
• Gerät nur in einem frostfreien Raum
installieren. Das Gerät darf niemals
Frost ausgesetzt werden.
• Das Gerät ist für eine Wandmontage
vorgesehen und muss senkrecht mit
untenliegenden Wasseranschlüssen
installiert werden.
• Das Gerät entspricht der Schutzart
IP25 und darf gemäß VDE 0100 Teil
701 im Schutzbereich 1 installiert
werden.
• Um Wärmeverluste zu vermeiden,
sollte die Entfernung zwischen
Durchlauferhitzer und Zapfstelle mög-
lichst gering sein.
Installation site
• Appliance must only be installed in
frost-free rooms. Never expose appli-
ance to frost.
• The Appliance must be wall mounted
and has to be installed with water
connectors downward.
• The appliance complies with protec-
tion type IP25 and may therefore be
installed in protection zone 1 accord-
ing to VDE 0100 part 701.
• In order to avoid thermal losses, the
distance between the instantaneous
water heater and the tap connection
should be as small as possible.
• For maintenance work, a shut-off valve
Für dieses Gerät ist aufgrund der Landes-
bau ordnungen ein allgemeines bauauf-
sichtliches Prüfzeugnis zum Nachweis der
Verwendbarkeit hinsichtlich des Geräusch-
verhaltens erteilt.
Based on the national constitution guidelines
a general test certificate concerning the evi-
dence of applicability of noise behaviour is
granted.
