clage DSX - Elektroanschluss; Schaltplan; Bauliche Voraussetzungen; Lastabwurfrelais

13
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest
verlegte Leitungen angeschlossen
werden. Das Gerät muss an den
Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in
einem einwandfreien Zustand befin-
den und dürfen nach der Montage
nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige
Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens
3 mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein
Sicherungselement für Leitungsschutz
mit einem dem Gerätenennstrom
an
gepassten Auslösestrom zu montie-
ren.
Lastabwurfrelais
Beim Anschluss weiterer Drehstrom-
geräte kann ein Lastabwurfrelais für
elektronische Durchlauferhitzer (CLAGE
Art.Nr. 82250) an den Außenleiter L
2
angeschlossen werden.
LCD Beschreibung
0
Normaler Betrieb,
Werkeinstellung
1
Betrieb mit normalem
Lastabwurfrelais
2
Betrieb mit empfindlichem
Lastabwurfrelais
Zum Ändern der Betriebsart rufen Sie
bitte zunächst das Setup-Menü auf:
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• EN806-2
• Bestimmungen der örtlichen
Energie- und Wasserversorgungs-
unternehmen
• Technische Daten und Angaben auf
Typenschild
• Gerät an den Schutzleiter
anschließen!
Structural prerequisites
• The appliance must be installed via a
permanent connection. Heater must
be earthed!
• The electric wiring should not be
injured. After mounting, the wiring
must not be direct accessible.
• An all-pole disconnecting device (e.g.
via fuses) with a contact opening
width of at least 3 mm per pole should
be provided at the installation end.
• To protect the appliance, a fuse ele-
ment must be fitted with a tripping
current commensurate with the nomi-
nal current of the appliance
Load shedding relay
If further three-phase appliances are con-
nected, a load shedding relay designed
for electronic instantaneous water heat-
ers (CLAGE no. 82250) can be connected
to phase conductor L
2
.
LCD Description
0
Normal operation,
manufacturer‘s setting
1
Operation with normal
load shedding relay
2
Operation with sensitive
load shedding relay
A special operating mode must be selec-
ted on the appli ance for this purpose.
To change the operating mode, call up
Only by a specialist!
Please observe:
• The installation must comply with
current IEC and national local regu-
lations or any particular regula-
tions, specified by the local electric-
ity supply company
• The rating plate and technical speci-
fications
• The unit must be earthed!
7. Elektroanschluss 7. Electrical connection
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer und
Sicherheitstemperatur begrenzer
4. Klemmleiste
1. Electronic circuitry
2. Heating element
3. Safety pressure switch and Safety ther-
mal cut-out
4. Terminal strip
21
4
3

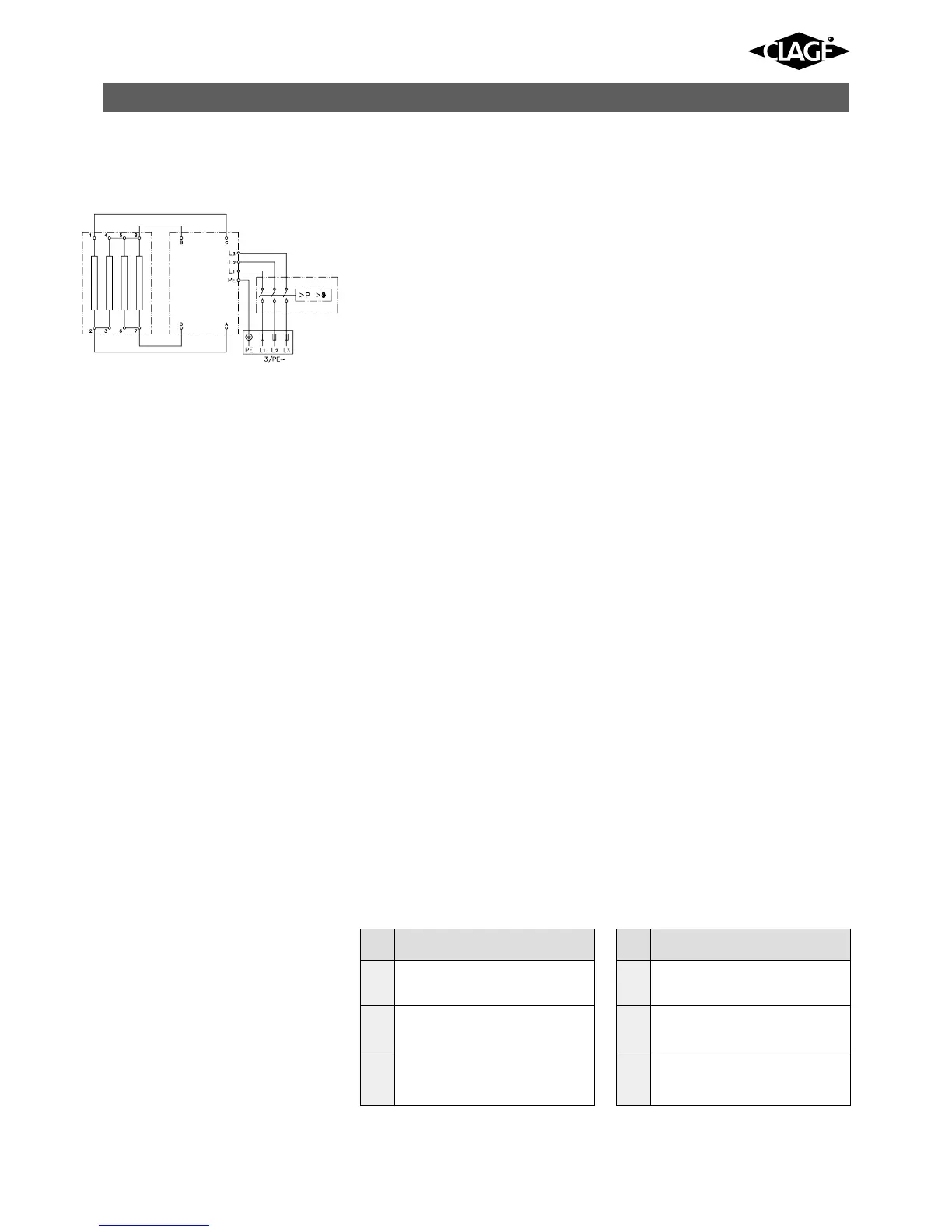

Schaltplan Wiring diagram
