33
Remarque : Serrez les écrous d’accou-
plement avec modération, de manière
à obtenir l’étanchéité nécessaire sans
endommager les éléments de robinet-
terie ni les conduites.
En cas de montage apparent, il faut visser
les deux mamelons à visser de ½“ et les
joints de ½“ avec les écrous d‘accouple-
ment de ½“ du raccord à eau chaude et
à eau froide. Il faut démonter les deux
capuchons borgnes de ½“ des sorties
latérales des raccords à eau chaude et à
eau froide et y visser l‘extrémité ouverte
des mamelons à visser. Visser ensuite
les raccords à eau chaude et à eau
froide munis des joints de ⅜“ aux écrous
d‘accouplement de ⅜“ de l‘appareil et du
tuyau de sortie.

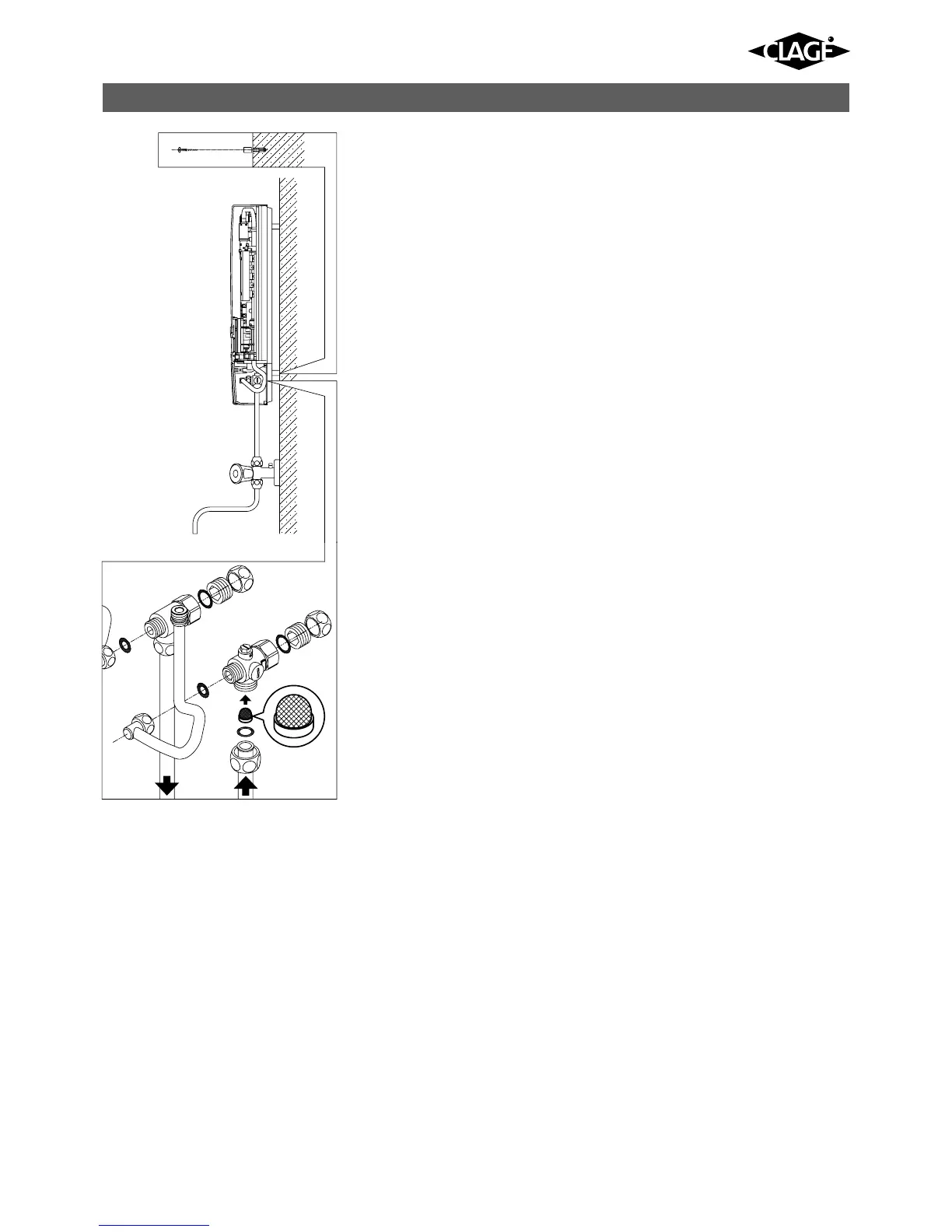

En cas de montage apparent, il convient
de monter l‘appareil à distance du mur
à l‘aide des entretoises fournies comme
illustré ci-contre. Il faut ici veiller à utiliser
également les deux trous de fixation
dans la zone inférieure de raccordement
du tuyau.
Visser le côté cannelé des tuyaux muni
des écrous d‘accouplement de ½“ et des
joints de ½“ aux sorties latérales du rac-
cord à eau chaude et à eau froide. Il faut
ensuite libérer les découpes de passage
des tuyaux dans le capot avec un outil
tranchant.
En cas de raccordement direct s‘il vous
plaît noter: Mettre la crépine dans le
cadre de l‘eau froide!
Opmerking: de wartelmoeren met een
geschikt draaimoment vastdraaien om
de noodzakelijke dichtheid te bereiken
zonder de armaturen of de buizen te
beschadigen.
Bij een directe montage op de kraan
moeten de beide ½ inch inschroefnip-
pels en de ½ inch afdichtingen met de
½ inch wartelmoeren van het warmwa-
ter- en het koudwateraansluitstuk aan
elkaar worden geschroefd. De beide
½ inch blindkappen van de afvoeren
aan de zijkant van het warmwater- en
koudwater-afvoerstuk moeten worden
verwijderd en aan de open kant van de
inschroefnippel worden vastgeschroefd.
De warm- en koudwateraansluitstukken
moeten vervolgens met de ⅜ inch afdich-
tingen aan de ⅜ inch wartelmoeren van
het apparaat en de afvoerpijp worden
vastgeschroefd.
Bij directe montage op de kraan is het
verstandig het apparaat met behulp van
de meegeleverde afstandhouders vol-
gens de tekening hiernaast van de muur
af te monteren. Daarbij moet er wel voor
worden gezorgd dat de beide bevesti-
gingsgaten bij de onderste pijpaanslui-
tingen worden gebruikt.
De opstaande kant van de buis moet met
een ½ inch wartelmoer en ½ inch afdich-
tingen aan de ½ inch afvoerleidingen
aan de zijkant van de warm- en koudwa-
teraansluitstukken worden geschroefd.
Ter afsluiting moeten de uitbreekstukken
voor de leidingen in de behuizing met
een stomp voorwerp worden uitgebro-
ken.
In geval van een directe verbinding Let
op: Zet de zeef in het koude water in
verbinding!
6. Montage apparent
6. Directe montage op de kraan
