34
Conditions préalables du point
de vue de la construction
• L‘appareil doit être raccordé de
manière permanente à des câbles
posés à demeure. L‘appareil doit être
relié à la terre.
• Les câble électriques doivent être en
parfait état et ne doivent plus être
accessibles après le montage.
• Il faut prévoir du côté de l‘installa-
tion un dispositif de sectionnement
permettant d’isoler tous les pôles du
secteur avec une ouverture de contact
minimale de 3 mm (par exemple par
des fusibles).
• Pour protéger l‘appareil, il faut monter
un élément de protection de ligne
dont le courant de déclenchement est
adapté au courant nominal de l‘appa-
reil.
Relais de délestage
Si d’autres appareils triphasés sont rac-
cordés, vous pouvez poser un relais de
délestage pour chauffe-eau instantané
électronique (N° de réf. CLAGE 82250) sur
la phase L
2
.
LCD Description
0
Fonctionnement normal,
réglage d‘usine
1
Fonctionnement avec relais
de délestage normal
2
Fonctionnement avec relais
de délestage sensible
Pour modifier le mode de fonctionne-
ment, affichez tout d’abord le menu
Setup : Appuyez simultanément sur la
touche Setup
et sur la touche Info
pendant au moins 3 secondes, après quoi
Réservé au professionnel!
Doivent être respectées:
• VDE 0100
• EN806-2
• Le règlements des entreprises de
distribution d’énergie et d’eau
locales
• Caractéristiques techniques et indi-
cations sur la plaque signalétique
• Relier l’appareil à la terre !

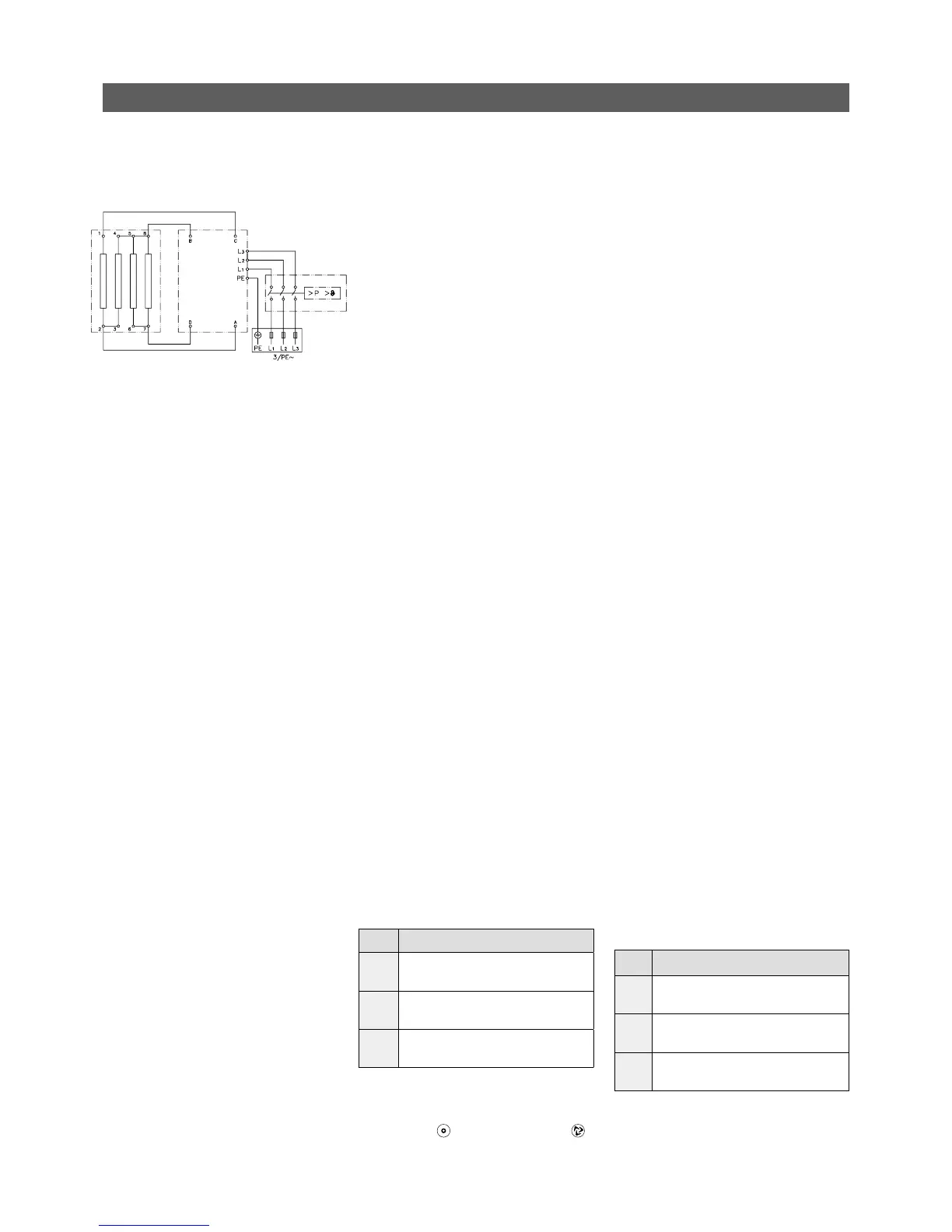

1. Électronique
2. Élément chauffant
3. Limiteur de pression de sécurité et
limiteur de température de sécurité
4. Bornier
1. Elektronica
2. Verwarmingselement
3. Overdrukzekering en oververhittingsze-
kering
4. Kroonklemstrip
Installatie voorschriften
• Het apparaat moet permanent op vast
aangelegde leidingen worden aange-
sloten. Het apparaat moet op rand-
aarde worden aangesloten.
• De elektrische kabels moeten zich
in onberispelijke staat bevinden en
mogen na de montage niet meer toe
-
gankelijk zijn.
• Tijdens de installatie moet aan alle
polen een ontkoppelmechanisme (bijv.
met zekeringen) met een contact-
opening van minimaal 3 mm worden
geplaatst.
• Voor de beveiliging van het apparaat
moet u een zekering monteren voor
lijnbeveiliging met een aan de nomina-
le stroom van het apparaat aangepaste
waarde.
Relais voor afschakeling bij
overbelasting
Als meerdere wisselstroomapparaten
worden aangesloten, kan een lastrelais
voor de elektronische doorstroomwater-
verwarmer (CLAGE art.nr. 82250) op de
fase L
2
worden aangesloten.
LCD Beschrijving
0
Normale modus,
fabrieksinstelling
1
Modus met normaal relais voor
afschakeling bij overbelasting
2
Modus met gevoelig relais voor
afschakeling bij overbelasting
Daarvoor moet er op het apparaat een
speciale modus worden ingesteld.
Voor het veranderen van de modus roept
u eerst het instellingenmenu op: druk
Alleen door de vakman!
Let op het volgende:
• VDE 0100
• EN806-2
• Bepalingen van de plaatselijke leve-
rancier van water en elektriciteit
• Technische gegevens en gegevens
op het typeplaatje
• Apparaat op de aardleiding aan-
sluiten!
7. Branchement électrique
7. Aansluiting elektriciteit
