INSTRUCCIONES DE USO ESPAÑOL
9100000394 - RA40 33
01/2015

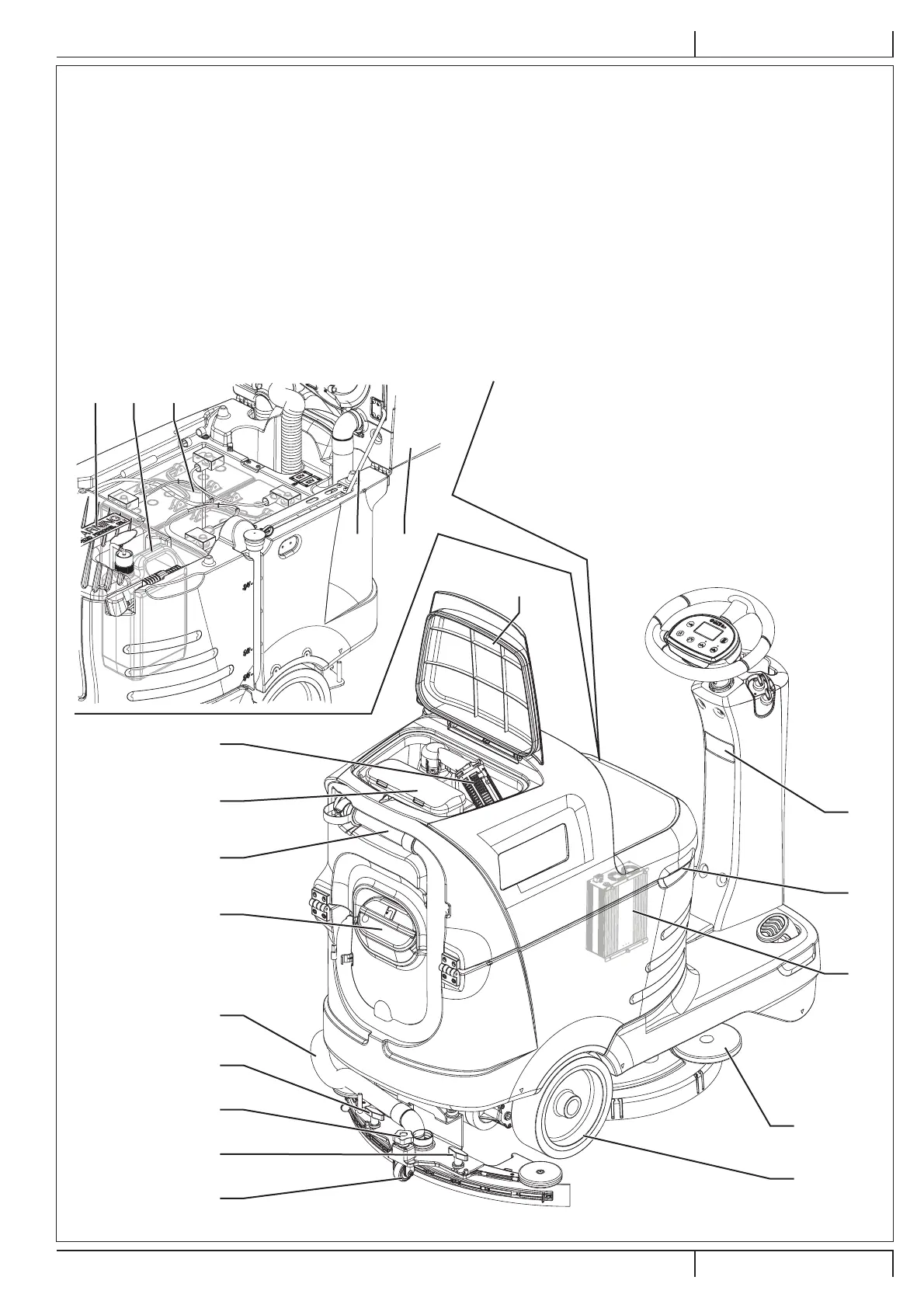

ESTRUCTURA DE LA MÁQUINA (Sigue)
22. Cargador de baterías
23. Placa número de serie/datos técnicos/marcación de
conformidad
24. Ruedas traseras de tracción
25. Boca de llenado del depósito de la solución detergente
26. Tubo de descarga del agua de recuperación
27. Contenedor con rejilla de recogida de residuos
28. Rejilla de aspiración con sistema de cierre automático de
otador
29. Tapa del depósito del agua de recuperación (abierta)
30. Tubo de aspiración de la boquilla
31. Ruedas de apoyo de la boquilla
32. Empuñaduras de jación de la boquilla
33. Perilla de ajuste de la boquilla
34. Rueda paragolpes del cabezal portacepillo
35. Manilla de levantamiento del conjunto depósitos y asiento
de conducción
36. Barra de soporte del conjunto depósitos y asiento de
conducción
37. Baterías (*)
38. Depósito del Detergent Mixing System (*)
39. Tapa del compartimento electrónico
40. Conjunto depósito del agua de recuperación y asiento de
conducción levantados
(*) Opcional
34
24
29
4036
28
27
26
25
30
32
33
32
P100877
9100000394(D)07-2017.indb 33 21/06/2017 11:55:12
