DESCRIPTION DE LA MACHINE

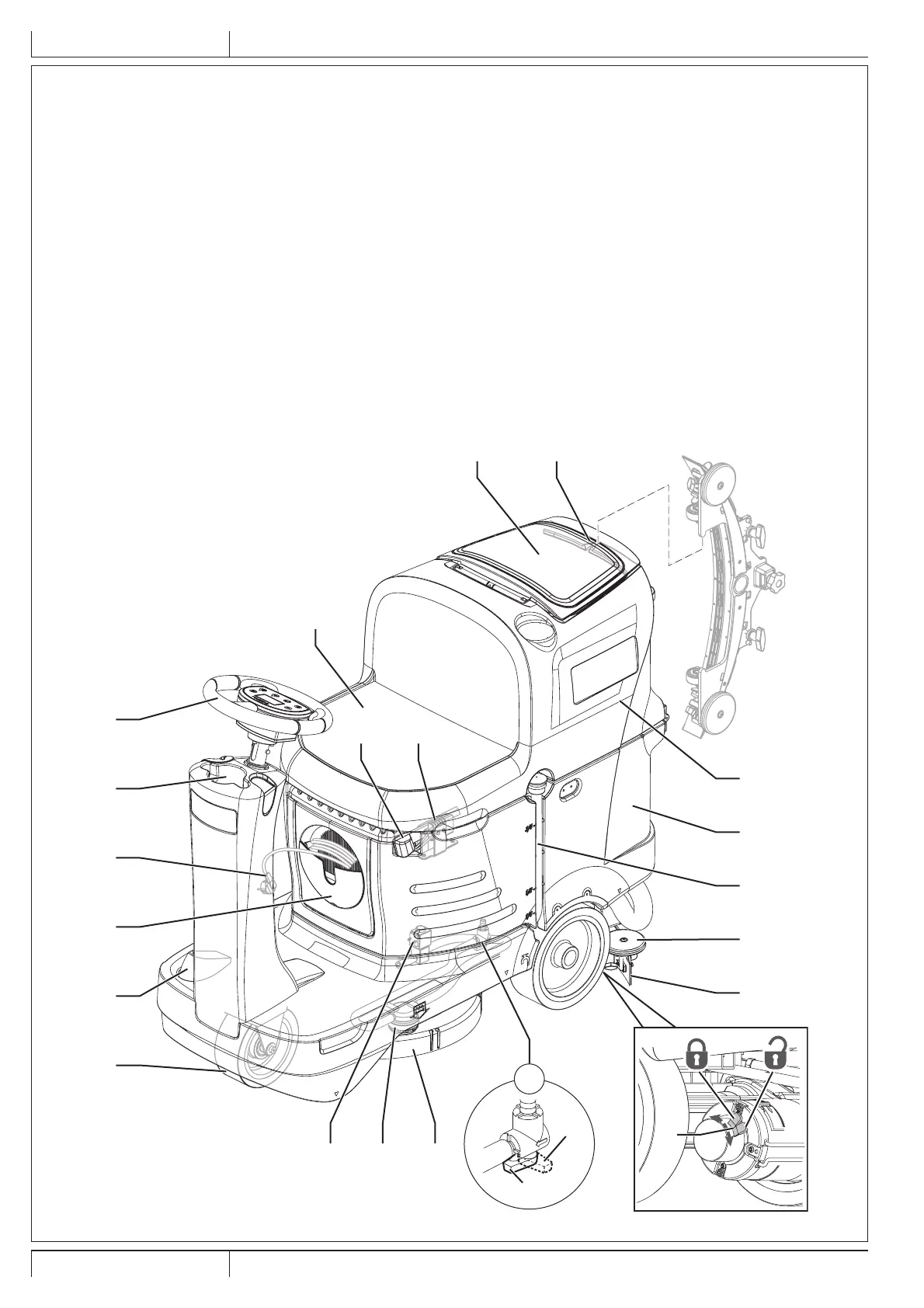

STRUCTURE DE LA MACHINE
1. Volant avec tableau de bord (voir le paragraphe suivant)
2. Pédale de marche
3. Roue avant de direction
4. Levier de déblocage / blocage frein électromagnétique
5. Bouton-poussoir D’URGENCE, pour l’arrêt immédiat de
toutes les fonctions
6. Connecteur batteries
7. Tête porte-brosse
8. Filtre de solution
9. Robinet solution
A) Robinet ouvert
B) Robinet fermé
10. Électrovanne
11. Accrochage pour embouchure
12. Siège
13. Embouchure
14. Rouleau pare-chocs embouchure
15. Réservoir solution
16. Tuyau de niveau et de vidange solution
17. Groupe réservoir basculant eau de récupération
18. Couvercle réservoir eau de récupération
19. Porte-boissons
20. Compartiment de logement du câble du chargeur de
batterie et du porte-documents
21. Câble d’alimentation chargeur de batterie
