DESCRIPCIÓN DE LA MÁQUINA

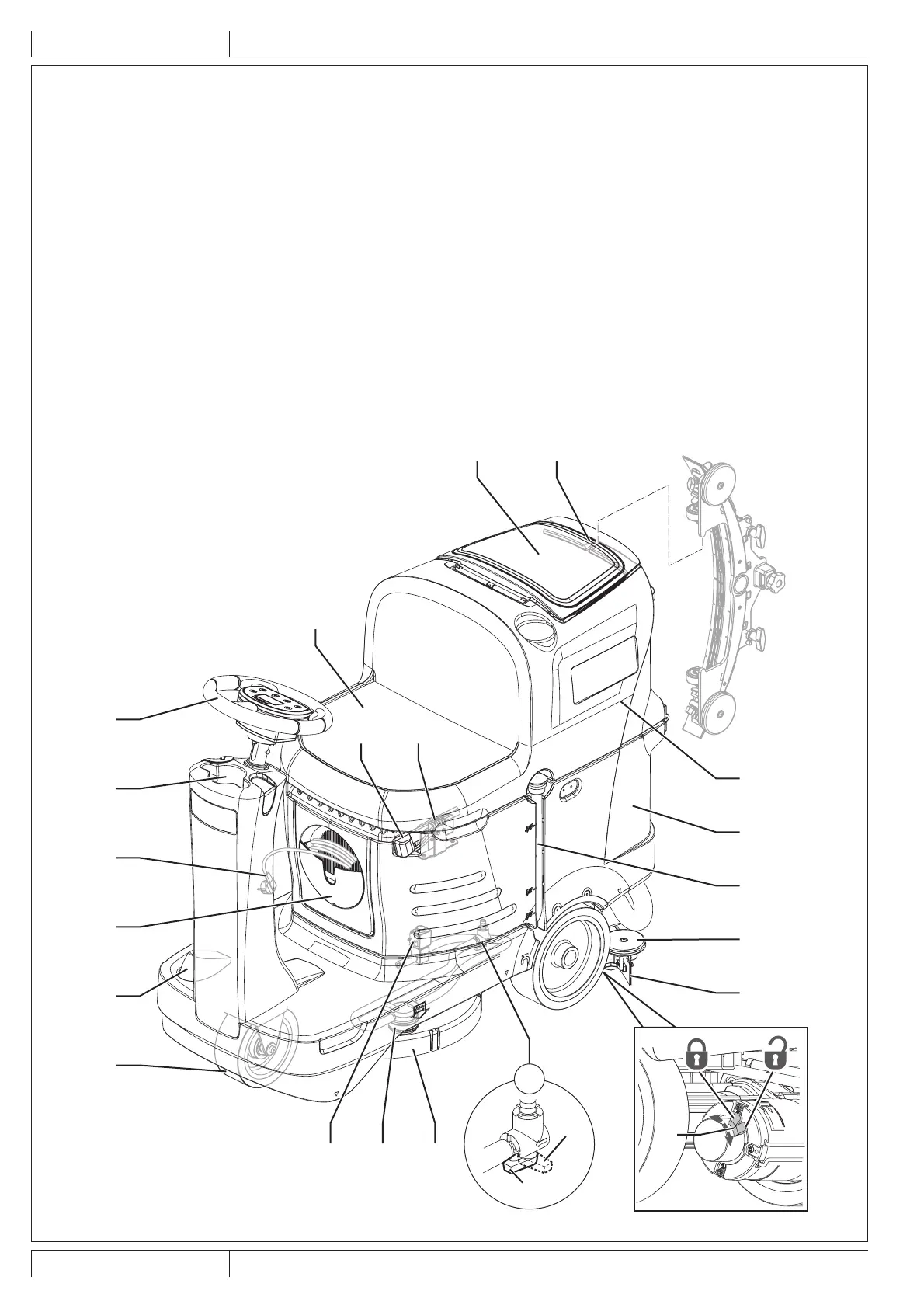

ESTRUCTURA DE LA MÁQUINA
1. Volante con panel de control y mandos (véase el párrafo
siguiente)
2. Pedal de marcha
3. Rueda delantera directriz
4. Palanca de desbloqueo/bloqueo del freno
electromagnético
5. Pulsador de EMERGENCIA, para la interrupción inmediata
de todas las funciones
6. Conector de las baterías
7. Cabezal portacepillo
8. Filtro de la solución detergente
9. Grifo de la solución detergente
A) Grifo abierto
B) Grifo cerrado
10. Electroválvula
11. Gancho para boquilla
12. Asiento
13. Boquilla
14. Ruedas paragolpes de la boquilla
15. Depósito de la solución detergente
16. Tubo de nivel y de descarga de la solución detergente
17. Conjunto depósito del agua de recuperación plegable
18. Tapa del depósito del agua de recuperación
19. Portaobjetos
20. Vano alojamiento cable cargador de baterías y
portadocumentos
21. Cable del cargador de baterías
B
A
17
15
16
14
13
5 6
12
18 11
1
19
21
20
2
3
10 8 7
9
4
P100876
