NETTOYAGE DE L’EMBOUCHURE
REMARQUE
Pour un bon séchage, l’embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.
AVERTISSEMENT !
Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence
éventuelle de débris tranchants.
1. Porter la machine sur un sol plat.
2. S’assurer que la machine est éteinte avec la clé opérateur (41) en position « O ».
3. Desserrer les boutons (32) et déposer l’embouchure (13).
4. Laver et nettoyer l’embouchure. Nettoyer en particulier les compartiments (A, Fig. 8) et l’orice d’aspiration (B). Contrôler
que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent pas de
coupures ou déchirures ; en cas contraire, les remplacer comme indiqué au paragraphe suivant.
5. Pour la repose, procéder dans l’ordre inverse de la dépose.
CONTRÔLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE
1. Nettoyer l’embouchure comme indiqué au paragraphe précédent.
2. Contrôler que la lamelle en caoutchouc avant (C, Fig. 8) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles
ne présentent pas de coupures ou déchirures ; en cas contraire, les remplacer en procédant comme suit. Contrôler que
l’arête avant (E) de la lamelle en caoutchouc arrière n’est pas usée ; en cas contraire, tourner la lamelle en caoutchouc,
en remplaçant l’arête usée avec l’une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en
caoutchouc en procédant comme suit :
• À l’aide de la lamelle (F), libérer et retirer la bande élastique (G) des dispositifs de retenue (H), puis remplacer/renverser la
lamelle en caoutchouc arrière (D).
• Pour la repose, procéder dans l’ordre inverse de la dépose. Fixer la bande élastique (G) aux dispositifs de retenue (H) à
partir d’un côté. Fixer les dispositifs de retenue un à un, en bloquant la bande avant le dispositif de retenue d’une main (M)
et en la tirant avec l’autre main (N) pour faciliter la xation.
• Dévisser les boutons (I) et enlever la bande de retenue (J), puis remplacer/renverser la lamelle en caoutchouc avant (C).
• Pour la repose, procéder dans l’ordre inverse de la dépose.
3. Installer l’embouchure (13) et serrer les volants (32).
4. Abaisser l’embouchure sur le sol pour contrôler la hauteur des lamelles en caoutchouc, comme décrit ci-dessous :
• Vérier que le rabat (K) de la lamelle en caoutchouc (C) et le rabat (L) de la lamelle en caoutchouc arrière (D) posent
comme indiqué sur la gure.
• Pour le réglage, utiliser la manette (33).
A
I
A
B
D
C
G
KEL
D
C
J
H
G
F
MN
I

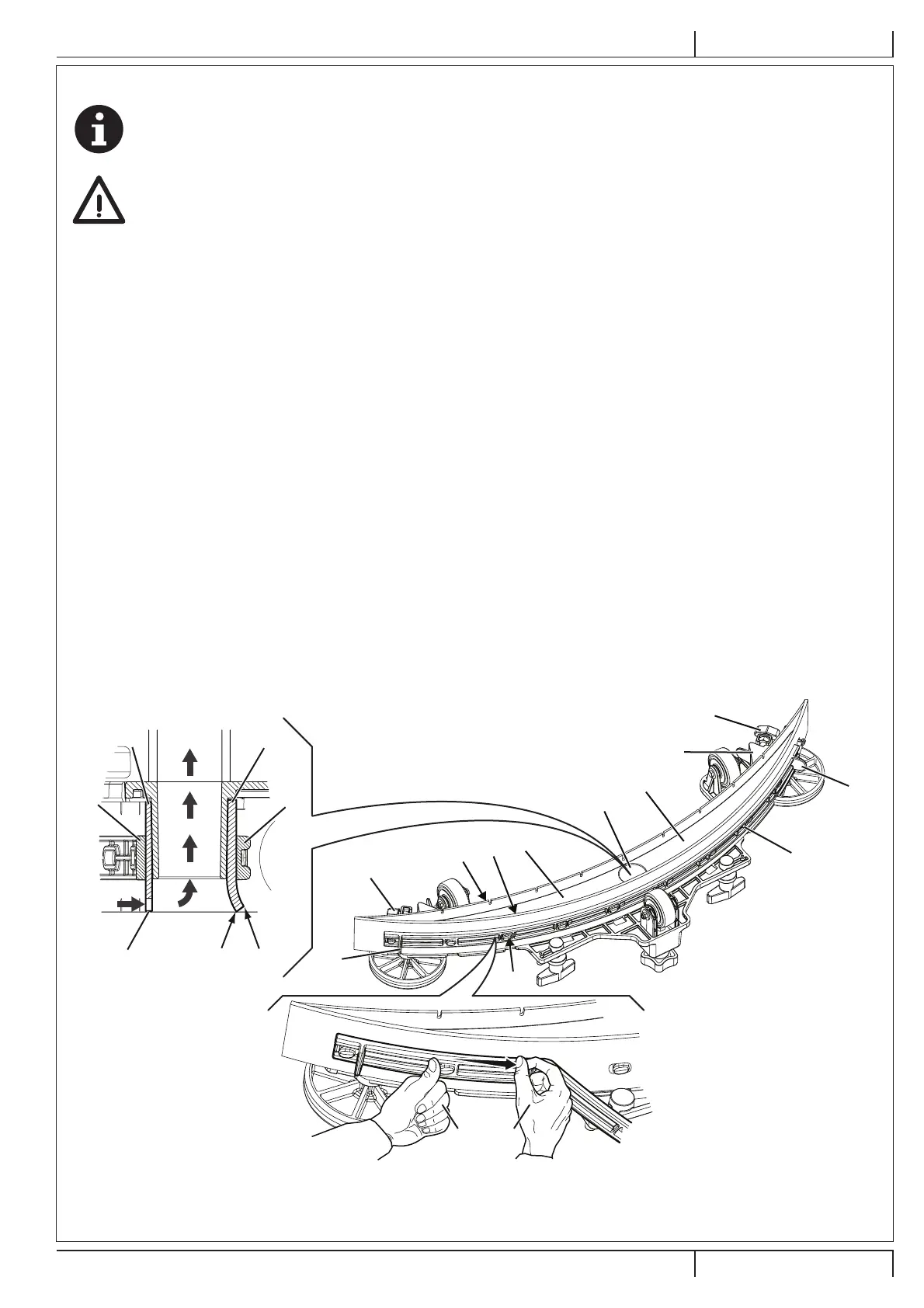

Figure 8
P100872
Révisé 07/2017
