INSTRUCCIONES DE USO ESPAÑOL
9100000394 - RA40 37
01/2015
USO/FUNCIONAMIENTO
¡ATENCIÓN!
En unas partes de la máquina hay unas placas adhesivas que indican:
– PELIGRO
– ATENCIÓN
– ADVERTENCIA
– CONSULTAS
Leyendo este Manual, el operador tiene que aprender el sentido de los símbolos indicados en las placas (véase el párrafo
Símbolos visibles en la máquina).
Por ninguna razón estas placas deben cubrirse y si están dañadas tienen que sustituirse de inmediato.
CONTROL/PREPARACIÓN DE LAS BATERÍAS EN LA MÁQUINA NUEVA
¡ATENCIÓN!
Si no se instalan correctamente las baterías, los componentes eléctricos de la máquina podrían dañarse.
Sólo el personal calicado puede efectuar la instalación de las baterías.
Antes de instalar las baterías, controlar que no estén dañadas.
Desplazar las baterías con mucho cuidado.

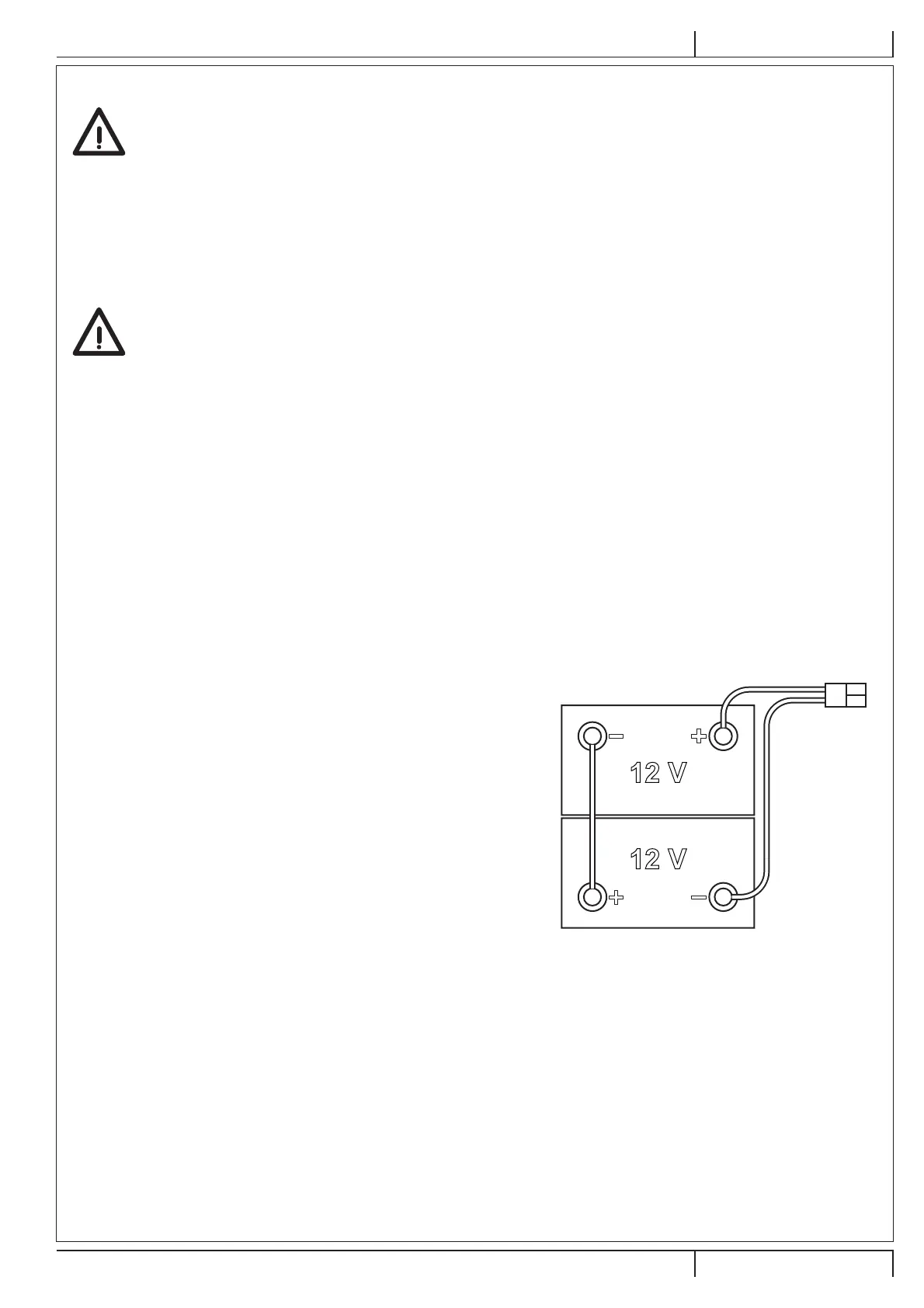

La máquina necesita de 2 baterías de 12V, conectadas según el esquema que se indica en la Figura 1.
La máquina puede ser entregada con las siguientes conguraciones:
Baterías instaladas en la máquina y listas para su uso
1. Asegurarse de que el conector de las baterías (6) esté conectado.
2. Cuando se utiliza la máquina por primera vez con baterías nuevas, efectuar un ciclo de carga completa de las baterías (véase
procedimiento en el capítulo Mantenimiento).
Sin baterías
1. Comprar baterías adecuadas (véase el párrafo “Datos técnicos”). Para escoger e instalar las baterías, acudir a un Revendedor
calicado.
2. Según el tipo de baterías elegidas, congurar la máquina actuando como se indica en el párrafo Llave de servicio en el
capítulo Mantenimiento.
INSTALACIÓN DE LAS BATERÍAS
Instalación de las baterías
1. Girar la llave de encendido (41) en “O” para apagar la
máquina.
2. Desconectar el conector de las baterías pulsando el
pulsador de emergencia (5).
3. Levantar la tapa (18) y controlar que el depósito del agua
de recuperación (17) esté vacío, si no vaciarlo mediante el
tubo de descarga (26).
4. Cerrar la tapa (18).
5. Empuñar la manilla (35) y levantar el conjunto depósito del
agua de recuperación (17) con cuidado.
6. La máquina está equipada en fábrica con cables
adecuados para instalar 2 baterías de 12V.
7. Levantar con cuidado las baterías hasta su alojamiento,
luego colocarlas de manera correcta.
8. Colocar e instalar los cables de las baterías como se indica
en el esquema de la Figura 1, luego apretar con atención
el dado sobre cada borne de las baterías.
9. Colocar la tapa de protección encima de cada borne, luego
conectar el conector de las baterías (6).
10. Soltar la barra de soporte (36), luego empuñar la
manilla (35) y levantar el conjunto depósito del agua de
recuperación (17) con cuidado.
Carga de las baterías
11. Efectuar un ciclo de carga completa de las baterías (véase
procedimiento en el capítulo Mantenimiento).
BACK
FRONT
Figura 1
P100863
Revisión 07/2017
9100000394(D)07-2017.indb 37 21/06/2017 11:55:13
