INSTRUCCIONES DE USO ESPAÑOL
9100000394 - RA40 47
01/2015
LIMPIEZA DE LA BOQUILLA
NOTA
Para un buen secamiento, la boquilla debe estar limpia y con los cauchos en buenas condiciones.
¡ADVERTENCIA!
Durante estas operaciones se recomienda utilizar guantes de trabajo, porque residuos cortantes podrían estar
en la boquilla.
1. Llevar la máquina sobre un suelo llano.
2. Asegurarse que la máquina esté apagada con la llave operador (41) en “O”.
3. Aojar las empuñaduras (32) y quitar la boquilla (13).
4. Lavar y limpiar la boquilla. Limpiar especialmente los huecos (A, Fig. 8) y el oricio de aspiración (B). Controlar que los
cauchos delantero (C) y trasero (D) estén en buenas condiciones, que no estén cortados o desgarrados, de lo contrario,
sustituirlos mediante el procedimiento indicado en el párrafo siguiente.
5. Montar la boquilla en orden contrario al desmontaje.
CONTROL Y SUSTITUCIÓN DE LOS CAUCHOS DE LA BOQUILLA
1. Limpiar la boquilla como indicado en el párrafo anterior.
2. Controlar que los cauchos delantero (C, Fig. 8) y trasero (D) estén en buenas condiciones, que no estén cortados o
desgarrados, de lo contrario, sustituirlos mediante el procedimiento siguiente. Controlar también que la esquina delantera (E)
del caucho posterior no esté desgastado; de lo contrario volcar el caucho mismo, llevando en su posición uno de las otras tres
esquinas todavía enteros. Si todos los bordes están desgastados, sustituir el caucho, mediante el procedimiento siguiente:
• Utilizando el trinquete (F), desvincular y quitar la bisagra elástica (G) de los retenes (H), luego sustituir/volcar el caucho
posterior (D).
• Montar el caucho en orden contrario al desmontaje. Fijar la bisagra elástica (G) a los retenes (H) comenzando por un lado.
Fijar los retenes uno a la vez, bloqueando la bisagra antes del retén con una mano (M) y tirándola con la otra mano (N)
para facilitar la jación.
• Desenroscar las empuñaduras (I) y quitar la bisagra (L), luego sustituir/volcar el caucho delantero (C).
• Montar el caucho en orden contrario al desmontaje.
3. Montar la boquilla (13) y apretar las empuñaduras (32).
4. Bajar la boquilla en el suelo para controlar la altura de los cauchos, actuando mediante el procedimiento siguiente:
• Controlar que el borde (K) del caucho anterior (C) y el borde (L) del caucho posterior (D) se apoyen como indicado en la
gura.
• Para la regulación utilizar la perilla (33).
A
I
A
B
D
C
G
KEL
D
C
J
H
G
F
MN
I

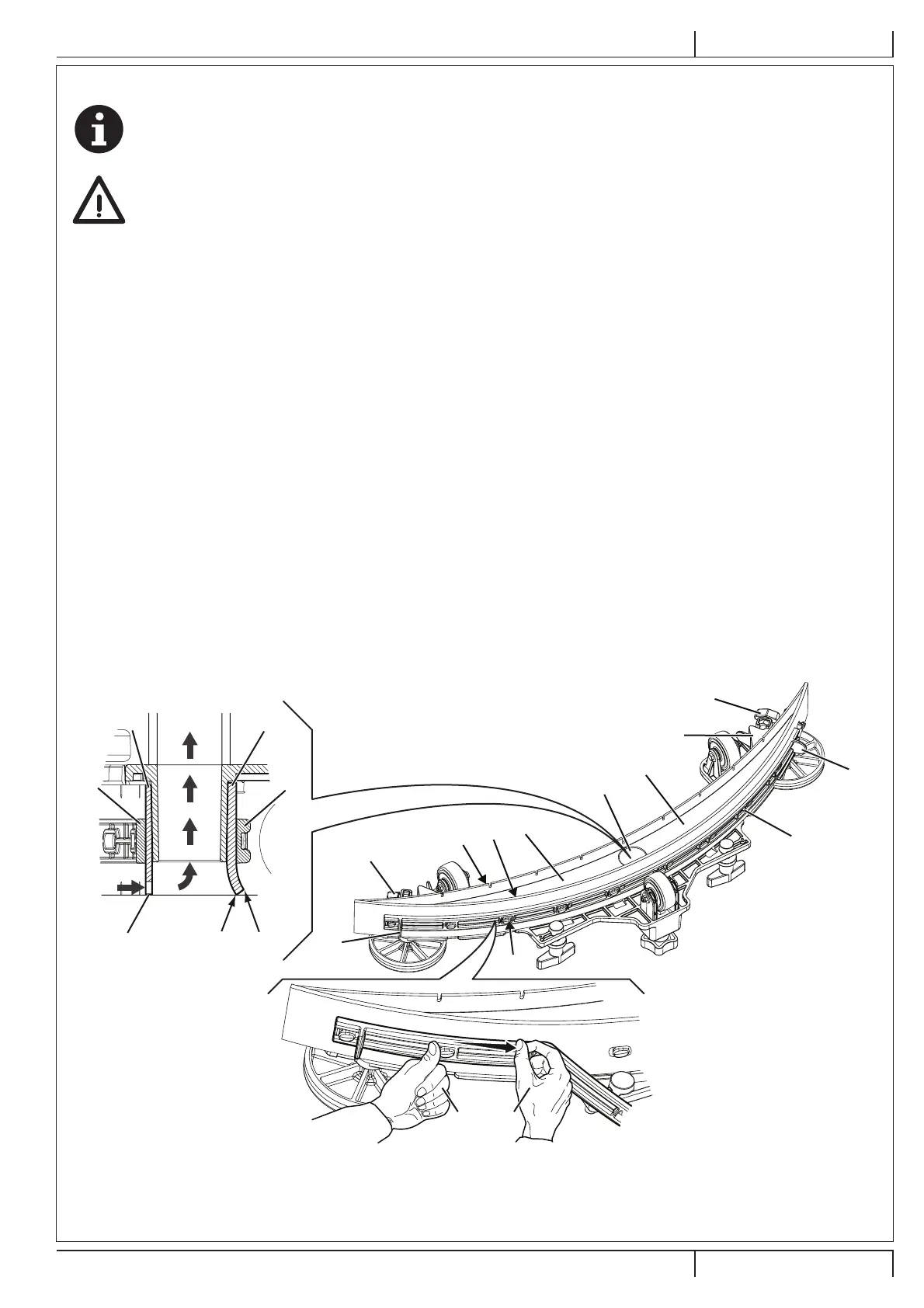

Figura 8
P100872
Revisión 07/2017
