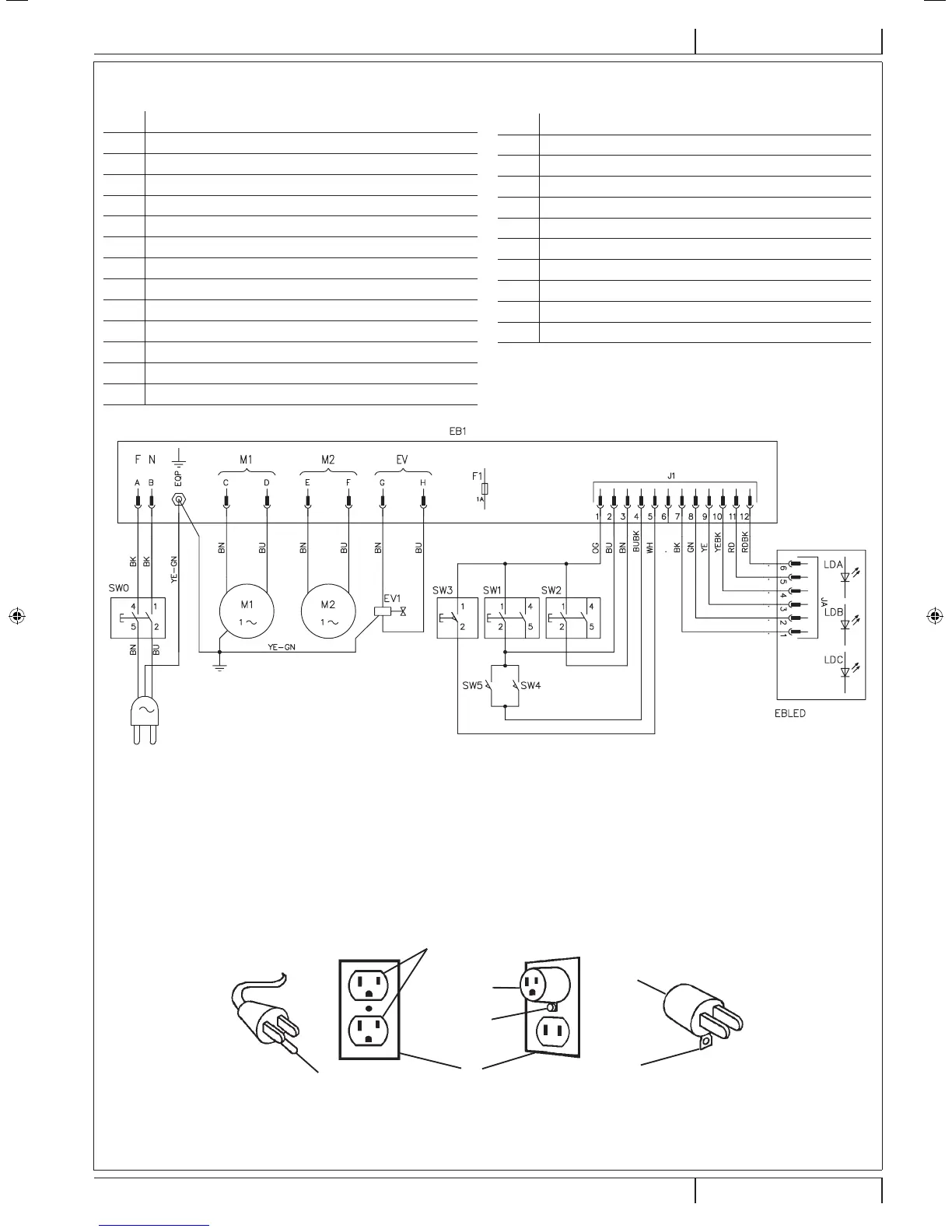

ESQUEMA ELÉCTRICO
Leyenda
EB1 Tarjeta electrónica tablero de control
EBLED LED tarjeta
EV1 Electroválvula detergente
F1 Fusible del circuito de señal
LDA LED verde
LDB LED verde/amarillo
LDC LED verde/rojo
M1 Motor del cepillo
M2 Motor sistema de aspiración
SW0 Interruptor general
SW1 Interruptor cepillo
SW2 Interruptor del sistema de aspiración
SW3 Interruptor caudal detergente
SW4,5 Interruptor de conrmación del cepillo
Códigos color
BK Negro
BU Azul
BN Marrón
GN Verde
GY Gris
OG Anaranjado
PK Rosado
RD Rojo
VT Morado
WH Blanco
YE Amarillo
P100657
PUESTA A TIERRA
(Véase Fig. 2)
A) Patilla de tierra
B) Toma de corriente con puesta a tierra
C) Caja del receptáculo con toma de tierra
D) Adaptador
E) Tornillo metálico
F) Adaptador
G) Lengüeta del tornillo de puesta a tierra
A
B
C
D
E
F
G
Figura 2
