Clarke Vantage 17 E - Description de la Machine; Structure de la Machine

MODE D’EMPLOI FRANÇAIS
9099653000 - VANTAGE 17 E 51
13
14
14
15 11
25
17
16
26
21
22
12
1519
4
10
23
24
28
27
9820 13
7
51
6
18
23b23a
11
29
2
3
P100648

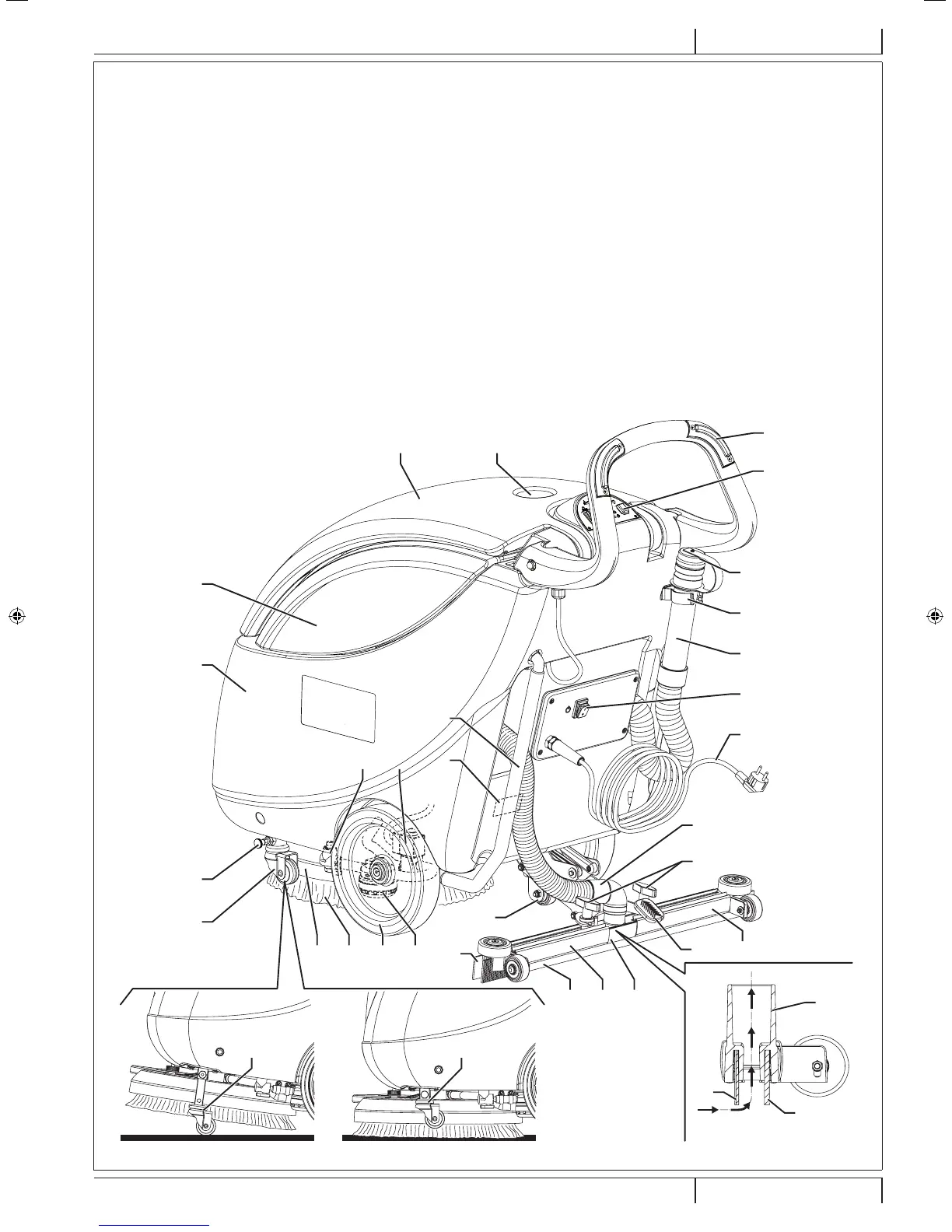

DESCRIPTION DE LA MACHINE
STRUCTURE DE LA MACHINE
1. Plaque avec numéro de série / données techniques /
marquage de conformité
2. Guidon
3. Tableau de bord
4. Robinet ouverture / fermeture ux de solution
5. Électrovanne solution
6. Couvercle réservoir eau de récupération
7. Roue arrière d’appui pour transport / stationnement
8. Roues centrales sur essieu xe
9. Brosse / disque
10. Tête porte-brosse / plateau support disque
11. Embouchure
12. Boutons de xation embouchure
13. Lamelle en caoutchouc avant embouchure
14. Lamelle en caoutchouc arrière embouchure
15. Ressorts de xation lamelles en caoutchouc embouchure
16. Tuyau de vidange eau de récupération
17. Support tuyau de vidange eau de récupération
18. Tuyau de niveau et de vidange solution avec repères
19. Pédale d’abaissement embouchure
20. Filtre de solution
21. Câble d’alimentation
22. Tuyau d’aspiration embouchure
23. Roue de transport / stationnement
23a. Roue de transport / stationnement activée
23b. Roue de transport / stationnement désactivée
24. Goupille de positionnement dispositif de transport /
stationnement
25. Bouchon de vidange eau de récupération
26. Interrupteur général
27. Réservoir eau de récupération
28. Réservoir solution
29. Porte-boissons
