Clarke Vantage 17 E - Limpieza de la Boquilla; Control y Sustitución de Los Cauchos de la Boquilla

ESPAÑOL INSTRUCCIONES DE USO
40 VANTAGE 17 E - 9099653000
LIMPIEZA DE LA BOQUILLA
NOTA
Para un buen secamiento, la boquilla debe estar limpia y con los cauchos en buenas condiciones.
¡ATENCIÓN!
Durante estas operaciones se aconseja usar guantes de trabajo, porque residuos cortantes podrían estar en la
boquilla.
1. Llevar la máquina sobre un suelo llano.
2. Controlar que el enchufe del cable de alimentación (21) esté desconectado de la red eléctrica.
3. Bajar la boquilla con el pedal (19).
4. Desconectar el tubo de aspiración (22) de la boquilla.
5. Aojar las empuñaduras (12) y quitar la boquilla (11).
6. Lavar y limpiar la boquilla. Limpiar especialmente los huecos (A, Fig. 7) y el oricio de aspiración (B).
7. Controlar que los cauchos delantero (C) y trasero (D) estén en buenas condiciones, que no sean cortados o desgarrados; de
lo contrario, sustituirlos (véase el procedimiento en el párrafo siguiente).
8. Montar los componentes en el orden contrario a él del desmontaje.
CONTROL Y SUSTITUCIÓN DE LOS CAUCHOS DE LA BOQUILLA
1. Limpiar la boquilla como indicado en el párrafo antecedente.
2. Controlar que los bordes de los cauchos delantero (E, Fig. 7) y trasero (I) apoyen en el suelo, por toda su longitud; de lo
contrario ajustar la altura, como indicado a continuación:
• Quitar los resortes de jación (F), luego ajustar el caucho delantero (C) y el caucho trasero (D).
• Instalar los resortes de jación en los cauchos delantero y trasero.
3. Controlar que los cauchos delantero (C) y trasero (D) estén en buenas condiciones, que no estén cortados o desgarrados;
de lo contrario, sustituirlos como indicado a continuación. Controlar que el borde delantero (H) del caucho trasero no esté
desgastado; de lo contrario volcar el caucho mismo, llevando en su posición el otro borde (G) no desgastado. Si el otro borde
está desgastado, sustituir el caucho, mediante el procedimiento siguiente:
• Quitar los resortes de jación (F), luego sustituir (o volcar) el caucho trasero (D).
• Instalar los resortes de jación en los cauchos delantero y trasero.
4. Instalar la boquilla (11) y apretar las empuñaduras (12).
5. Conectar el tubo de aspiración (22) a la boquilla (11).
E H
I
G
A
B
A
D
F
F
C

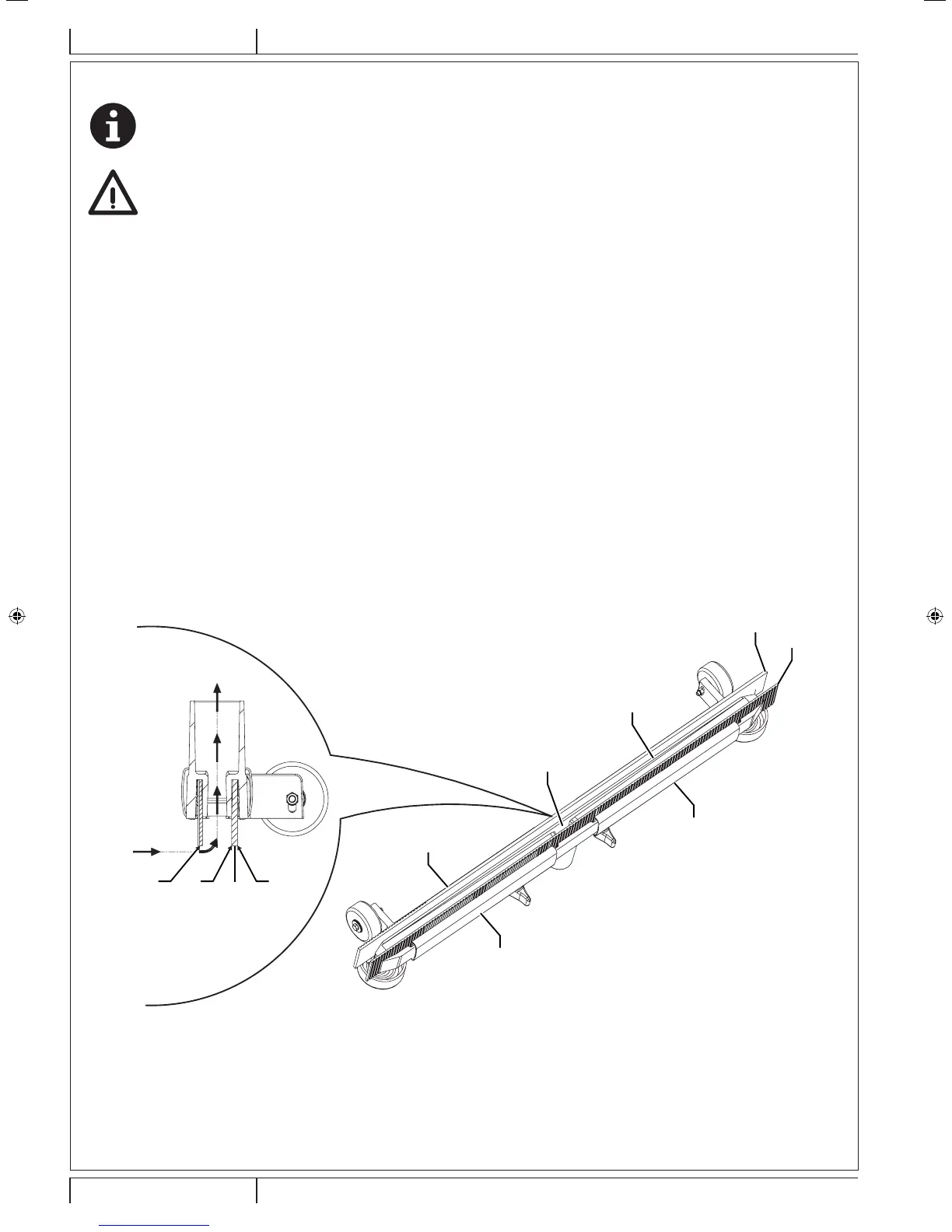

Figura 7
P100629
