Clarke Vantage 17 E - Schéma Électrique; Connexion a Terre

MODE D’EMPLOI FRANÇAIS
9099653000 - VANTAGE 17 E 55

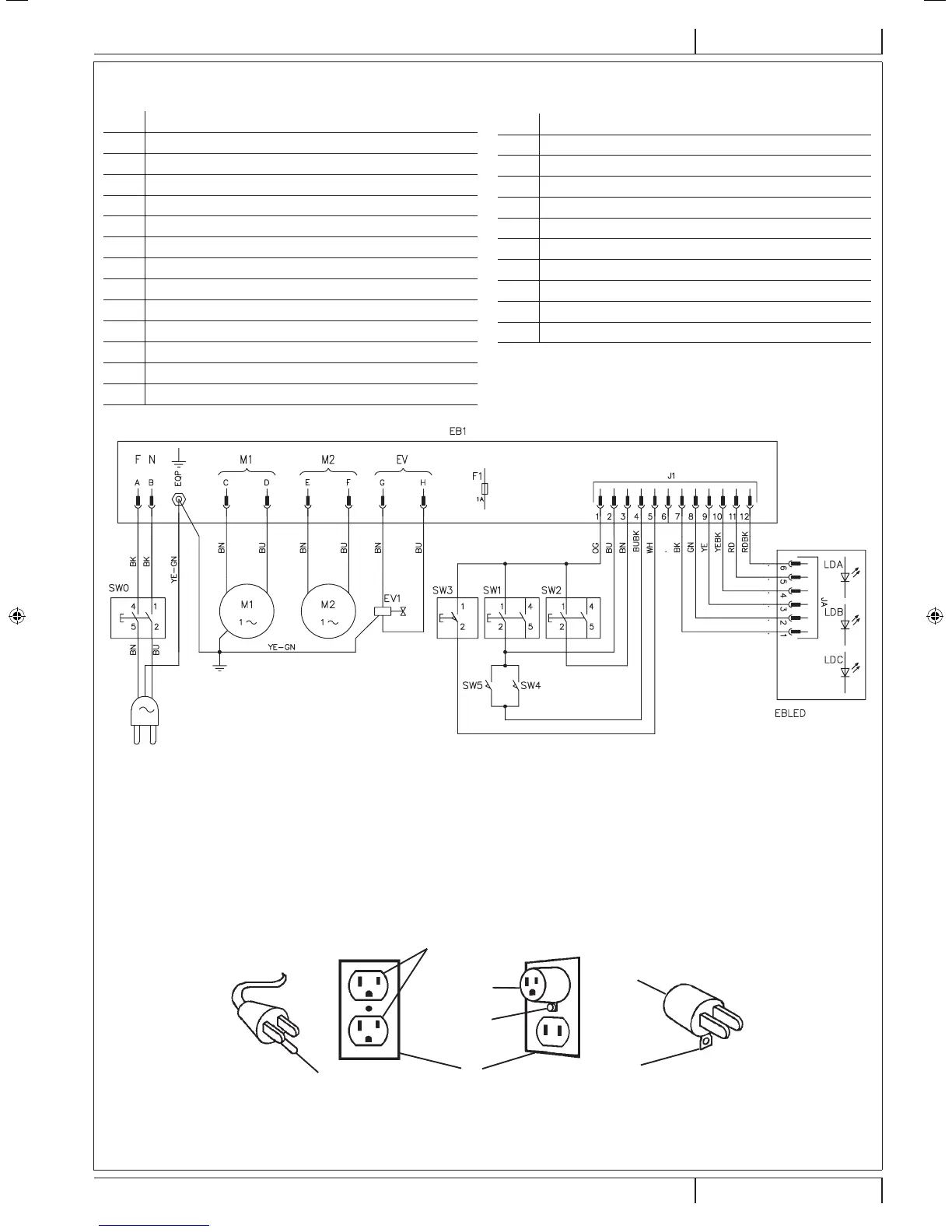

SCHÉMA ÉLECTRIQUE
Légende
EB1 Carte électronique de tableau de bord
EBLED Carte DEL
EV1 Électrovanne solution
F1 Fusible circuit de signal
LDA DEL vert
LDB DEL vert / jaune
LDC DEL vert / rouge
M1 Moteur brosse
M2 Moteur système d’aspiration
SW0 Interrupteur général
SW1 Interrupteur brosse
SW2 Interrupteur système d’aspiration
SW3 Interrupteur débit solution
SW4,5 Interrupteur de validation brosse
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
P100657
CONNEXION A TERRE
(Voir Fig. 2)
A) Broche de mise à la terre
B) Prise électrique de terre
C) Boîte de sortie mise à la terre
D) Adaptateur
E) Vis métallique
F) Adaptateur
G) Vis de mise à la terre
A
B
C
D
E
F
G
Figure 2
S310183B
