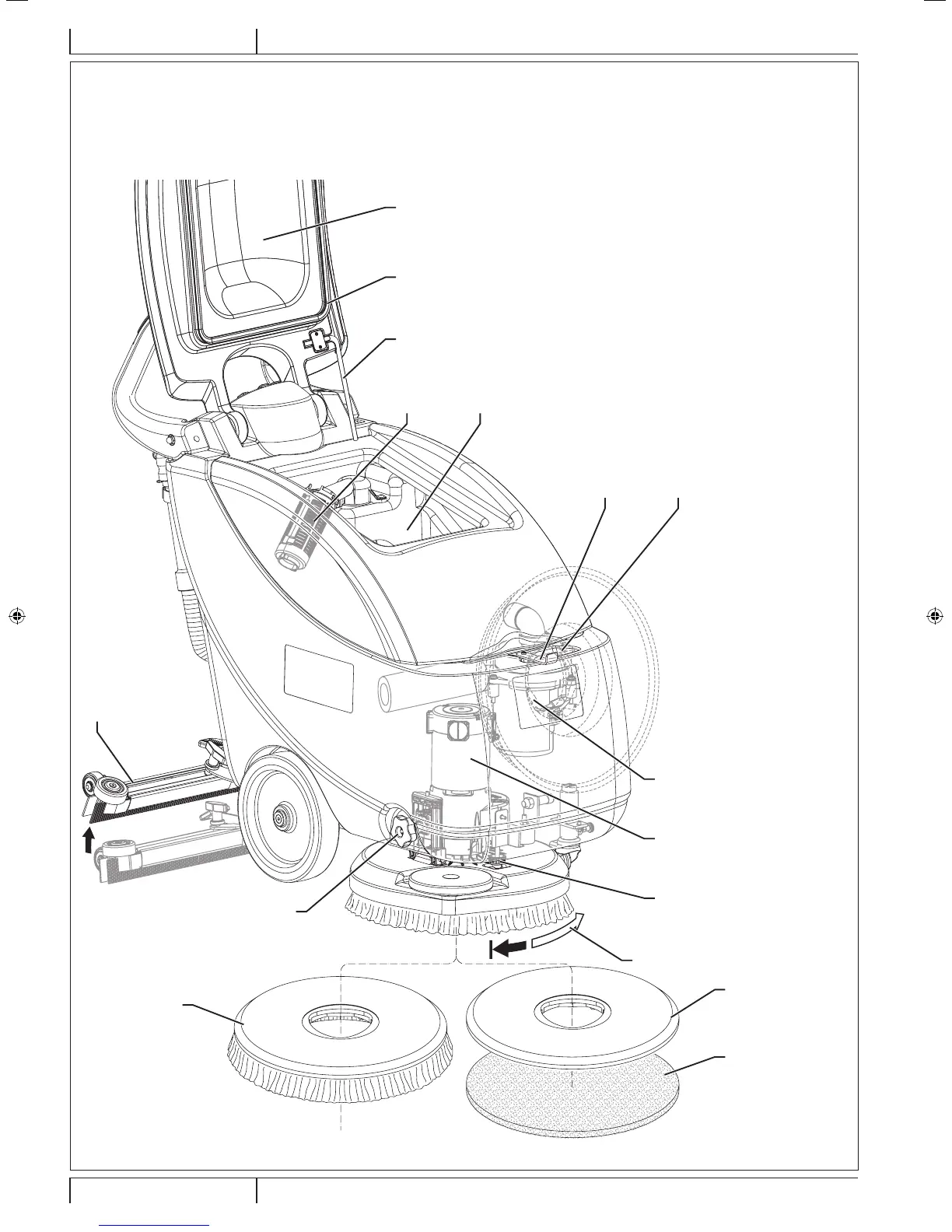

STRUCTURE DE LA MACHINE (suite)
31. Couvercle réservoir eau de récupération (ouvert)
32. Joint d’étanchéité couvercle réservoir eau de récupération
33. Support avant brosse / plateau support disque
34. Compartiment réservoir eau de récupération
35. Goulotte de remplissage réservoir solution
36. Grille d’aspiration avec fermeture automatique à otteur
37. Tige de sécurité du couvercle ouvert
38. Moteur système d’aspiration
39. Moteur brosse / plateau support disque
40. Manette de réglage avance rectilinéaire machine
41. Bouton de réglage vitesse d’avance machine
42. Brosse
43. Plateau support disque
44. Disque
45. Sens de rotation brosse
46. Embouchure en position soulevée
