Compass Exo 500 - Page 35

27
10 20 30 40 50
Page 27
INNER FRAME 4
Pos.
Description
Qty.
Part number
1
Parts from STEP26
1
2
frame spacer
3
03-0031
3
servo spacer
3
03-0041
4
cap socket head bolt M2.5x6
9
80-2506SS
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

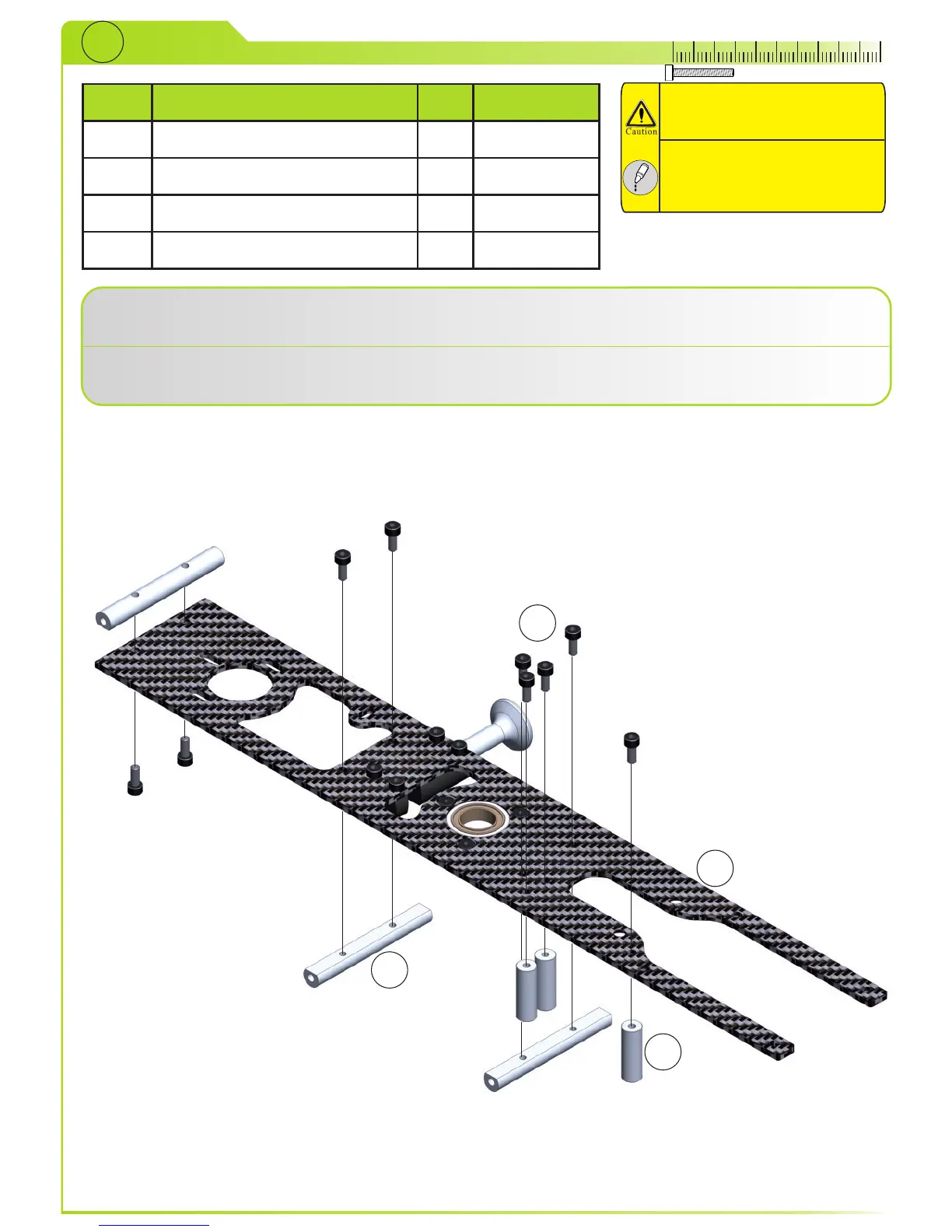

Mount frame spacers (2) and servo spacers (3) with bolts (4) to cf plate, parts from
STEP26 (1).
Montieren Sie die Abstandshalter (2,3) mit den Schrauben (4) an die CFK-Platte aus
STEP26 (1).
1
2
3
4
