26
10 20 30 40 50
Page 26

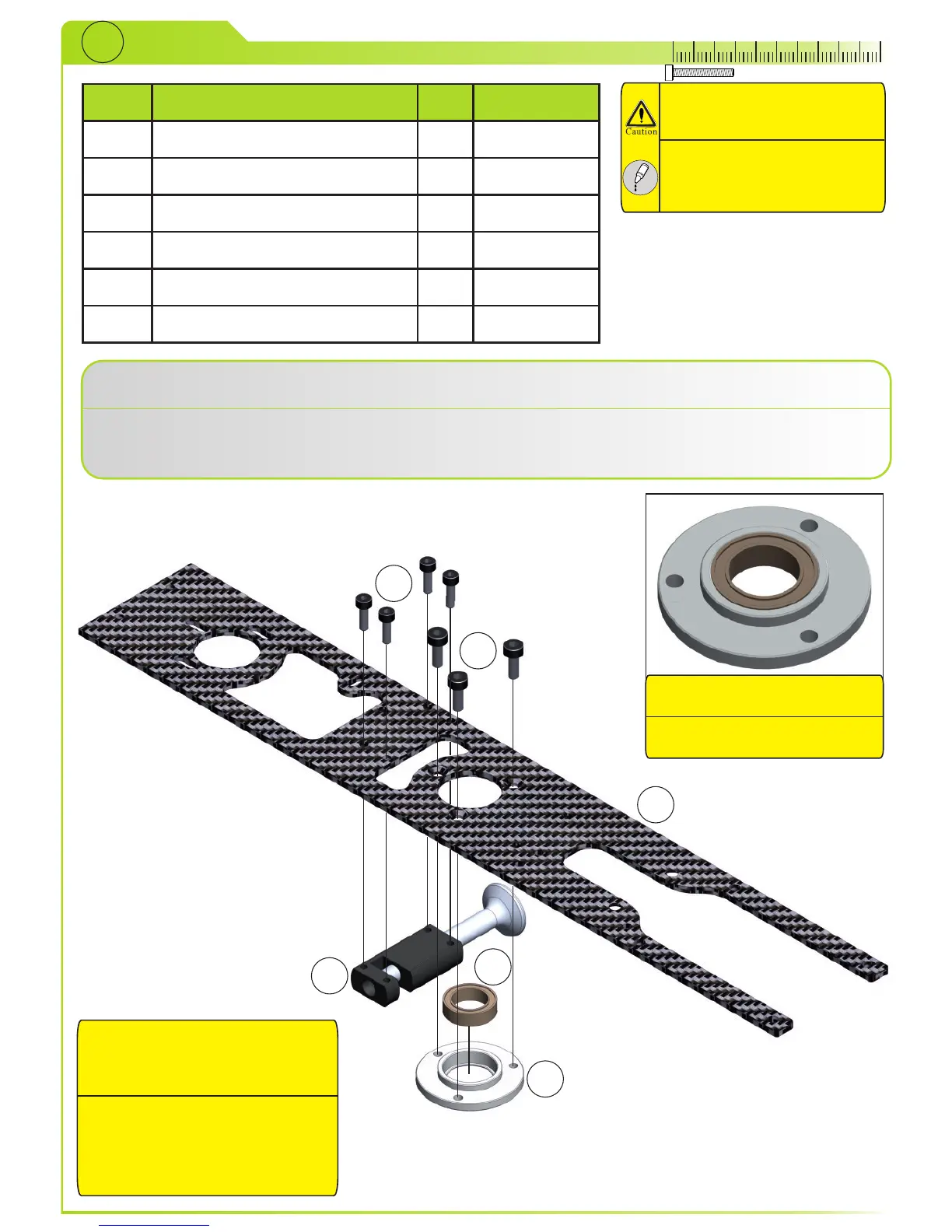

INNER FRAME 3
Pos.
Description
Qty.
Part number
1
lower inner cf plate
1
03-1008
2
Parts from STEP23
1
3
lower bearing block
1
03-0035
4
radial bearing 10x15x4
1
60-10154
5
cap socket head bolt M2.5x8
4
80-2508SS
6
cap socket head bolt M3x8
3
80-0308SS
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Press bearing (4) into bearing block (3). Mount bearing block (3) and parts from STEP23 (2) to
lower inner cf plate (1).
Pressen Sie das Radialkugellager (4) in den unteren Lagerbock (3). Montieren Sie den Lagerbock (3)
und die Teile aus STEP23 (2) unter die CFK-Platte (1).
1
2
3
4
5
6
Double-check alignment of the battery
lock! Otherwise you will have to de-
assemble many steps afterwards to
correct it!
Prüfen Sie die Ausrichtung des Akku-
Schnellverschlusses doppelt!
Andernfalls müssen Sie viele
Baugruppen wieder zerlegen um den
Fehler zu korrigieren!
Preassembled at factory.
Bereits vormontiert.
