Crouzet CTR48 Series User Manual

10

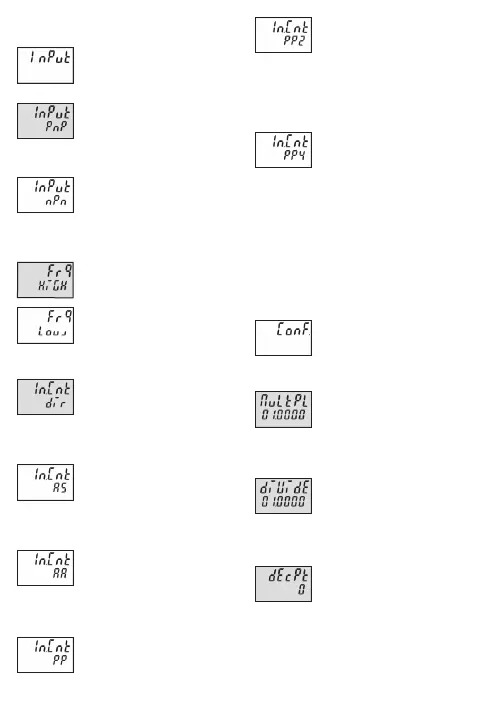

6.8.3.2 Menu principal des entrées de
signal et de commande
Menu principal de programma-
tion des entrées de signal et de
commande
Polarité d’entrée
PnP : commutation positive
commune pour toutes les en-
trées
nPn : commutation à 0V
commune pour toutes les en-
trées
Filtre pour les entrées de signal
Inp A et Inp B
Fréquence de comptage maxi-
male
atténuée à env. 30 Hz
(pour une commande par des
contacts mécaniques)
Type d’entrée pour le comptage
Comptage/Sens de comp-
tage*
INP A : Entrée de comptage
INP B : Entrée de sens de
comptage
Comptage différentiel [A – B]
INP A : Entrée de comptage
add.
INP B : Entrée de comptage
soustr.
Totalisation [A + B]
INP A: Entrée de comptage
add.
INP B: Entrée de comptage
add.
Discriminateur de phase*
INP A : Entrée de comptage 0°
INP B : Entrée de comptage 90°
Discriminateur de phase
avec doublement des impul-
sions*
INP A : Entrée de comptage 0°
INP B : Entrée de comptage 90°
Chaque front de INP A est
compté
Discriminateur de phase avec
quadruplement des impul-
sions*
INP A : Entrée de comptage 0°
INP B : Entrée de comptage 90°
Chaque front de INP A et de
INP B est compté.
* ne s’applique pas à l’opération de sortie
Totalisateur multifonctions
6.8.3.3 Menu principal de configuration
Menu principal d’adaptation
des impulsions d’entrée et de
l’affichage
Facteur de multiplication
Facteur de multiplication régla-
ble de 00.0001 à 99.9999. Le
réglage 00.0000 n’est pas ac-
cepté
Facteur de division
Facteur de division réglable de
01.0000 à 99.9999.
Le réglage <01.0000 n’est pas
accepté
Réglage du point décimal
Point décimal (affichage uni-
quement)
0 pas de décimale
0.0 1 décimale
0.00 2 décimales
0.000 3 décimales
0.0000 4 décimales
0.00000 5 décimales
