español

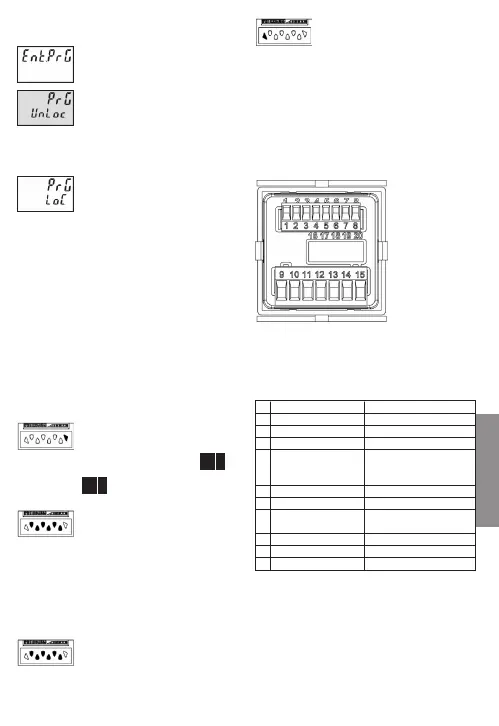

6.8.9 Menú principal de bloqueo de la
programación
Menú principal de bloqueo de
la programación
Acceso al modo programación
durante el funcionamiento: pul-
sar simultáneamente las te-
clas Reset y Prog/Mode
durante 3 segundos.
Acceso al modo programa-
ción: pulsar simultáneamente
las teclas Reset y Prog/Mode
dentro de los 15 segundos si-
guientes a la puesta bajo ten-
sión.
6.9 Ajuste de las preselecciones
6.9.1 Ajuste a través de las teclas de
décadas
En el modo de funcionamiento se muestra
siempre la preselección principal en la
línea inferior. Excepción son las operacio-
nes de salida bCrSA0, bCrSA2, bCrS0,
bCrSP2, tCrSA0, tCrSA2, tCrS0, tCrSP2 y
el Totalizador multifunciones.
Accionar la tecla Prog/modo
hasta que se muestre la pre-
selección a modificar, o
.
Accionar cualquier tecla de
décadas.
(en función de la validación del
bloqueo de la programación
de las preselecciones:
unloc = editable
loc = bloqueado
locti = >10 seg. editable)

➯ La visualización se conmuta
al modo de edición
PR 1
PR 2
Ajustar con las teclas de dé-
cadas el valor de preselec-
ción deseado. Unos 3 s
después de que se ha accio-
nado por última vez las te-
clas de décadas o la tecla de
Reset se recoge el nuevo
valor de preselección y se
vuelve al modo de funciona-
miento.
7. Conexiones
7.1 Entradas/salidas de señal y
de mando
N° Denominación Función
1 AC : 24 VDC/50 mA Salida de tensión de
DC:U
B
paso alimentación para un
en bucle sensor
2 GND (0 VDC) Conexión conjunta de
entradas de señal y de
mando
3 INP A Entrada de señal A
4 INP B Entrada de señal B
5 RESET Entrada de recoloca-
ción
6 GATE Entrada de puerta
7 OUT1* Salida de transistor 1
8 OUT 2 Salida de transistor 2
* NC: no disponible para el CTR48 con 1 prese-
lección: no debe ser conectado en este aparato
