4
italiano
natore di potenza. I lavori d’in-
stallazione o di manutenzione
devono essere realizzati da un
personale qualificato.
Indicazioni relative alla resistenza alle
interferenze
Tutti i collegamenti sono protetti contro le
interferenze esterne. Scegliere il luogo
d’utilizzo in modo che le interferenze indut-
tive o capacitive non possano colpire l’ap-
parecchio od i cavi collegati a
quest’ultimo! Uno schema di cablaggio ap-
propriato consente di ridurre le interfe-
renze (dovute per esempio ad
alimentazioni a commutazione, motori, va-
riatori o contattori ciclici).
Misure da prendere:
Per le linee di segnale e di comando, utiliz-
zare solo del cavo schermato. Collegare la
schermatura da entrambi i lati. Sezione
minima della treccia dei conduttori 0,14
mm².
Il collegamento della schermatura alla
compensazione di potenziale deve essere
il più corto possibile e realizzato su una
grande superficie (bassa impedenza).
Collegare le schermature al pannello solo
se quest’ultimo è anche corredato di
messa a terra. L’apparecchio deve essere
inserito il più lontano possibile da linee
sottoposte ad interferenze.
Evitare di posizionare i conduttori in paral-
lelo con dei conduttori di energia.
I conduttori ed i loro isolamenti devono
soddisfare i campi di temperatura e di ten-
sione previsti.

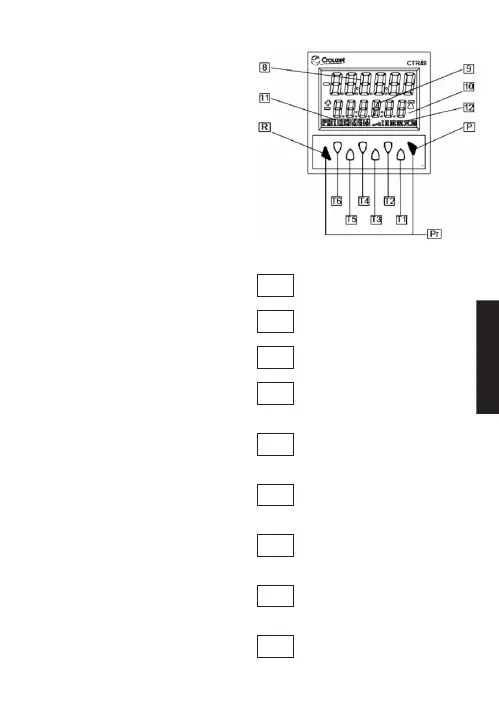

3. Visualizzazione/Organi di
comando
Tasti delle decadi T1…T6
Tasto Prog/Modo
Tasto Reset
Valore corrente del
conteggio/Contatore principale
Valore di preselezione/Somma to-
tale/Contatore di lotti
Indicazione di funzionamento
/contatore orario)
Indica il valore di preselezione vi-
sualizzato
Indica l’uscita di preselezione at-
tiva
Tast ne necessari per la program-
mazione dei parametri (su fondo
grigio)
T1– 6
P
R
8
9
10
11
12
PR
