Crouzet CTR48 Series - Collegamento; Ingressi;Uscite DI Segnale E DI Comando; Menù Principale DI Blocco Della Programmazione; Regolazione Della Preselezione

unloc = editabile
loc = bloccato
locti = >10s editabile)
➯ La visualizzazione passa in modalità
Edit
Regolare la preselezione con
l’ausilio dei tasti delle decadi
La nuova preselezione viene
presa in considerazione circa
3 sec. dopo l’ultima azione sui
tasti delle decadi o quando il
tasto Reset viene premuto, poi
l’apparecchio ritorna in moda-
lità di funzionamento.

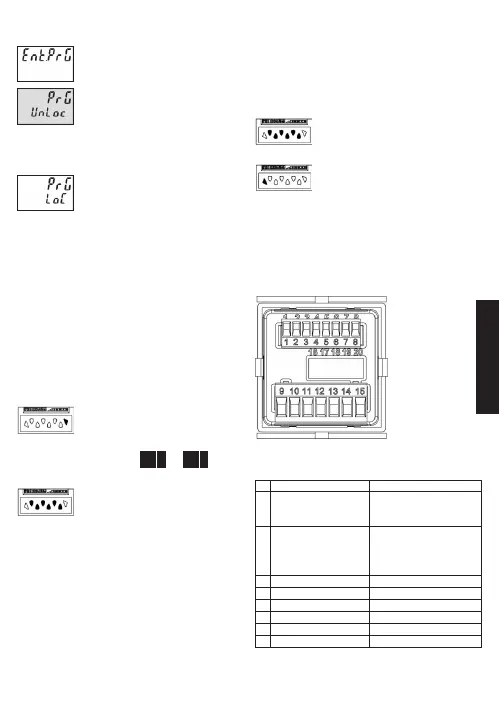

7. Collegamento
7.1 Ingressi/uscite di segnale e di
comando
N° Designazione Funzione
1 AC : 24 VDC/50 mA Uscita di tensione
DC: U
B
passante d’alimentazione per
sensore
2 GND (0 VDC) Connessione comune
per gli ingressi di se-
gnale
e di comando
3 INP A Ingresso di segnale A
4 INP B Ingresso di segnale B
5 RESET Ingresso di ripristino
6 GATE Uscita transistore 1
7 OUT1* Uscita transistore 2
8 OUT 2 Transistor output 2
* NC not available on CTR48 with 1 preset, shall
not be connected
16
italiano
6.8.9 Menù principale di blocco della
programmazione
Menù principale di blocco della
programmazione
Richiamo della programma-
zione durante il funziona-
mento: premere
contemporaneamente i tasti
Reset e Prog/Mode per 3 sec.
Richiamo della programma-
zione: premere contempora-
neamente i tasti Reset e
Prog/Mode entro 15 sec dopo
la messa sotto tensione
6.9 Regolazione della preselezione
6.9.1 Regolazione tramite i tasti delle
decadi
In modalità di funzionamento, la linea infe-
riore visualizza sempre la preselezione
principale, tranne nel caso delle opera-
zioni di uscita bCrSA0, bCrSA2, bCrS0,
bCrSP2, tCrSA0, tCrSA2, tCrS0, tCrSP2 e
Totalizzatore multifunzione
Premere il tasto Prog/Modo
fino a quando il display non vi-
sualizza la preselezione da
modificare o .
Premere uno dei tasti delle de-
cadi. (A seconda della valida-
zione del blocco della
programmazione per le prese-
lezioni:
PR 1 PR 2
