4. Entrées
4.1 INP A, INP B
Entrées de signal : fonction suivant le
mode opératoire.
Compteur d’impulsions :
entrées de comptage
Fréquencemètre : entrées de fréquence
Compteur horaire : entrée de Marche ou
entrées de
Marche/Arrêt
4.2 RESET
Entrée de reset dynamique.
Compteur d’impulsions :
entrée de RESET
Fréquencemètre : sans fonction
Compteur horaire : entrée de RESET
4.3 GATE
Entrée de porte statique:
Compteur d’impulsions :
pas de comptage si
active
Fréquencemètre : pas de comptage si
active
Compteur horaire : fonction mémoire
d’affichage : tant que
cette entrée est ac-
tive, le comptage ne
s’affiche pas. La nou-
velle valeur est mise
à jour sur l’afficheur
à l’arrêt du comp-
tage.
5. Sorties
5.1 Sortie 1
Relais à contact de travail sec et transistor
PNP (n’existe pas sur les appareils à une
présélection)
5.2 Sortie 2
Relais à contact inverseur sec et transistor
PNP (sortie 1 pour les appareils à une
présélection)
5.3 Sorties actives
Une sortie active est indiquée sur l’affi-
chage par ou .
Pour des circuits de sécurité, il est possi-
ble d’inverser les sorties par relais ou tran-
sistor, c’est-à-dire que les relais sont mis
hors tension ou les transistors sont blo-
qués lorsque les présélections sont at-
teintes. Pour cela, les paramètres S1 et S2
doivent être réglés sur dans le cas
d'un signal permanent et sur ou
dans le cas d’un signal fugitif.
6. Programmation
6.1 Appel du mode Programmation
interdit: (paramètre « Ent.PRG
Loc ») presser en même
temps les touches Reset et
Prog/Mode dans les 15 se-
condes suivant la mise sous
tensionpermis: (paramètre «
Ent.PRG UnLoc ») presser en
même temps les touches
Reset et Prog/Mode pendant
3 secondes
(Voir le paramètre 6.8.4.7 Blocage de la
programmation)

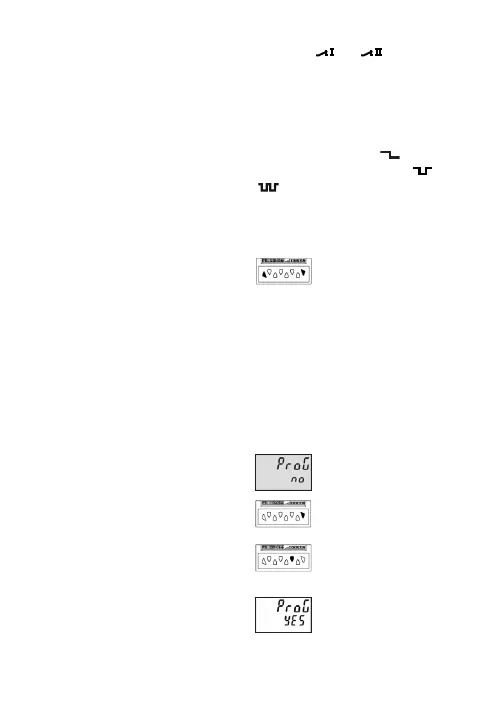

➯ L’appareil affiche la de-
mande de confirmation
La touche Prog/Mode permet
de quitter la programmation.
La touche T2 permet de choi-
sir de continuer la programma-
tion
➯ L’appareil affiche la de-
mande de confirmation
To Next Page
