4
español
Observaciones sobre la inmunidad a
las interferencias
Todas las conexiones están protegidas
frente a interferencias externas. El lugar
de colocación debe elegirse de tal modo
que las interferencias inductivas o capaci-
tivas no puedan afectar al aparato o sus
conexiones! Mediante un cableado y guía
adecuada del cable se pueden reducir las
interferencias (p. ej., bloques de alimenta-
ción, motores, reguladores o contactores
cadenciados.
Medidas necesarias:
Emplear sólo cable blindado para las líneas
de señales y de mando. Conectar el blin-
daje del cable a ambos lados. Sección de
la trenza de los hilos min. 0,14 mm².
La conexión del blindaje en la compensa-
ción de potencial debe realizarse lo más
corta y de mayor superficie posible (baja
impedancia).
Una los blindajes con el cuadro de mando
sólo si éste está con toma a tierra.
El aparato se debe montar a la mayor dis-
tancia posible de cables que están someti-
dos a interferencias. Evitar guías de cables
paralelas a líneas de energía.Los cables y
su aislamiento tienen que corresponder a
la gama de temperaturas y tensiones pre-
vistas.

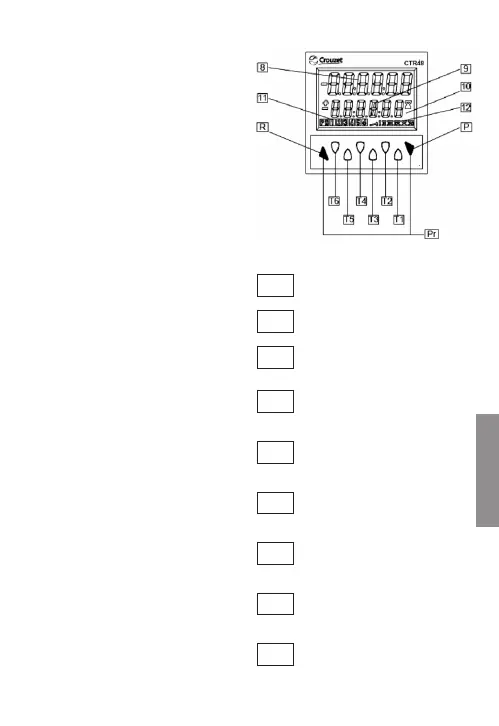

3. Visualización/Órganos
de mando
Teclas de décadas T1…T6
Tecla Prog/Mode
Tecla Reset
Valor de conteo actual/ contador
principal
Valor de preselección suma
total/contador de lotes
Indicación de funcionamiento del
contador horario
Indica qué valor de preselección
se muestra
Indica que salida de preselección
está activa
Teclas necesarias para la progra-
mación de los parámetros (con
fondo gris)
T1– 6
P
R
8
9
10
11
12
PR
