5
4. Ingressi
4.1 INP A, INP B
Ingressi di segnale: funzione secondo la
modalità operativa.
Contatore di impulsi: ingressi di conteggio
Frequenzimetro: ingressi di frequenza
Contatore orario: ingresso Start o
ingressi Start/Stop
4.2 RESET
Ingresso di ripristino dinamico.
Contatore di impulsi: ingresso di RESET
Frequenzimetro: senza funzione
Contatore orario: ingresso di RESET
4.3 GATE
Ingresso di gate statico:
Contatore di impulsi: nessun conteggio
mentre attivo
Frequenzimetro: nessun conteggio
mentre attivo
Contatore orario: funzione di memoria
per la visualizza-
zione: il conteggio
non viene visualiz-
zato mentre è attivo.
Il nuovo valore si vi-
sualizza quando il
conteggio si ferma
5. Uscite
5.1 Uscita 1
Relè con contatto di chiusura senza po-
tenziale e transistore PNP (non esiste sui
contatori con 1 preselezione)
5.2 Uscita 2
Relè con contatto di scambio senza poten-
ziale e transistore PNP (diventa l’uscita1
sui contatori con 1 preselezione)

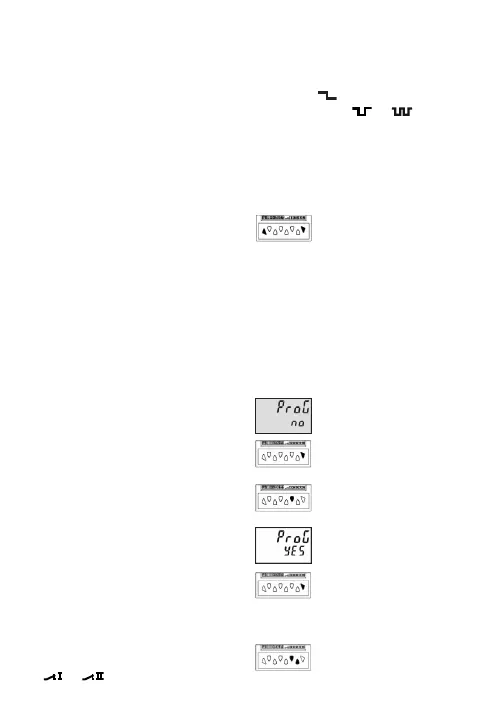

5.3 Uscite attive
Un’uscita attiva è visualizzata sul display
con o .
Nei circuiti di sicurezza, è possibile inver-
tire le uscite con relè o con transistore,
vale a dire che i relè sono messi fuori ten-
sione o i transistori sono bloccati al rag-
giungimento delle preselezioni. Per
questo, i parametri S1 e S2 devono essere
regolati su nel caso di un segnale
permanente e su o nel caso di
un segnale temporaneo.
6. Programmazione
6.1 Richiamo della modalità Program-
mazione
bloccata: (parametro “Ent.PRG
Loc”) premere contempora-
neamente i tasti Reset e
Prog/Modo entro 15 secondi
dopo la messa sotto tensione
del contatore libera: (parame-
tro “Ent.PRG UnLoc“) premere
contemporaneamente i tasti
Reset e Prog/Modo per 3 se-
condi(vedi paragrafo 6.8.4.7
Bloccaggio della programma-
zione)
➯ Il display visualizza la ri-
chiesta di conferma
Il tasto Prog/Modo consente di
uscire dalla programmazione.
Il tasto T2 consente di conti-
nuare la programmazione
➯ Il display visualizza la ri-
chiesta di conferma
Per passare ai menù princi-
pali, premere il tasto
Prog/Modo
6.2 Richiamo dei menù principali
Con i tasti T2 (in avanti) e T1
(in dietro) si possono selezio-
nare i menù
