Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Stör-
einflüsse geschützt. Der Einsatzort ist so
zu wählen, dass induktive oder kapazitive
Störungen nicht auf das Gerät oder des-
sen Anschlussleitungen einwirken können!
Durch geeignete Kabelführung und Ver-
drahtung können Störeinflüsse (z.B. von
Schaltnetzteilen, Motoren, getaktete Reg-
lern oder Schützen) vermindert werden.
Erforderliche Maßnahmen:
Für Signal- und Steuerleitungen nur ge-
schirmtes Kabel verwenden. Kabelschirm
beidseitig auflegen. Litzenquerschnitt der
Leitungen min. 0,14 mm².
Der Anschluss der Abschirmung an den
Potentialausgleich muss so kurz wie mög-
lich und großflächig (niederimpedant) erfol-
gen.
Verbinden Sie die Abschirmungen nur mit
der Schalttafel, wenn diese auch geerdet
ist.
Das Gerät muss in möglichst großem Ab-
stand von Leitungen eingebaut werden, die
mit Störungen belastet sind.
Leitungsführungen parallel zu Energielei-
tungen vermeiden.
Leitungen und deren Isolierungen müssen
dem vorgesehenen Temperatur- und Span-
nungsbereich bereich entsprechen.

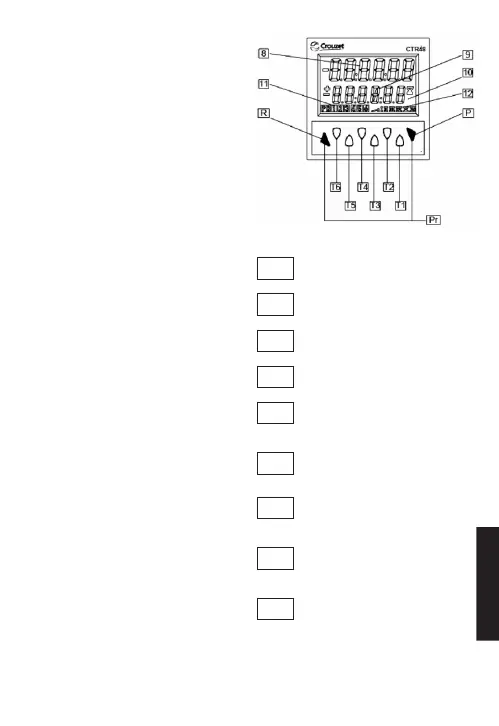

3. Anzeige/Bedienelemente
Dekadentaste T1…T6
Prog/Mode-Taste
Reset-Taste
Aktueller Zählwert/Hauptzähler
Vorwahlwert / Gesamtsumme /
Batchzähler
Laufanzeige beim Zeitzähler
zeigt an, welcher Vorwahlwert
angezeigt wird
zeigt an, welcher Vorwahlwert
aktiv ist
Zur Programmierung der
Parameter benötigte Tasten
(grau hinterlegt)
T1– 6
P
R
8
9
10
11
12
PR
