5
4.3 GATE
Entrada de puerta estática:
Contador de impulsos:
ningún conteo mien-
tras esté activa
Frecuencímetro: ningún conteo mien-
tras esté activa
Contador horario: función memoria de
visualización: mien-
tras esté activa el
conteo no se visua-
liza. El nuevo valor se
actualizará en el vi-
sualizador cuando se
detenga el conteo.
5. Salidas
5.1 Salida 1
Relé con contacto de cierre seco y transis-
tor PNP (no existe en los contadores de
una preselección)
5.2 Salida 2
Relé con contacto inversor seco y transis-
tor PNP (salida 1 en los contadores de
una preselección)
5.3 Salidas activas
Una salida activa se muestra en la panta-
lla con o . Para circuitos de se-
guridad se pueden invertir las salidas de
relé o de transistor, es decir, los relés
están puestos fuera de tensión o los tran-
sistores están bloqueados al alcanzar las
preselecciones. Para ello, los parámetros
S1 y S2 se tienen que ajustar en señal
permanente a y en señal transitoria a
o .

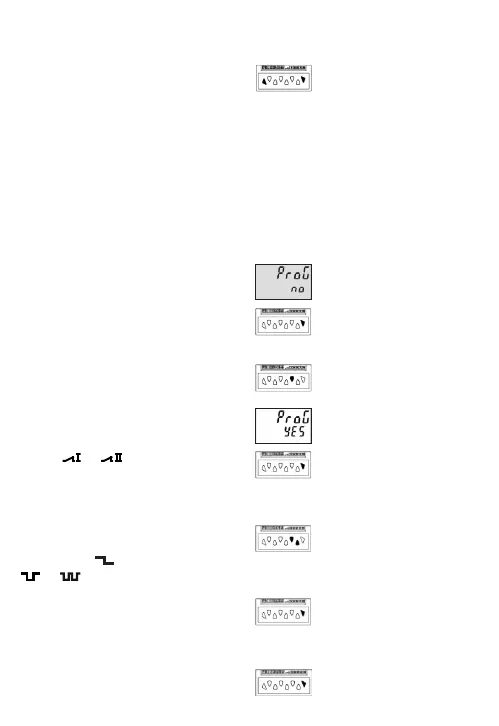

6. Programación
6.1 Inicio de la programación
prohibido: (parámetro
“Ent.PRG Loc”) pulsar al
mismo tiempo las teclas Reset
y Prog/Mode dentro de los 15
segundos siguientes a la
puesta bajo tensión autorizado:
(parámetro “Ent.PRG UnLoc”)
pulsar al mismo tiempo las te-
clas Reset y Prog/Mode du-
rante 3 segundos
(Ver el párrafo 6.8.4.7: Bloqueo de la
programación)
➯ En la pantalla aparece la
pregunta de seguridad
Con la tecla Prog./Modo se
puede abandonar la progra-
mación.
Con la tecla T2 se selecciona
seguir con la programación
➯ En la pantalla aparece la
pregunta de seguridad
Entrada en los menús princi-
pales accionando la tecla
Prog./Modo
6.2 Selección de los menús principales
Los menús se seleccionan con
las teclas T2 (adelante) y T1
(atrás)
6.3 Entrada en un submenú
Con la tecla Prog./Modo se
abre el submenú y se muestra
el primer punto del menú.
6.4 Selección de los puntos del menú
Con la tecla Prog/Modo se se-
lecciona un punto del menú
dentro del submenú.
