16
deutsch
6.9 Vorwahleinstellung
6.9.1 Einstellung über Dekadentaster
Im Betriebsmode wird in der unteren Zeile
immer die Hauptvorwahl angezeigt. Aus-
nahme sind die Ausgangsoperationen
bCrSA0, bCrSA2, bCrS0, bCrSP2,
tCrSA0, tCrSA2, tCrS0, tCrSP2 und Multi-
funktionssummenzähler
Prog/Mode-Taste betätigen bis
die zu ändernde Vorwahl
oder angezeigt wird.
Beliebige Dekadentaste betäti-
gen. (Abhängig der Freigabe
von der Programmiersperre für
die Vorwahlen:
unloc = editierbar
loc = gesperrt
locti = >10s editierbar)
➯ Anzeige schaltet in den Editiermode
Mit Dekadentasten gewünsch-
ten Vorwahlwert einstellen
Ca. 3 s nach dem letzten Betä-
tigen der Dekadentasten oder
durch Betätigen der Reset-
Taste wird der neue Vorwahl-
wert übernommen und in den
Betriebsmode zurück geschal-
tet.

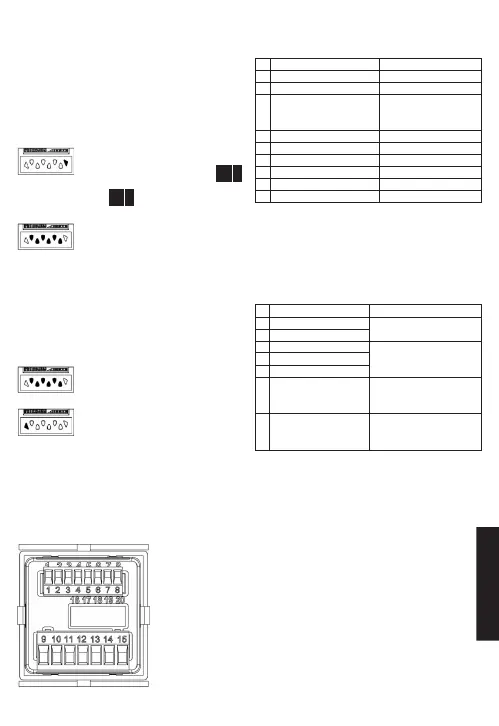

7. Anschlussbelegung
PR 1
PR 2
7.1 Signal- und Steuereingänge/
Ausgänge
N° Benennung Funktion
1 AC : 24 VDC/50 mA Ausgang Sensorver-
DC: U
B
durchgeschleift sorgungsspannung
2 GND (0 VDC) Gemeinsamer An-
schluss Signal- und
Steuereingänge
3 INP A Signaleingänge A
4 INP B Signaleingänge B
5 RESET Rücksetzeingang
6 GATE Toreingang
7 OUT1* Transistorausgang 1
8 OUT 2 Transistorausgang 2
* NC not available on CTR48 with 1 preset, shall
not be connected
7.2 Spannungsversorgung und
Ausgänge
7.2.1 Ausführung mit Relais
N° Benennung Funktion
9 Relaiskontakt C.1 Ausgang 1 entfällt bei
10 Relaiskontakt N.O.1 CTR48 mit 1 Vorwahl…
11 Relaiskontakt C.2
12 Relaiskontakt N.O.2 Ausgang 2
13 Relaiskontakt N.C.2
14 AC : 90..260 VAC N~
AC : 24 VAC N~ Spannungsversorgung
DC : 10..30 VDC
15 AC : 90..260 VAC L~
AC : 24 VAC L~ Spannungsversorgung
DC : GND (0 VDC)
8. Technische Daten
8.1 Allgemeine Daten
Anzeige LCD positiv oder negativ,
hinterleuchtet
2 x 6-stellig
Ziffernhöhe obere Zeile 9 mm
untere Zeile 7 mm
Sonderzeichen 2 mm
Übersteuerung
Blinken, 1 s
Untersteuerung
Zähler verliert bis 1 Dekade
keine Impulse
Datensicherung
> 10 Jahre, EEPROM
Bedienung 8 Tasten
