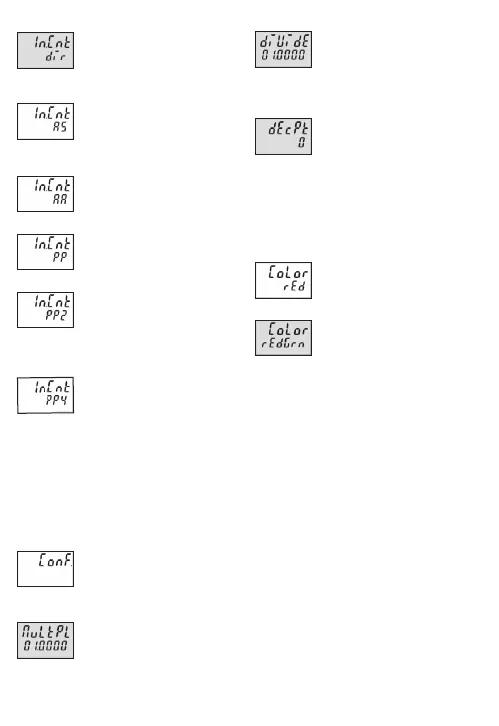

Tipo de entrada para el conteo
Conteo/Dirección de conteo
INP A: Entrada de conteo
INP B: Entrada de dirección de
conteo
Conteo diferencial [A–B]
INP A: Entrada de conteo adic.
INP B: Entrada de conteo
substr.
Totalización [A+B]
INP A: Entrada de conteo adic.
INP B: Entrada de conteo adic.
Discriminador de fase
INP A: Entrada de conteo 0°
INP B: Entrada de conteo 90°
Discriminador de fase con
duplicación de los impulsos
INP A: Entrada de conteo 0°
INP B: Entrada de conteo 90°
Se cuenta cada flanco de INP A
Discriminador de fase con
cuadruplicación de los im-
pulsos*
INP A: Entrada de conteo 0°
INP B: Entrada de conteo 90°
Se cuenta cada flanco de INP
A e INP B.
* no se aplica a la operación de salida To-
talizador multifunciones
6.8.3.3 Menú principal de configuración
Menú principal para la adapta-
ción de los impulsos de en-
trada e de la visualización
Factor de multiplicación
Factor de multiplicación ajus-
table de 00.0001 hasta
99.9999. El ajuste 00.0000 no
se recoge
Factor de división
Factor de división ajustable de
01.0000 hasta 99.9999.
El ajuste <01.0000 no se re-
coge
Ajuste del punto decimal
Punto decimal (sólo indicante)
0 sin decimales
0.0 1 decimal
0.00 2 decimales
0.000 3 decimales
0.0000 4 decimales
0.00000 5 decimales
Color de pantalla
(sólo versión roja-verde)
Color de pantalla
línea superior rojo
línea inferior rojo
Color de pantalla
línea superior rojo
línea inferior verde
6.8.3.4 Menú principal del modo de
recolocación
Seguir con párrafo 6.8.6
6.8.3.5 Preselección 1
Seguir con párrafo 6.8.7
6.8.3.6 Preselección 2
Seguir con párrafo 6.8.8
6.8.3.7 Menú principal de bloqueo de la
programación
Seguir con párrafo 6.8.9
