11
Para el control mecánico de las
entradas de señal (para el con-
trol con contactos mecánicos)

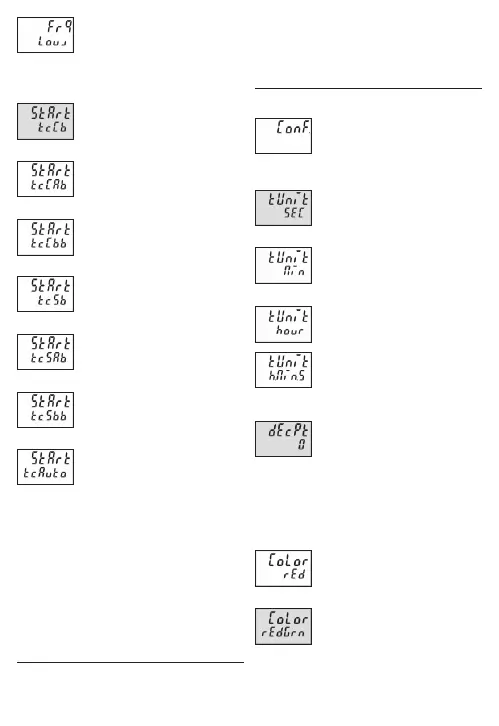

Tipo de entrada para la medición del
tiempo
Arranque/Parada: duración del
impulso en la entrada B,
medida acumulativa
Arranque: Flanco en Inp A
Parada: Flanco en Inp B
medida acumulativa
Arranque: 1. Flanco en Inp B
Parada: 2. Flanco en Inp B
medida acumulativa
Arranque/Parada: duración del
impulso en la entrada B,
medida de impulso individual
Arranque: Flanco en Inp A
Parada: Flanco en Inp B
medida de impulso individual
Arranque: 1. Flanco en Inp B
Parada: 2. Flanco en Inp B
medida de impulso individual
El contador de tiempo se reco-
loca mediante un RESET (a
cero en las operaciones de sa-
lida adicionantes, a la preselección 2 en
las operaciones de salida substraentes) y
arranca de nuevo. En las operaciones de
salida adicionantes se detiene la medición
de tiempo al alcanzar la preselección 2 y
en las operaciones de salida substraentes
al alcanzar el cero. Un RESET durante el
conteo del tiempo lo detiene asimismo.
Inp A e Inp B sin función. (Únicamente
para las operaciones de salida Conteo
adicionante o sustraente.)
La entrada Gate (puerta) tiene
una función de memoria de vi-
sualización para la función con-
tador horario: mientras esté ac-
tiva el conteo no se visualiza.
El nuevo valor se actualizará
en el visualizador cuando se
detenga el conteo.
6.8.4.3 Menú principal de configuración
Menú de parámetros para la
adaptación de los sectores de
tiempo y de la visualización
Unidad de tiempo
Unidad de tiempo segundos
El ajuste del punto decimal de-
termina la resolución
Unidad de tiempo minutos
El ajuste del punto decimal de-
termina la resolución
Unidad de tiempo horas
El ajuste del punto decimal de-
termina la resolución
Unidad de tiempo H. Min. Sec.
Ajuste del punto decimal (resolución)
Punto decimal
(determina la resolución)
0 sin decimales
0.0 1 decimal
0.00 2 decimales
0.000 3 decimales
Color de pantalla
(sólo versión roja-verde)
Color de pantalla
línea superior rojo
línea inferior rojo
Color de pantalla
línea superior rojo
línea inferior verde
