6.8.4 Zeitzähler
6.8.4.1 Hauptmenü für Ausgangsopera-
tionen
Bei Geräten mit 1 Vorwahl ist
die Hauptvorwahl Ausgang1,
bei der Beschreibung der Aus-
gangsoperationen trifft des-
halb der Text von Ausgang 2
auf diese Vorwahl zu. Bei der
Funktion Batchzähler und Ge-
samtsummenzähler ist bei Ge-
räten mit 1 Vorwahl der Batch-
bzw. Gesamtsummen-zähler
nur anzeigend
Bei Geräten mit 2 Vorwahlen
ist generell die Hauptvorwahl =
Ausgang 2. Ausgang 1 = Vor-
signal, Bei der Funktion Batch-
bzw. Gesamtsummen-zähler
wirken diese auf die Vorwahl 1.
Bei subtrahierenden Aus-
gangs-operationen wird der
Zähler durch einen Reset auf
einen neuen Vorwahlwert ge-
setzt

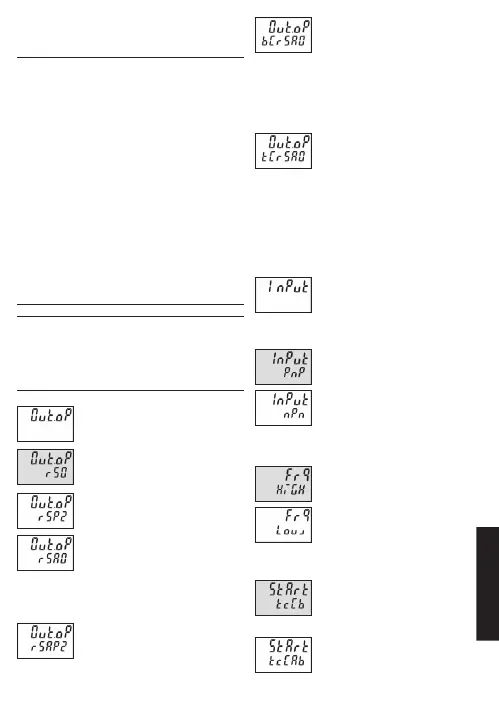

Hauptmenü zur Festlegung
der Ausgangsoperation
Addierende Zählung
Reset auf Null
Subtrahierende Zählung
Reset auf Hauptvorwahl
Addierende Zählung mit au-
tomatischem Reset
Automatischer Reset bei
Hauptvorwahl auf Null, Reset
auf Null
Subtrahierende Zählung mit
automatischem Reset
Automatischer Reset bei 0 auf
Hauptvorwahl, Reset auf
Hauptvorwahl
Addierende Zählung mit au-
tomatischem Reset und
Batchzähler
Automatischer Reset bei
Hauptvorwahl auf Null, Batch-
zähler zählt die Anzahl der
Hauptvorwahlen = 0
Addierende Zählung mit au-
tomatischem Reset und Ge-
samtsummenzähler
Automatischer Reset bei
Hauptvorwahl auf Null, Ge-
samtsummenzähler zählt alle
Zählimpulse vom Hauptzähler
6.8.4.2 Hauptmenü für die Signal- und
Steuereingänge
Hauptmenü zum Program-
mieren der Signal- und
Steuereingänge
Eingangspolarität
PnP: nach Plus schaltend
für alle Eingänge gemeinsam
nPn: nach 0 V schaltend
für alle Eingänge gemeinsam
Filter für die Signaleingänge
Inp A und Inp B
maximale Zählfrequenz
auf ca. 30 Hz bedämpft
(zur Ansteuerung mit mecha-
nischen Kontakten)
Eingangsart Zeitmessung
Start/Stop: Impulsdauer an
Eingang B, kumulierende
Messung
Start: Flanke an Eingang A
Stop: Flanke an Eingang B ku-
mulierende Messung
