12
deutsch

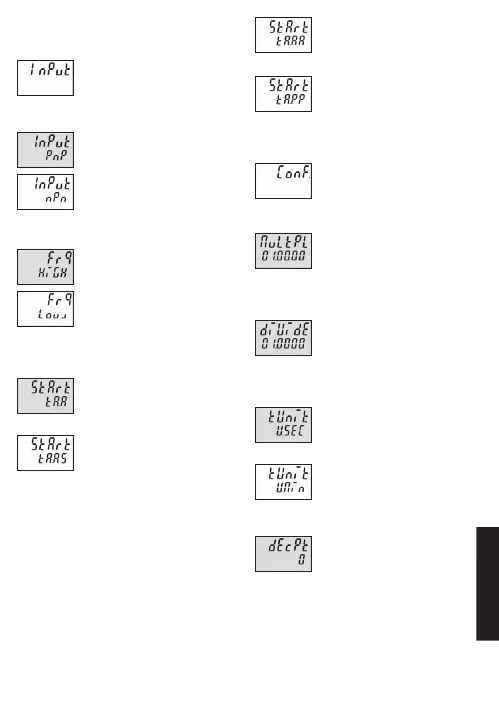

6.8.5 Tacho/Frequenzzähler
6.8.5.1 Hauptmenü für die Signal- und
Steuereingänge
Hauptmenü zum Programmie-
ren der Signal- und Steuerein-
gänge
Eingangspolarität
PnP: nach Plus schaltend
für alle Eingänge gemeinsam
nPn: nach 0V schaltend
für alle Eingänge gemeinsam
Filter für die Signaleingänge
Inp A und Inp B
maximale Zählfrequenz
auf ca. 30 Hz bedämpft
(zur Ansteuerung mit mechani-
schen Kontakten)
Eingangsart Frequenzmessung
Einfache Frequenzmessung
Inp A: Frequenzeingang
Inp B: ohne Funktion
Differenzmessung [A – B]
Inp A: Frequenzeingang A
Inp B: Frequenzeingang B
Summenmessung [A + B]
Inp A: Frequenzeingang A
Inp B: Frequenzeingang B
Frequenzmessung mit Rich-
tungserkennung [Quad]
Inp A: Frequenzeingang 0°
Inp B: Frequenzeingang 90°
6.8.5.2 Hauptmenü zur Konfiguration
Hauptmenü zur Anpassung
der Eingangsfrequenz und An-
zeige
Multiplikationsfaktor
Multiplikationsfaktor von
00.0001 bis 99.9999 einstell-
bar. Die Einstellung 00.0000
wird nicht übernommen
Divisionsfaktor
Divisionsfaktor von 01.0000
bis 99.9999 einstellbar.
Die Einstellung <01.0000 wird
nicht übernommen
Anzeigemode
Umrechnung und Anzeige der
Frequenz/Geschwindigkeit in
1/s
Umrechnung und Anzeige der
Frequenz/Geschwindigkeit in
1/min
Dezimalpunkteinstellung
Dezimalpunkt (legt die Auflö-
sung fest)
0 keine Dezimalstelle
0.0 1 Dezimalstelle
0.00 2 Dezimalstellen
0.000 3 Dezimalstellen
