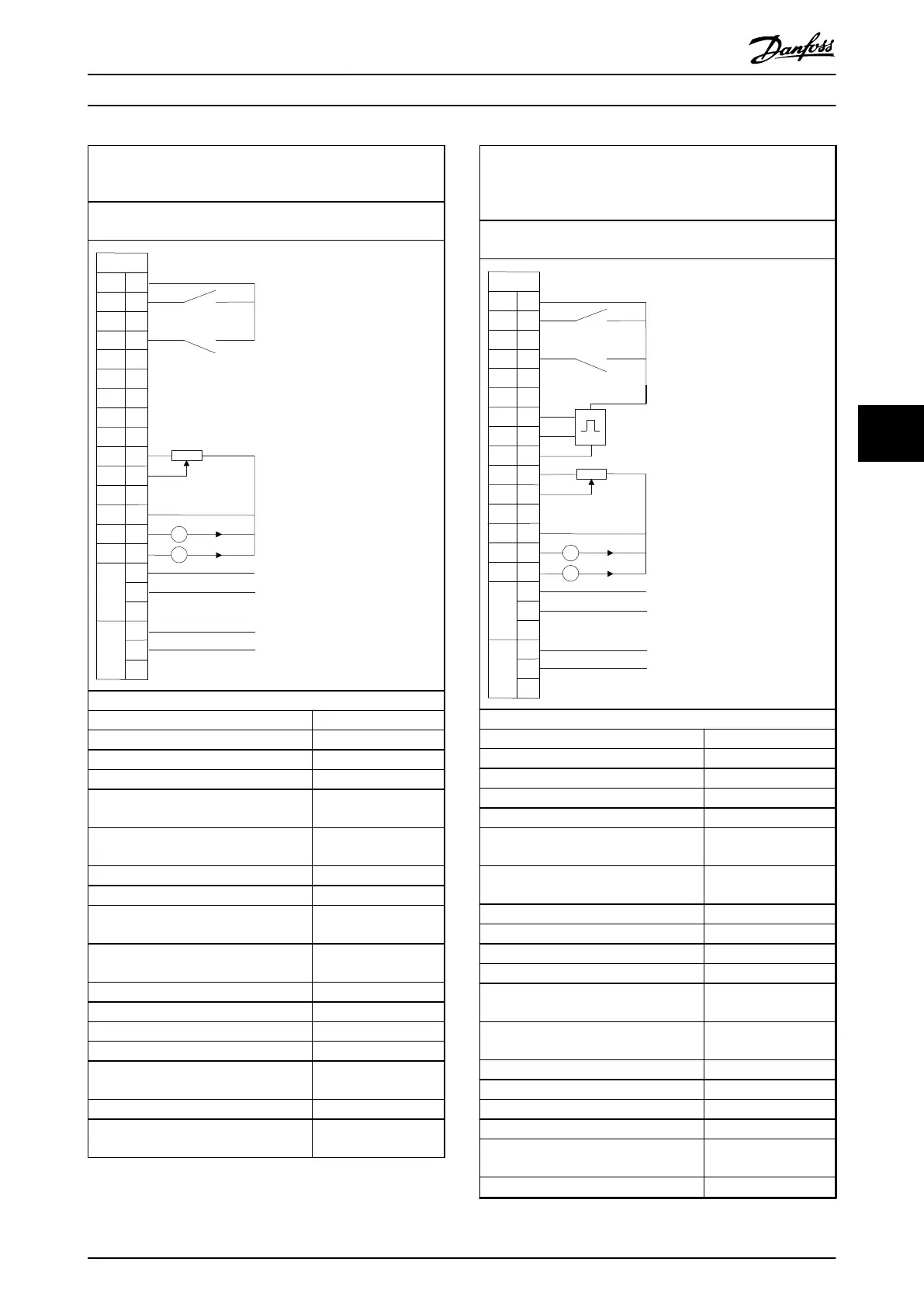

Application
Conveyors, extruders.
Parameter 0-16 Application Selection is set to [3] Speed Open Loop.
Description
For running at a stable speed by a voltage reference signal.
130BC432.11
+24V 12
DI1 18
DI2 19
DI3 27
DI4 29
DI5 3
2DI6 3
3DI7 3
1
COM 20
+10V 50
AI1
53
AI2
54
COM 55
AO1
4
5AO2 4
2
1
2
3
4
5
6
R1
R2
FC 360
Start
Coast inverse
Parameter settings
Parameter Option/value
Parameter 1-00 Conguration Mode [0] Speed Open Loop
Parameter 3-00 Reference Range [0] Min–Max
Parameter 3-15 Reference 1 Source [1] AI 53
Parameter 4-12 Motor Speed Low Limit
[Hz]
25.0 Hz
Parameter 4-14 Motor Speed High Limit
[Hz]
50.0 Hz
Parameter 5-10 Terminal 18 Digital Input [8] Start
Parameter 5-12 Terminal 27 Digital Input [2] Coast Inverse
Parameter 5-40 Function Relay (Relay 1
Selection)
[5] Running
Parameter 5-40 Function Relay (Relay 2
Selection)
[9] Alarm
Parameter 6-10 Terminal 53 Low Voltage 0.07 V
Parameter 6-11 Terminal 53 High Voltage 10 V
Parameter 6-19 Terminal 53 mode [1] Voltage Mode
Parameter 6-70 Terminal 45 Mode [0] 0–20 mA
Parameter 6-71 Terminal 45 Analog
Output
[100] Output frequency
Parameter 6-90 Terminal 42 Mode [0] 0–20 mA
Parameter 6-91 Terminal 42 Analog
Output
[103] Motor Current
Table 6.3 Speed Open Loop
Application
Machine tools, texturizers.
Parameter 0-16 Application Selection is set to [4] Simple Speed
Closed Loop.
Description
For precise speed applications with 24 V encoder feedback.
130BC433.13
+24 V 12
DI1 18
DI2 19
DI3 27
DI4 29
DI5 3
2DI6 3
3DI7 3
1
COM 20
50
AI1
53
AI2
54
COM 55
AO1
4
5AO2 4
2
1
2
3
4
5
6
R1
R2
FC 360
Start
Coast inverse
+10 V
B
A
Parameter settings
Parameter Option/value
Parameter 1-00 Conguration Mode [1] Speed Close Loop
Parameter 3-00 Reference Range [0] Min–Max
Parameter 3-15 Reference 1 Source [1] AI 53
Parameter 3-16 Reference 2 Source [11] Local Bus Ref
Parameter 4-12 Motor Speed Low Limit
[Hz]
20.0 Hz
Parameter 4-14 Motor Speed High Limit
[Hz]
50.0 Hz
Parameter 5-10 Terminal 18 Digital Input [8] Start
Parameter 5-12 Terminal 27 Digital Input [2] Coast Inverse
Parameter 5-14 Terminal 32 Digital Input [82] Encoder input B
Parameter 5-15 Terminal 33 Digital Input [81] Encoder input A
Parameter 5-40 Function Relay (Relay 1
Selection)
[5] Running
Parameter 5-40 Function Relay (Relay 2
Selection)
[9] Alarm
Parameter 6-10 Terminal 53 Low Voltage 0.07 V
Parameter 6-11 Terminal 53 High Voltage 10 V
Parameter 6-19 Terminal 53 mode [1] Voltage Mode
Parameter 6-70 Terminal 45 Mode [0] 0–20 mA
Parameter 6-71 Terminal 45 Analog
Output
[100] Output frequency
Parameter 6-90 Terminal 42 Mode [0] 0–20 mA
Applications Quick Guide
MG06A702 Danfoss A/S © 03/2017 All rights reserved. 39
