DriveRack
™
fast and slow mode of operation) and horizontal-vertical navigators, which
allow the parameter buttons (when used in program and configuration
mode) to navigate the program screen horizontally and vertically.
I
nput Meters
The 480 DriveRack™ provides the user with four independent 12 segment
Lightpipe™ input meters that range from -30 to +22 dBu. Note: These
meters are calibrated for the +22dBu setting of the gain jumpers.
Threshold Meters
The threshold meters indicate that the threshold level has been exceeded
within the dynamics section (compressor/limiter), and gain reduction is
taking place within the specific output channel.
Output Meters
The 480 DriveRack™ provides the user with eight independent 12-segment
Lightpipe™ output meters that range from -30 to +22 dBu. Note: These
meters are calibrated for the +22dBu setting of the gain jumpers.
Output Mutes
The eight output mute buttons are used for independently muting each
output on all eight outputs of the 480 DriveRack™.
Power Switch
Turns the 480 DriveRack™ on and off. Note: dbx Professional Products
recommends that power amps connected to the DriveRack™, should be
powered down prior to cycling the DriveRack™.
IEC Power Cord Receptacle
The 481 comes with an International power supply that will accept
voltages ranging from 100V-240V at frequencies from 50Hz-60Hz. An IEC
cord is included.
RS485 Control Bus Input (DB-9 connector type)
This input network connection is used to receive information being sent
from other units in the DriveRack™ network link.
RS485 Control Thru Bus (DB-9 connector type)
This Thru network connection is used to pass information to other units
in the DriveRack™ network link.

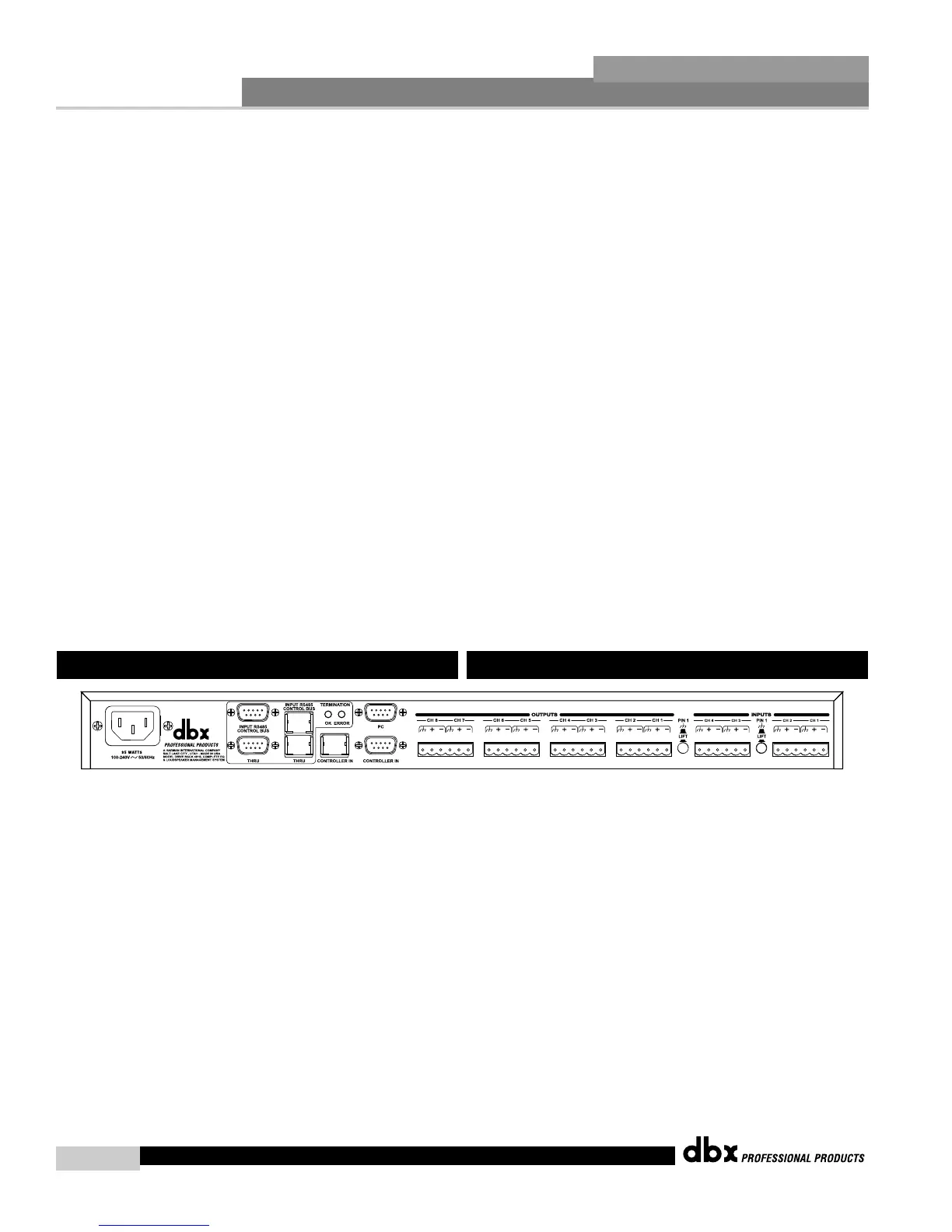

1.3 Rear Panel Connections (481)
nes sucesivas hacen que cambie del modo operativo rápido al lento y
viceversa) y navegadores horizontales-verticales, que le permite usar los
botones de parámetros (cuando los utilice en el modo de programa y de
configuración) para navegar por la pantalla de programa en horizontal y
vertical.
Medidores de entrada
El DriveRack™ 480 ofrece al usuario cuatro medidores independientes de
entrada de 12 segmentos Lightpipe™ que varían entre –30 y +22 dBu.
Nota: Estos medidores están calibrados para un ajuste de +22 dBu de los
puentes de ganancia.
Medidores de umbral
Los medidores de umbral indican que el nivel de umbral ha sido
sobrepasado en la sección de dinamismo (compresor/limitador) y que se
está produciendo una reducción de ganancia dentro del canal de salida
específico.
Medidores de salida
El DriveRack™ 480 le ofrece al usuario ocho medidores de entrada
independientes Lightpipe™ de 12 segmentos que varían entre –30 y +22
dBu. Nota: Estos medidores están calibrados para un ajuste de +22dBu de
los puentes de ganancia.
Anulaciones de salida
Los ocho botones de anulación de salida sirven para anular de forma
independiente cada una de las ocho salidas del DriveRack™ 480.
Interruptor de encendido
Enciende y apaga el DriveRack™ 480. Nota: en dbx Professional Products
le recomendamos que apague las etapas de potencia conectadas al
DriveRack™ antes de encender/apagar el DriveRack™.
Conector de cable de alimentación IEC
El 481 viene con una fuente de alimentación Internacional que admite
voltajes comprendidos entre 100 y 240 V a frecuencias que van desde 50
hasta 60 Hz. Se incluye un cable IEC.
Entrada de bus de control RS485 (conector tipo DB-9)
Esta conexión de entrada de red sirve para recibir la información enviada
desde otras unidades conectadas en la red DriveRack™.
Control de bus thru RS485 (conector tipo DB-9)
Esta conexión de red Thru se usa para enviar información a otras unidades
conectadas en la red DriveRack™.
1.3 Conexiones del panel trasero (481)
