Conexiones de los altavoces
w q
w q
w q
w q w q w q w q
w q
*/
w q
(L)
(R)
(L) (R) (L) (R)
(R)
(L)

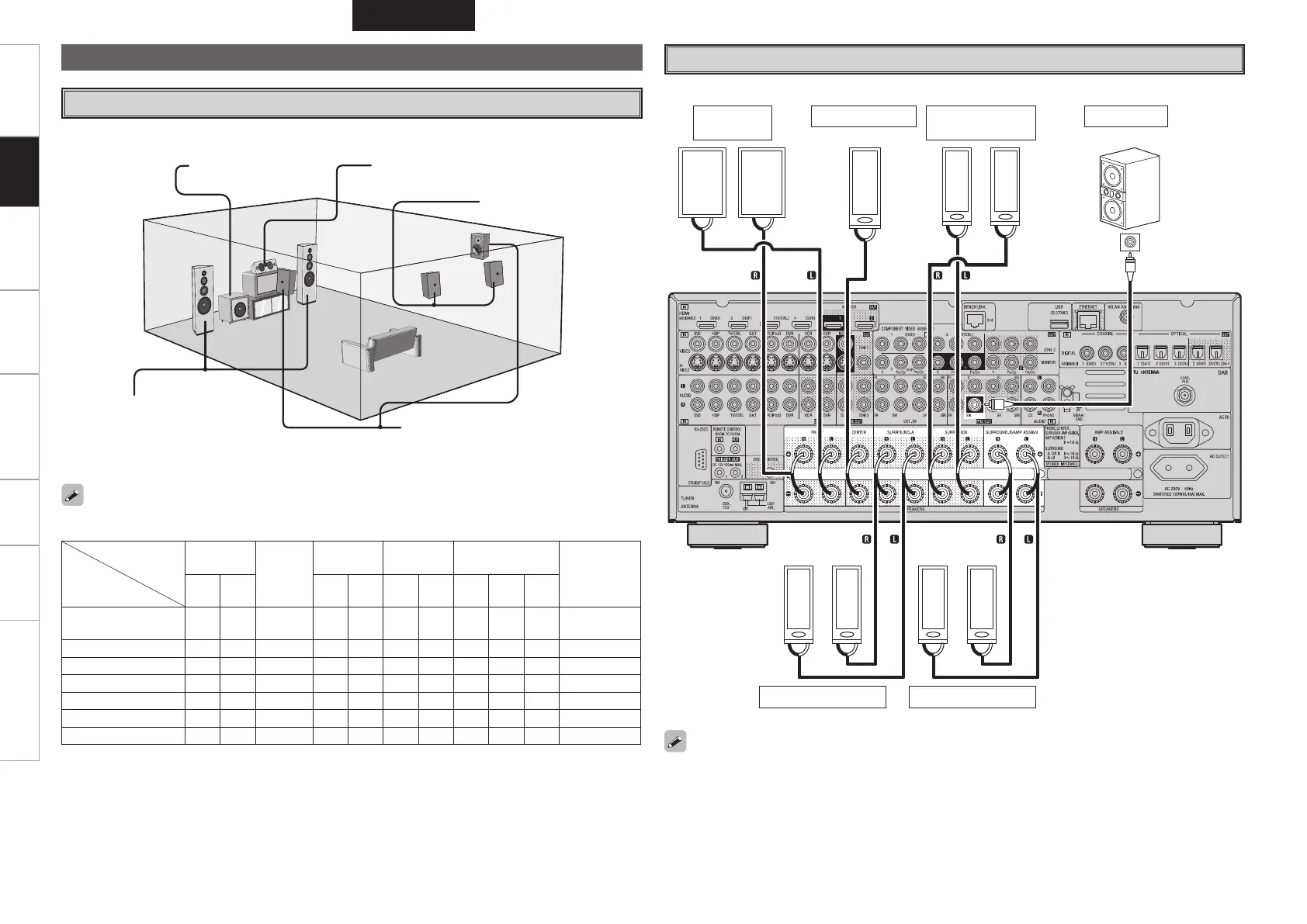

En la siguiente ilustración se muestra un ejemplo básico de instalación del amplificador combinado con 8 altavoces
y un monitor.
Instalación de los altavoces
Subwoofer Altavoz central
Altavoces surround
Altavoces delanteros
Instale los altavoces delanteros a cada
lado del monitor o pantalla, lo más
alineados posible con la superficie de
la pantalla.
En la siguiente tabla se muestra una configuración de altavoces típica para el AVR-4308.
Altavoces surround traseros
FRONT
CENTER
SURROUND
A
SURROUND
B
SURROUND BACK
SUBWOOFER
L R L R L R L R
Sólo
1
7.1 canales
(Surround A+B)
S S S S S S S S S
–
S
7.1 canales
S S S S S
– –
S S
–
S
6.1 canales
S S S S S
– – – –
S S
5.1 canales
S S S S S
– – – – –
S
3.1 canales
S S S
– – – – – – –
S
2.1 canales
S S
– – – – – – – –
S
2 canales
S S
– – – – – – – – –
Conexiones de los altavoces
Ejemplo: 7.1 canales (Surround A+B)
Altavoces
delanteros
Altavoces
surround traseros
Altavoz central Subwoofer
Subwoofer con
amplificador
incorporado
Altavoz surround A Altavoz surround B
Al utilizar sólo un altavoz surround trasero, conéctelo al canal izquierdo (SBL).
b L : Izquierdo
R : Derecho
Conexiones
